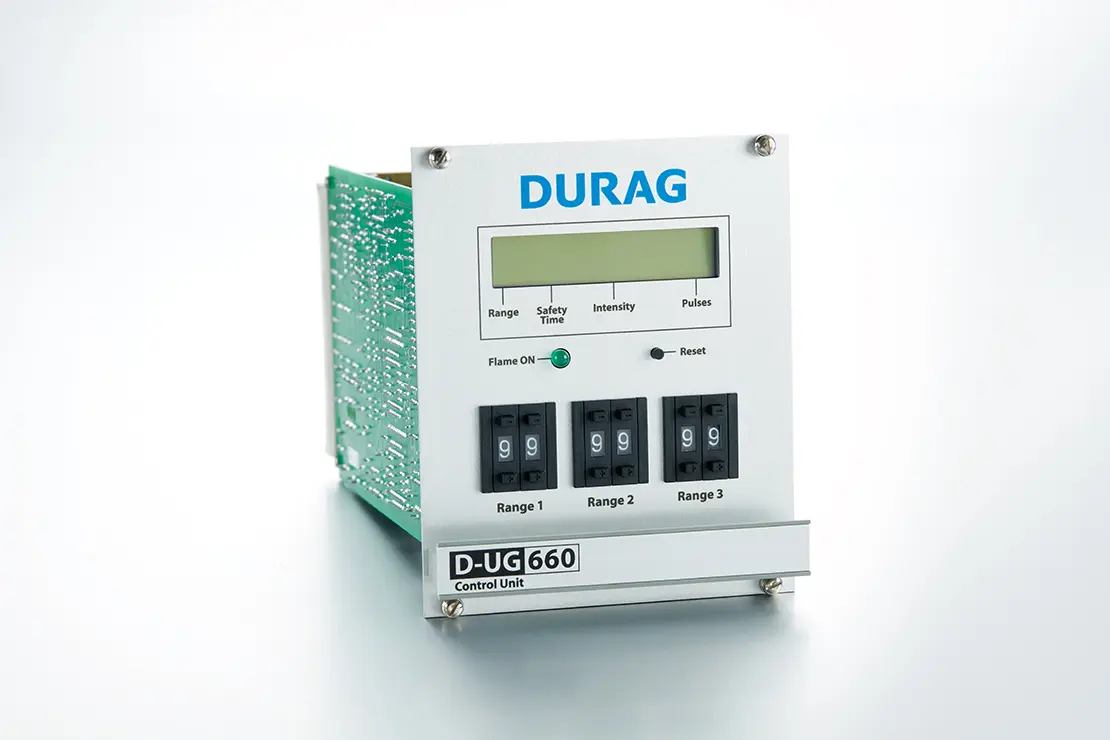

Durag D-UG660控制单元参数功能及使用说明介绍帖

Durag D-UG660 控制单元参数中文介绍

一、基础参数

1. 供电与功耗 交流供电：支持 115/230V AC（±10% 波动），频率范围 42-60Hz，适应全球电网标准。 直流供电：可选 24/48V DC（±20% 波动），适用于直流电源系统。 功耗：额定功率 20W，低功耗设计降低运行成本。
2. 环境适应性 温度范围：-20℃ 至 +60℃，可在极端温度环境下稳定运行。 防护等级：IP00（需配合机柜使用），适用于高粉尘、高湿度环境。 安装要求：必须安装在通风良好的控制柜内，避免高温、潮湿或腐蚀性气体。

二、火焰监测与传感器支持

1. 传感器兼容性 支持 DURAG 品牌 UV（紫外线）、UV+IR（紫外+红外）、IR（红外）三种类型火焰传感器。 传感器组合：可并行运行两路传感器（如 UV/UV、UV/IR 或 IR/IR），实现冗余检测，提升安全性。
2. 火焰监测性能 检测范围：理论检测距离达 100 米（实际需根据传感器型号调整）。 响应时间：≤10 秒，快速切断燃气供应以防止事故。 阈值设置：火焰强度阈值 00-99 可调，适应不同燃料特性（如天然气、石油、煤）。

三、输出与接口

1. 模拟输出 提供两个 0/4-20mA 模拟输出接口，用于传输火焰强度与信号，支持进一步分析。 负载能力：最大负载 750Ω，兼容多数工业控制系统。
2. 继电器输出 火焰继电器：1 个切换触点（230V AC，2A），用于火焰状态指示。 状态继电器：1 个切换触点（230V AC，2A），用于设备就绪状态反馈。

四、安全与冗余设计

1. 自我监控与故障安全 内置自我诊断功能，实时监测设备状态，异常时自动触发故障安全机制。 安全时间设置：1-5.5 秒可调（以 0.5 秒为增量），避免瞬态干扰导致误动作。
2. 双通道冗余 支持两路火焰传感器并行运行，当一路信号异常时，另一路无缝接管，确保燃烧安全。 SIL3 认证：符合功能安全标准，适用于高风险工业场景。

五、操作与显示

1. 人机交互 显示屏：字母数字液晶显示屏（LCD），实时显示火焰强度、操作状态及故障代码。 操作模式：支持间歇运行、连续运行及 72 小时无监督运行，满足不同工艺需求。
2. 预配置选项 提供 3 种预配置的开关阈值和安全时间组合，简化调试流程。 阈值调整：支持 00-99 级火焰强度阈值设置，适应不同燃料特性。

六、行业适配性与应用场景

1. 主要应用领域 电力行业：燃煤发电厂、垃圾焚烧炉的燃烧系统控制。 化工行业：反应釜、裂解炉的安全热源管理。 钢铁行业：加热炉、均热炉的燃烧效率优化。 水泥行业：回转窑、分解炉的火焰状态监控。 供暖系统：大型锅炉房的多燃烧器集中控制。
2. 典型应用场景 多燃烧器系统：适用于需要同时监控多个燃烧器的工业场景。 高风险环境：如化工反应釜、垃圾焚烧炉等，需确保燃烧稳定性的场合。

七、维护与校准

1. 定期校准 传感器校准：每 3 个月使用标准光源校准火焰传感器阈值。 线缆检查：每半年检查线缆连接，紧固松动端子，更换老化线缆。 全面检测：每年进行绝缘电阻测试（≥50MΩ）、耐压测试（1800V/1 秒）。
2. 故障处理 报警复位：控制单元报警后，需根据故障代码排除故障后手动复位。 长期停用：关闭燃气总阀，断开控制单元电源，防止意外启动。
