工程图变更检查方法

适用版本：NX

在设计环节中，我们的设计经常会有多次变动，当模型中一些细微变动时即使图纸中更新了，我们可能也很难直接看出变动之处。

如图1，当对零件中高亮区域的倒斜角尺寸做修改时，图2图纸中一旦标注尺寸较多便很难发现尺寸变动。这时我们就可以通过NX分析菜单下的“图纸追踪更改”功能来快速查询。

图1

图2

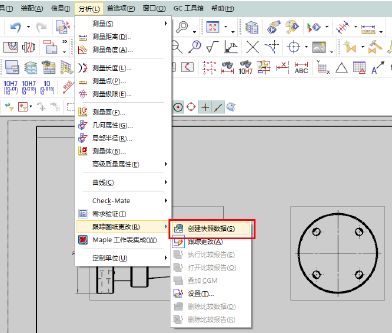

首先在修改模型前需要对已有的图纸建立一个快照，输入“ctrl+F”将图纸设为为合适窗口。点击“菜单栏-分析-图纸跟踪更改-创建快照数据”（如图3）

图3

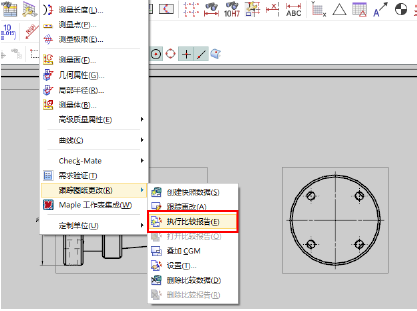

建立完快照后回到模型做我们想要的修改，这里我们把原有的倒斜角尺寸由1改为1.5。然后回到制图中再输入一次“ctrl+F”将图纸设定为合适窗口。点击“菜单栏-分析-图纸追踪更改-执行比较报告”（如图4）。

图4

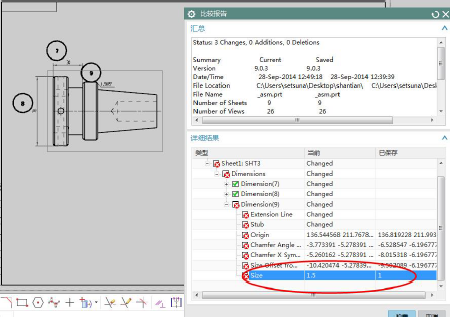

在跳出的报告对话框中我们可以看到相对于原有图纸所修改的地方，将其展开后可以看到，图纸中已修改部分的尺寸变化（如图5）。

图5
