ADAMS中直齿轮齿轮副建模方法

常见问题

发现在建立齿轮副的时候很容易报错,大致是显示:标记点不在相同部件上(CV 标记点 .MODEL_2.ground.MARKER_107不在相同的部件( .MODEL_2.ground)上,作为齿轮副 .MODEL_2.GEAR_2 上的运动副J标记点。)

齿轮副建立步骤

齿轮副在建立时可以关联两个运动副和一个坐标系,这两个运动副可以是旋转副、滑移副或圆柱副,运动副的不同,可建立不同的齿轮形式。这里仅以两个旋转副和方向坐标系的关联,建立其直齿齿轮副。

一、运动副的建立

对大小齿轮分别建立旋转副。这里有两点注意事项,操作失误的话会影响后续齿轮副的生成:

1.选取顺序

旋转副建立时需要先选择齿轮后选择共同部件(我这里是机架)
在这里插入图片描述

2.方位(格栅设置)

旋转副建立的时候,方向如果选择垂直格栅,请一定要确保自己的格栅方位设立正确了。

   大小齿轮的旋转副设置好了。
2.旋转副建立

二、方向坐标系的建立

方向坐标系建立的时候有两个要点:

1.建立方向坐标系

1.1方向坐标系需要添加到齿轮的公共部件上(也就是这里的机架上)

   1.2方向设置时需要使方向坐标系的Z轴指向齿轮速度切向方向(这里通过指定y轴为沿着上述两个辅助点的方向实现)
方向设置

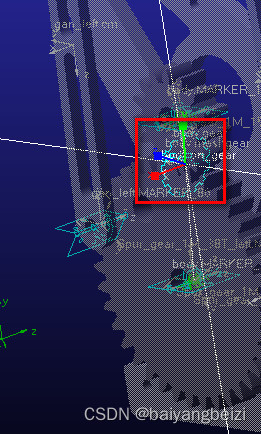

方位设置正确

2.位置

位置需要在大小齿轮的啮合点处。因此需要计算啮合点的位置。假设小齿轮坐标为P1(x1,y1,z1),大齿轮坐标为P2(x2,y2,z2)。小齿轮齿数为z1,大齿轮齿数为z2.

   可以得到啮合点P的位置:P=P1+(P2-P1)*Z1/(Z1+Z2)
小齿轮位置
大齿轮位置

   计算啮合点位置:

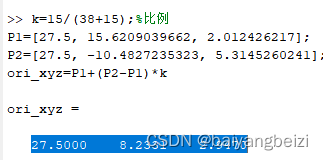

啮合点位置计算

k=15/(38+15);%比例
P1=[27.5, 15.6209039662, 2.012426217];
P2=[27.5, -10.4827235323, 5.3145260241];
ori_xyz=P1+(P2-P1)*k

三、齿轮副关联运动副和坐标系

运动副和方向坐标系的选取

   齿轮副建立完成啦~~
齿轮副建立完成

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
