利用Adams进行RV减速器动力学分析的步骤

前处理

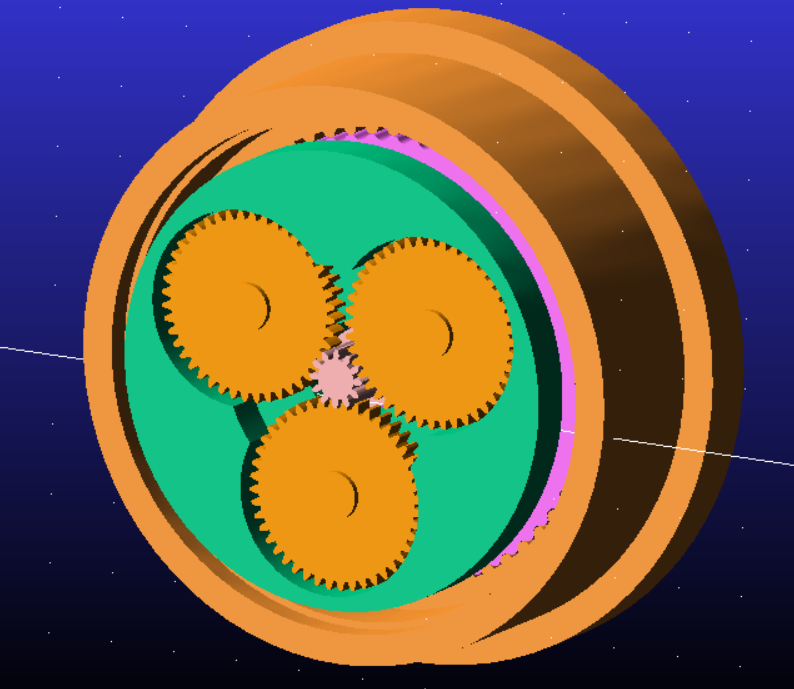

1.1 几何模型的构建:打开AdamsView,新建文件,定义文件名,导入模型并设定单位制为MMKS,如图1所示。

9952993d6b9d468918f2d1d358df488


图1 RV减速器模型

1.2 材料定义:使用Adams中的默认的steel材料。

1.3 动力学系统构建:

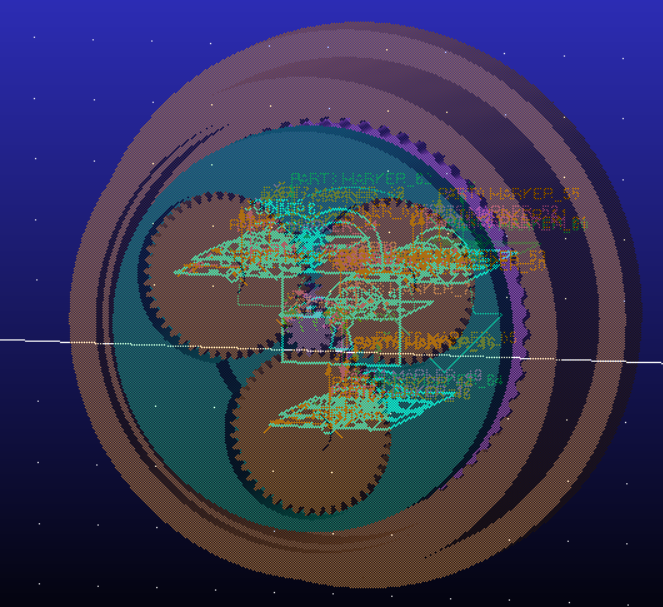

1.31 运动副的构建:建立输入轮对地的转动副,针齿壳对地的固定副、摆线轮对曲轴的转动副(注意转动副中心),行星架对曲轴的转动副,如图2所示。


图2 运动副的定义


1.3.2 接触的构建:建立输出齿轮与行星轮、摆线轮与针齿壳的接触,接触参数保持默认。


求解

2.1 驱动条件:设定输入轴的转动驱动,驱动大小为7200d

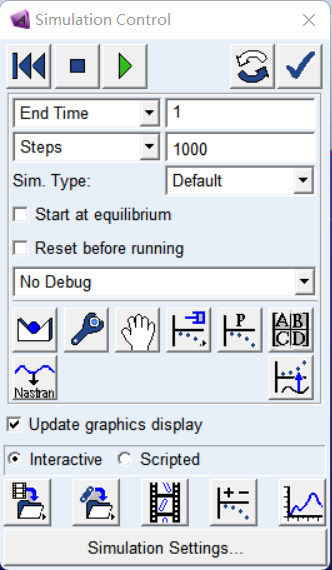

2.2 求解设定:定义求解时间为1s,求解步长为1000步,求解设定如图3所示,点击开始求解。

72ef756147bb343ce295c18215caed4


图3 求解设定


后处理

3.1 仿真动画:求解完成后可以查看其仿真动画,如图4所示。

GIF动画


图4 仿真动画

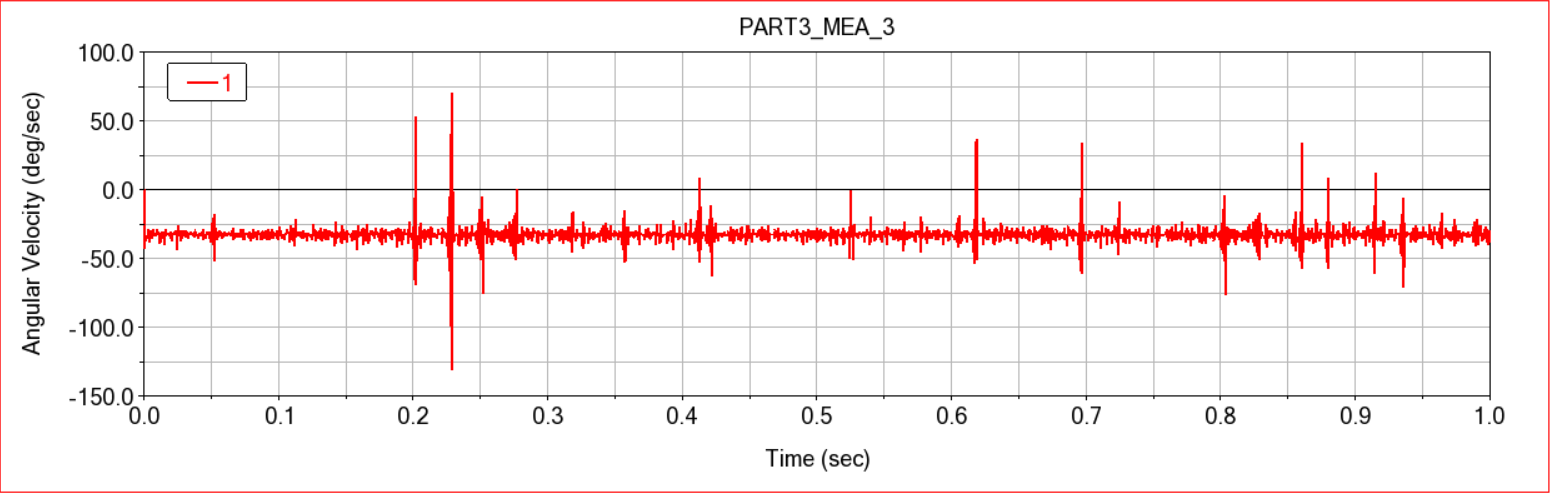

3.2 结果曲线:仿真完成后可以查看行星架的输出转速。如图5所示。


图5 输出转速
