Adams中进行系统固有频率DOE分析的步骤与方法

利用Adams /Linear 可以计算机械系统的固有频率,但如何研究系统中各个参数对于系统固有频率的影响,就需要定义以系统固有频率为设计目标,然后对其进行设计研究、DOE分析或优化分析。下面就以一个2自由度系统为例来说明其过程。


1.定义提取系统固有频率的函数

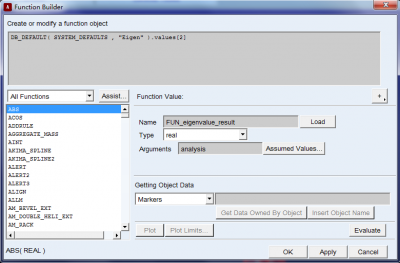

利用一下按钮创建一个名称为FUN_eigenvalue_result的Adams /View的函数来获取线性化分析后得到的固有频率值。
Adams中如何进行系统固有频率DOE分析的图2

Adams中如何进行系统固有频率DOE分析的图3

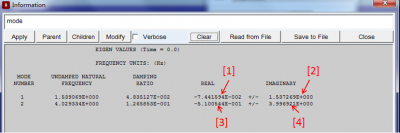

函数表达式中[]中的数字,代表着特征值的实部和虚部(1代表一阶的实部,2代表一阶虚部,3代表二阶实部,4代表二阶虚部如下图所示),因此要获得系统的一阶固有频率,方括号内设置成2。
Adams中如何进行系统固有频率DOE分析的图4

2.定义设计目标



3.进行DOE分析

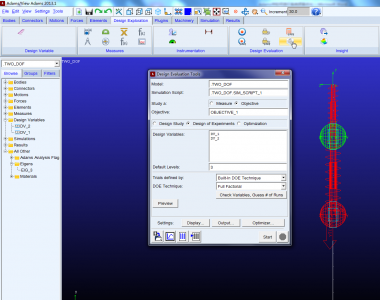

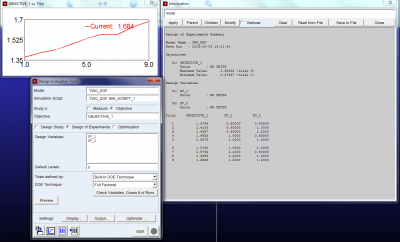

首先将2自由度系统中的2个弹簧刚度参数化,然后进行DOE分析
Adams中如何进行系统固有频率DOE分析的图6

Adams中如何进行系统固有频率DOE分析的图7
