密苏里大学利用Adams仿真技术诊断膝盖疾病的案例分析

概述

人类曾经探索过太空、大洋深处，并能回溯过去数百万年的历史。但是，在对人体及其工作方式的认知方面，仍然存在着惊人的大量空白。例如，膝关节处于足底到骨盆的动力学链的中心点。但胫骨与股骨之间的连接所形成的几何约束却微乎其微。需经由大量软组织结构的运作来实现膝关节的稳定性。

这些结构的详细工作方式在很大程度上仍是未知的。MSC 的 Adams 是一种多体动力学仿真解决方案，可提供正确的深入分析，有助于更加透彻地了解膝关节的内部运作。

背景

典型的例子就是半月板的作用。半月板为其承坐的股骨形成杯状结构，从而帮助稳定膝关节。此外，半月板还可以起到吸收冲击的作用，缓冲来自股骨的压缩力并传播到更大范围的胫骨上。但我们对于半月板的许多方面仍然一无所知。而这些方面正是 MSC 的 Adams 大显身手之处。

不久之前，外科医生还经常会摘除受损的半月板，但如今这一做法已经非常少见，这是因为我们知道半月板在维持膝关节稳定性方面有着极其重要的作用。而半月板对于我们而言仍有很多未解之谜。例如，当那些将半月板包裹至胫骨的韧带松弛时会出现什么情况？容易诱发这种情况的起因是受伤还是年龄？更深入地了解膝关节的生物力学能带来广泛的潜在效益，例如预防受伤、改进治疗方法。

密苏里大学 Mizzou 运动分析中心（MAC）的研究人员认为，加深对半月板的了解有可能需要对传统分析法进行提升。他们需要一种多体动力学仿真工具，这种仿真应能重现由肌肉驱动的荷载和运动，并且拥有对所有的膝关节连接组织进行建模时所需的计算能力。他们选定的软件工具就是 Adams。

解决方案及其验证

MAC 研究人员采用 Adams 多体动力学软件来开发最全面、最逼真的膝关节仿真。他们首先为受试者配装标示器。他们利用一个运动捕获系统来记录受试者在实验室内行走、活动时这些标识器的移动。通过核磁共振成像（MRI）技术捕捉骨骼、软骨、半月板及韧带的图像。利用测力板来测量地面接触力、利用 EMG（肌电图）来测量肌肉活动。

然后用采集到的数据来创建每个受试者的各个内部肌骨胳系统的 Adams模型。每个模型由 21 个刚体节段、 53 个旋转关节以及 43 块腿部肌肉组成。定义每个标示器位置的运动约束，并在约束与相应的体节之间放置一个三轴弹簧。这样就能实现刚体骨骼相对于运动约束的移动。将核磁共振成像衍生出的皮肤几何体分为五个刚性体，藉此对足底与地面的接触进行建模。然后定义上述刚体与地面的接触为刚柔接触。

采集这些实验性运动数据能够为模型运动时提供约束下的步态动力学输入。模型受到关节、膝盖处的接触和韧带力以及地面接触力的约束。为确定运动期间的肌力和膝盖荷载进行了一次向前步行的动力学仿真，预测了膝盖组成部分之间的接触力，例如胫骨与半月板之间、胫骨与股骨之间的接触力，以及作用在膝盖韧带上的作用力，例如前十字韧带（ACL）。

在步行动力学仿真中，Adams 与 Simulink 进行数据整合的能力对建立准确的膝关节仿真起到了关键作用。通过在 Adams 和 Simulink 的联合仿真，研究人员能够在仿真过程中获得至关重要的关键性真知灼见。

结束语

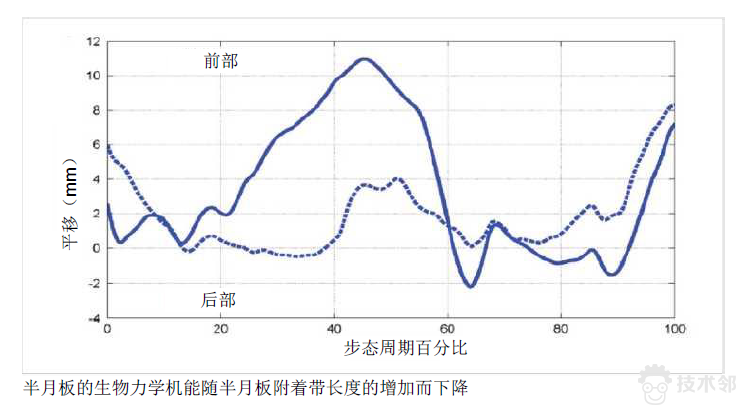

半月板的生物力学机能随半月板附着带长度的增加而下降。

借助于 Adams，MAC 研究人员得以逐步掌握膝关节半月板机能的复杂性。他们发现，韧带长度增加到 20% 左右时，几乎可以让行走中经由半月板所传送的力完全丧失。如果半月板所吸收的作用力减小，胫骨与股骨之间直接传送的作用力就会增大，这有可能会加剧关节损伤和疼痛。上述结果使研究人员和医生不仅能做到有的放矢，还能比以前更加有效地防止未来的疼痛及损伤。

密苏里大学理疗与整形外科副教授 Trent Guess 指出：“多体动力学为我们加深对膝关节机能的了解提供了极大的帮助。展望未来，这项技术有可能在诊断膝关节疾病、改进外科手术方面取得重大进展，还会让我们在其他方面受益匪浅。”
