Adams减速器箱体振动分析教程

1

前处理

几何模型、材料属性、运动副均与上次文章一致

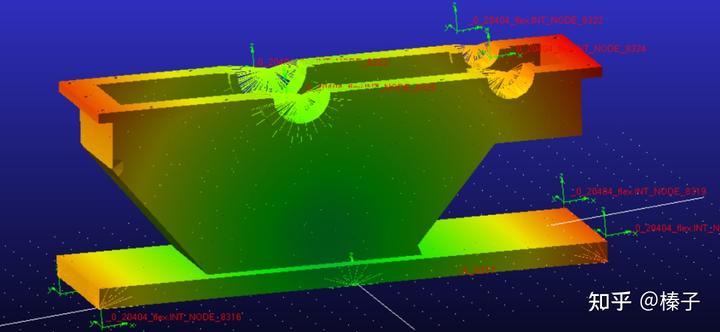

1.1 柔性体化：利用Adams自带的Rigid to FLex功能生成柔性体减速箱，在底部六个孔位，以及轴承座圆心位置生成外节点，利用reb2单元连接，并生成柔性体模型。如图1所示。

图1 柔性体及外节点位置

2

求解

2.1 驱动条件：设定输入轴的转动驱动，驱动大小为STEP( time , 0 , 0 , 0.1 , 3600d )

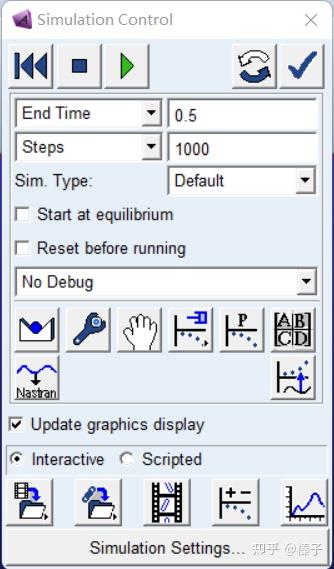

2.2 求解设定：定义求解时间为0.5s，求解步长为1000步，求解设定如图2所示，点击开始求解。

图2 求解设定

3

后处理

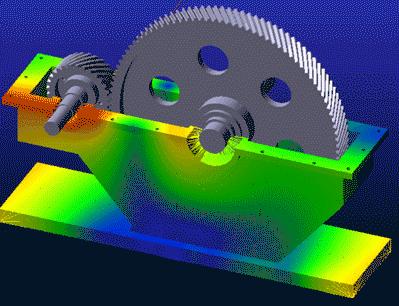

3.1 仿真动画：求解完成后可以查看其仿真动画，如图3所示。

图3 仿真动画

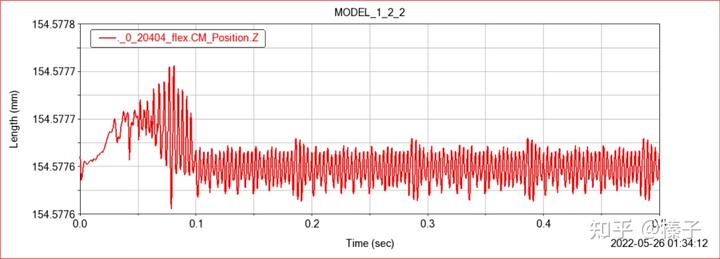

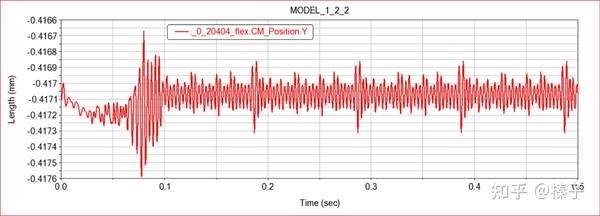

3.2 结果曲线：仿真完成后可以查看关注点的振动位移、速度以及加速度等信息，本次仿真查看箱体质心的X、Y、Z方向位移，如图4所示，发现在0-0.1s启动过程中振动较为强烈，0.1s后振动趋于稳定，并维持在某一区域波动，分析结果可以作为箱体结构优化和检测监测的参考。

图4 箱体质心X、Y、Z方向位移
