ADAMS直齿锥齿轮仿真分析详解

通过ADAMS对设计好的直齿锥齿轮进行运动学仿真，可以通过结果查看直齿锥齿轮在运动过程中转速变化情况，并针对结果做出进一步的改善。

01前处理

1.1几何模型的构建

打开ADAMS View，新建一个文件，并且定义好路径和命名，按照图1所示的建好相对应的模型。

   图1 模型导入


1.2材料定义

材料采用默认的结构钢，不需要重新进行定义。

1.3动力学系统模型构建

对各个机构之间创建连接关系，并且创建齿轮与齿轮之间的接触关系，构件之间的连接关系如图2所示。

   图2 创建连接关系


02求 解

2.1驱动条件

选择上侧的大齿轮为驱动，如图3所示，对轴与地面之间的转动副创建旋转驱动，驱动函数为180d*time，如图4所示。

   图3 驱动齿轮


   图4 驱动函数


2.2求解设置

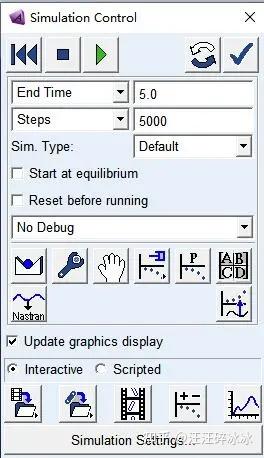

设置求解时间5s，求解步长5000步，如图5所示，点击开始运行进行仿真。

   图5 求解设置


03后处理

3.1仿真动画

仿真结束之后便可以查看其运动动画，如图6所示。

   图6结构运动动画
