【Cadence】在Cadence中使用PSpice进行电路仿真教程

1，全部照着做

使用Pspice进行电路仿真

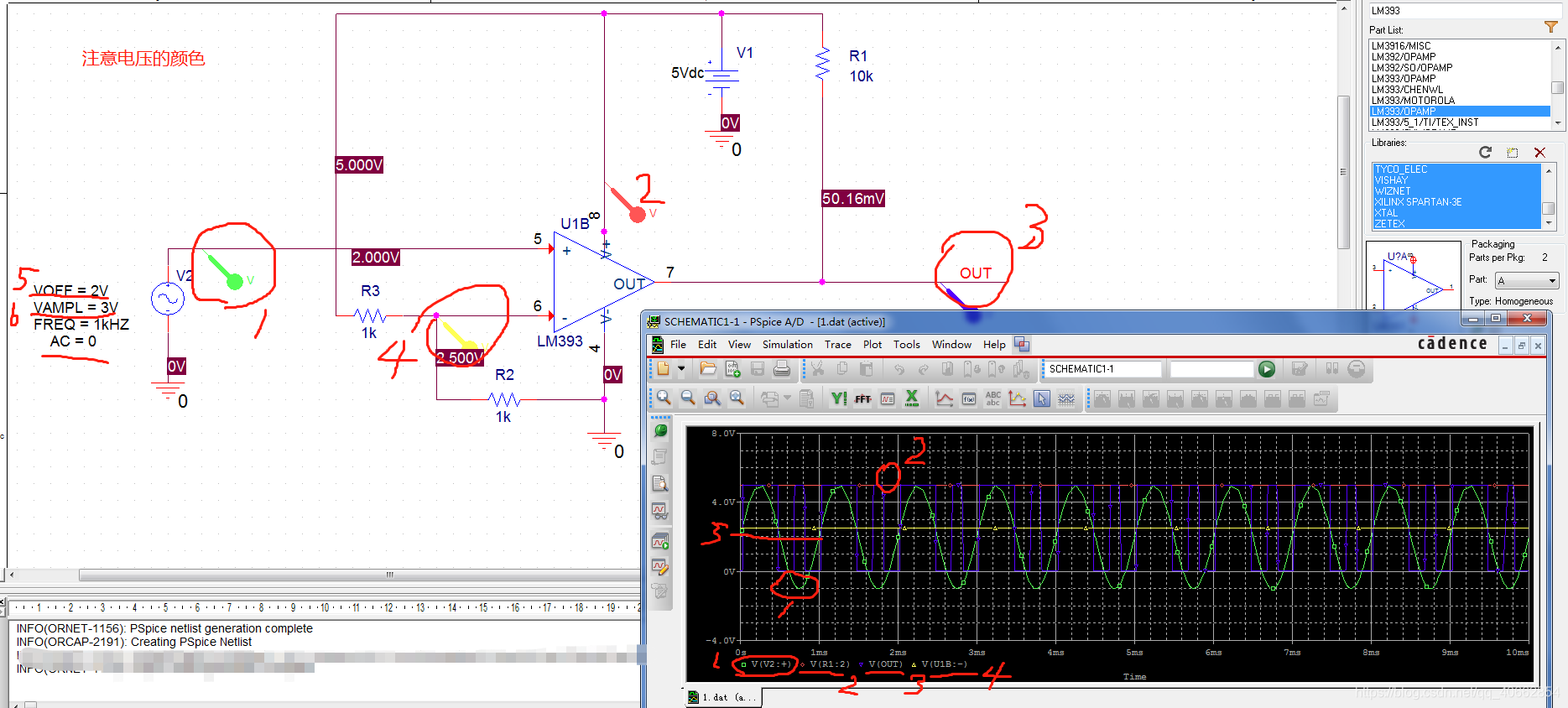

2，电路图解释

3，解释一下，电压 比较电路

当 电源 V2的电压大于2.5V的时候，Vout输出5V；

当电源V2的电压小于2.5V的时候，Vout输出0V；

5. 分析 仿真 结果

   还是那句话，仿真是为了帮助分析，因此做仿真后的分析是必不可少，相对于前面的软件傻瓜操作，分析更为重要。

我们来分析仿真与电路预期的效果是否一致？

原电路时一个LM393的电压比较电路，反相输入端电压通过等值的1K 电阻 分压（运放输入阻抗近似无穷大），因此理论上为2.5V。所以当正相输入端电压< 2.5V时，输出为低电平（0V），否则为高电平（LM393的输出电平电压通过上拉电阻的电位确定，这里使用10K电阻上拉到5V）。

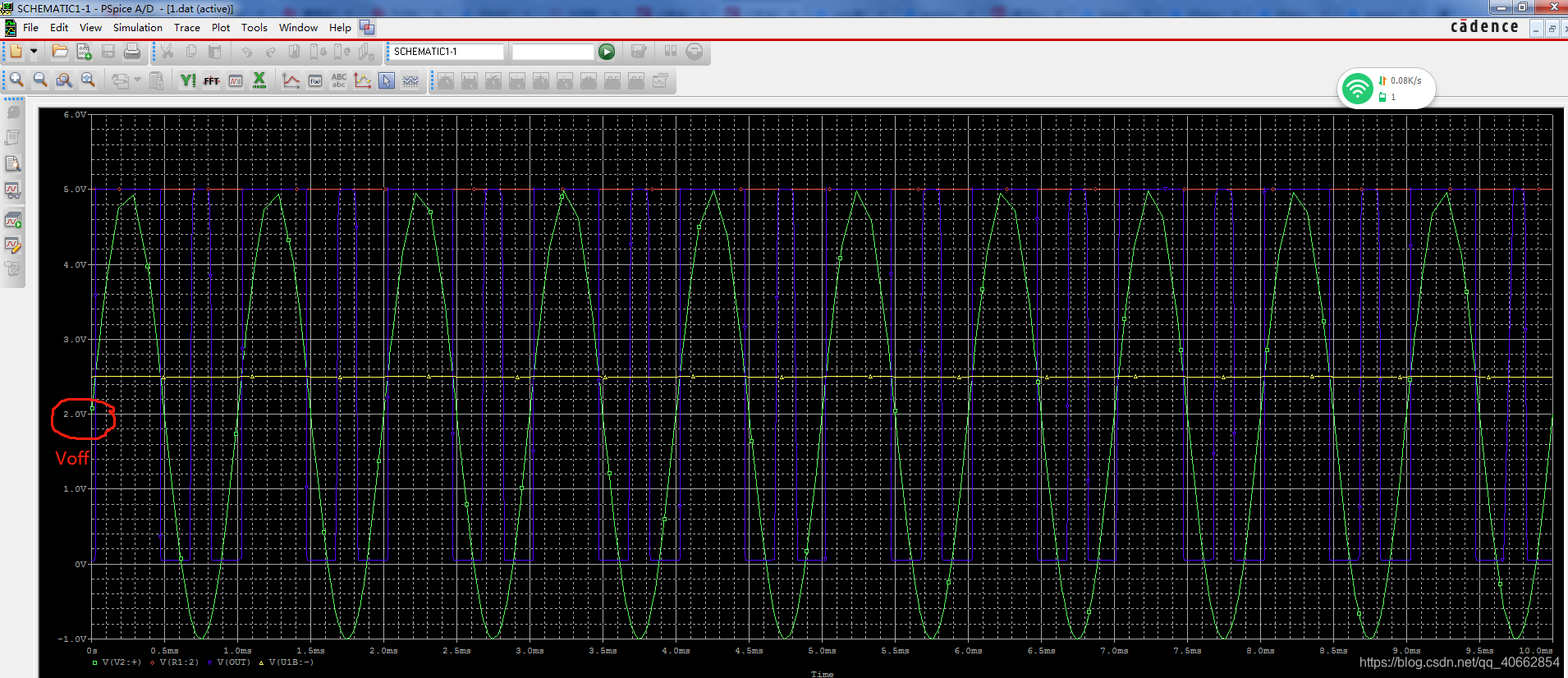

我们来看看仿真结果：输入为正弦波（峰峰值5V，直流分量2.5V），当正弦波（绿线）>2.5V时，输出（红线）为高电平；当正弦波（绿线）< 2.5V时，输出（红线）为50mV->0V为低电平，这50mV是由于运放本身造成的，对输出电平判别而言值可以忽略。

   ---------------------

   作者：xiahouzuoxin

   来源： CSDN

   原文：https://blog.csdn.net/xiahouzuoxin/article/details/38543867

   版权声明：本文为博主原创文章，转载请附上博文链接！

4，其他参考
