NX工程图|UG制图中只显示部分隐藏线方法

UG制图过程中，我们有时候需要标注一些隐藏线，比如孔大小位置、隐藏边长度等，可当我们打开了隐藏线以后，却发现图纸隐藏线过多，看起来非常糙杂，即使标注好了，打印出来也会因为图纸过于复杂而难以审阅。

其实UG作为一款比较人性化的软件，软件开发者早就为我们提供了相关处理功能，只是新手在运用软件的时候，由于对软件比较生疏，容易忽略这些细节上的选项功能。今天我们主要讲如何解决这个问题UG制图过程中，仅显示部分隐藏线的方法。

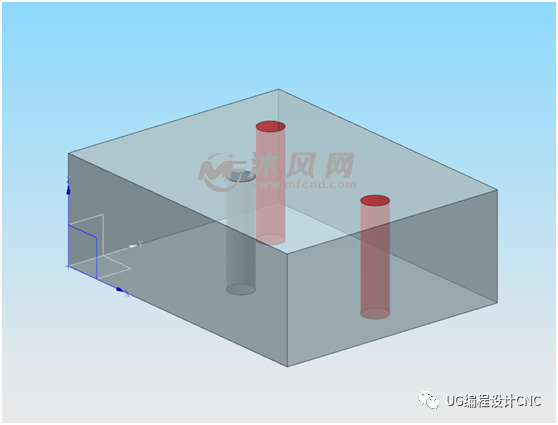

1. 随意打开一个画好的模型，如下图所示：

1. 进入制图模块，放好模型的主视图，打开隐藏线，显示如下图：

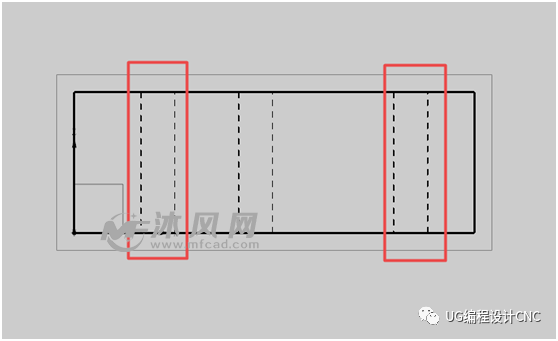

1. 一般情况下，当我们打开隐藏线选项之后，模型所有隐藏边都会显示出来，如果我们仅仅需要标注显示红框选中的两个孔的隐藏线，另外一个不显示，就需要仔细观察我们隐藏线选项下面的复选框。

1. 复选框中包含多个小的选项供大家参考使用，那么我们要做到显示相关隐藏线就需要我们勾选 □仅显示被引用边 但是，在勾选之前，我们首先要在全显隐藏线的情况下，标注好我们需要的孔/其它隐藏尺寸，如下：

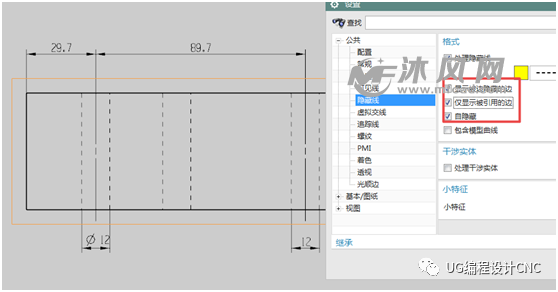

1. 需要的标注，不需要的无需标注，然后再打开隐藏线选项框，勾选□仅显示被引用边 如下所示：

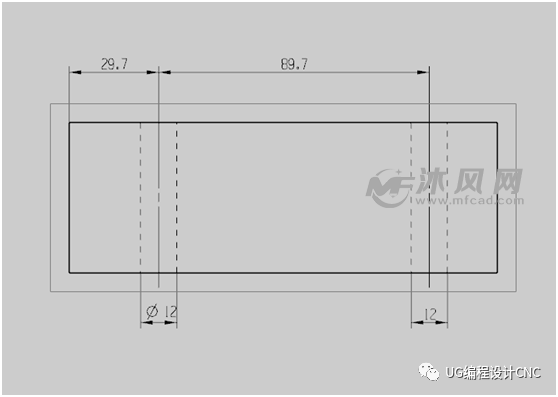

1. 点击确定即可完成创建。

以上就是UG制图过程中显示部分隐藏线运用技巧，供大家借鉴参考。

文章来源：UG编程设计CNC
