UG NX经验技巧-草图标注尺寸显示两位小数设置方法

大家如果在工作学习中，遇到一些UG上的使用技巧等问题，可以在下方留言，小编在业余时间，会挑选具有代表性的问题做解答，发表在本平台上，由于每天有数十人问我问题，如果解答每个人的问题十分钟计算，每天解答问题要花三四个小时，小编还要工作生活，还要发原创，还要发公众号，还要有其他一堆事情，所以，请各位原谅小编不再在微信上单独为大家解决问题，大家有问题，可以在我们的微信群中进行询问，大家互相交流进步。

有很多UG爱好者在微信中问我一个问题，草图标注尺寸显示两位小数如何设置，今天，天胜为大家做具体讲解。

草图中，标注尺寸为88.78，最后显示为88.8，软件进行了四舍五入（如下图显示）。

解决方法一：

（NX8.5以下版本）（以下方法只能是单一的更改，不能永久的解决）

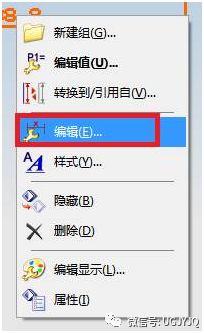

1、点击标注--鼠标右键--编辑--编辑尺寸

2、改成2位小数。

（NX9.0以上版本）（以下方法可以全局更改，但是不能永久解决）

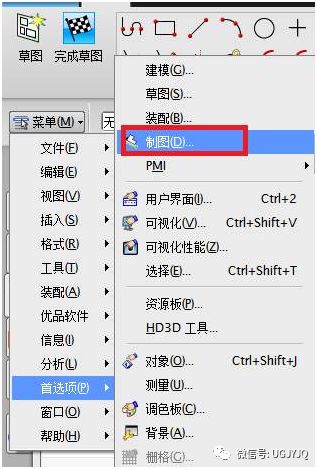

1、在草图模式下，点击【首选项】-【制图】

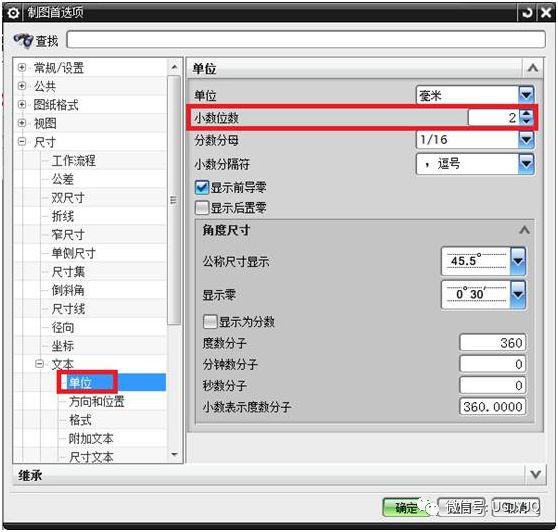

2、、选择【尺寸】-【文本】-【单位】-将【小数位数】改数字“2”，然后点击确定，如下图。

解决方法二：

1、用UG打开模板图档model-plain-1-mm-template，

图档路径为UG安装目录....../LOCALIZATION/prc/simpl_chinese/startup

3、打开模板图档后，进入草图--首选项--注释--尺寸--改成2位小数，然后点击确定，图档进行保存。（如下图）

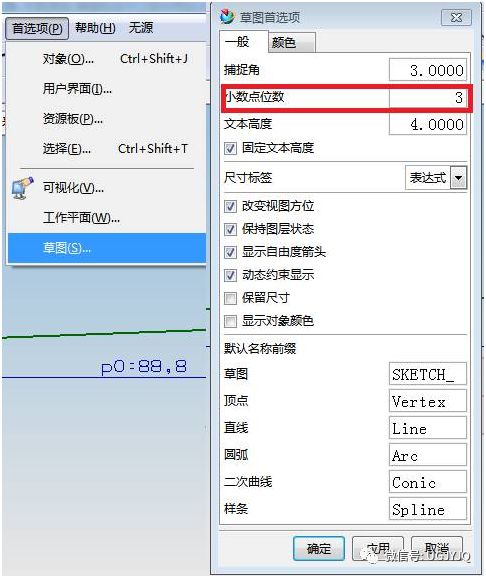

低版本UG此步骤名字可能有所区别，但是方法大同小异，比如UG4.0的修改名字及位置如下图：

最后退出草图及保存。关闭UG再重开就OK了。
