UG制图技巧:双孔角度尺寸标注

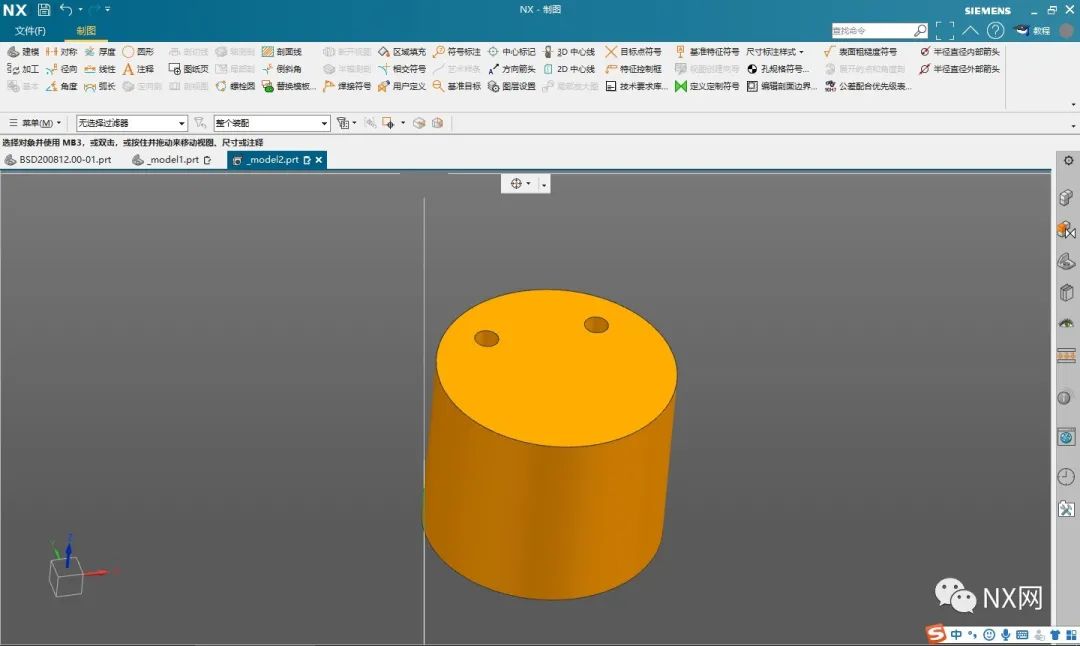

首先进入制图模块

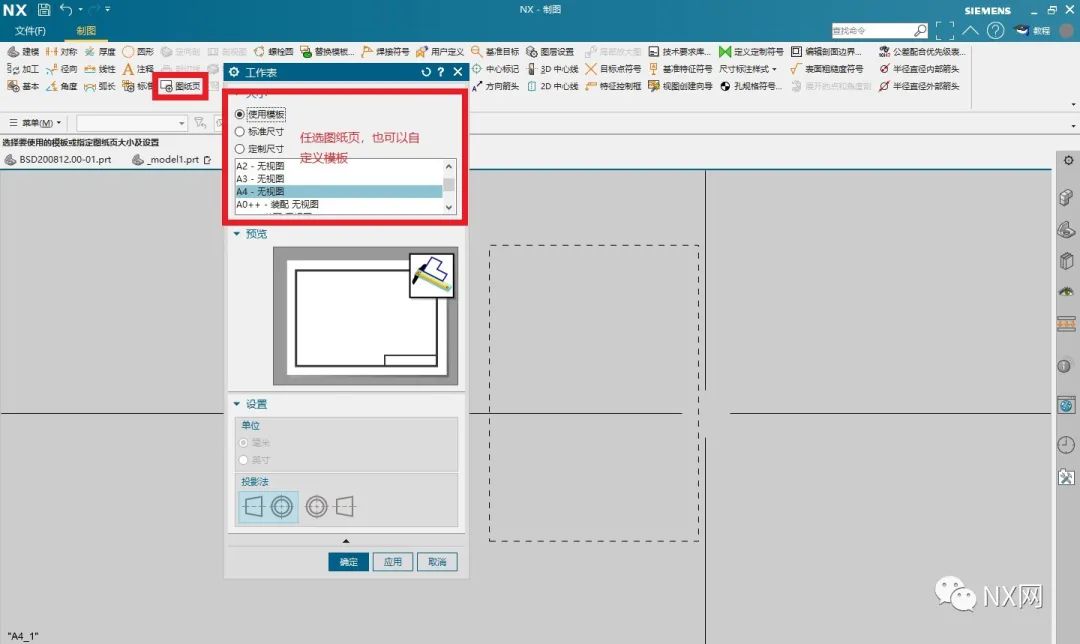

然后创建图纸页

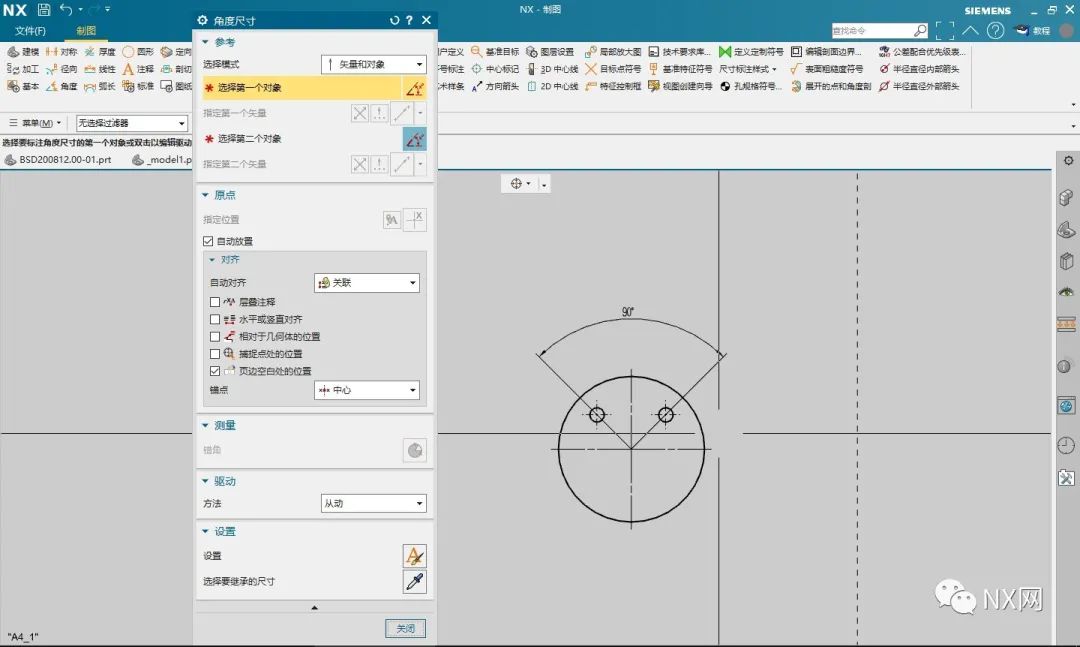

接下来点击“角度尺寸”



第一个对象选中O圆心,

第二个对象还是选中O圆心。



需要注意的是,第一个矢量和第二个矢量。矢量选择两点方式



第一个矢量选择A圆心与O圆心



第二个矢量选择B圆心与O圆心



这样就可以啦!!
