图文教程：UG/NX软件中制作爆炸图并转到工程图的完整步骤

UG如何制作爆炸图

以及爆炸工程图

在职场中，使用UG作出模具、装配件等系列的爆炸工程图是一门相对容易的小基础。那么如何使用好UG作出爆炸工程图呢？

方法/步骤（分步阅读）

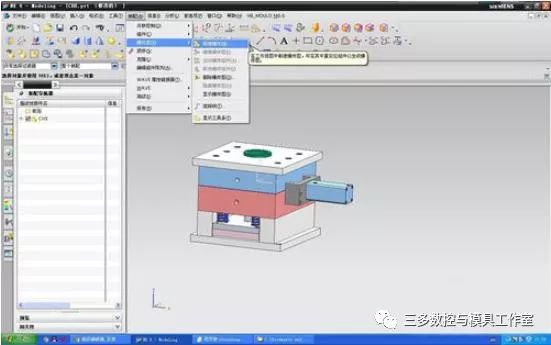

第一步：打开你想要制作爆炸图的图档，进入“装配”界面，点击“装配”命令栏中的“爆炸图”→ 在点击“新建爆炸”进入“创建爆炸图”提示栏，开始创建爆炸名称。（提示：装配件必须是已经拆分好零件组件的图档才可以直接创建爆炸图，不然需要先拆分组件，点击“新建组件”然后在创建“具有父项子项关系”的组件即可）

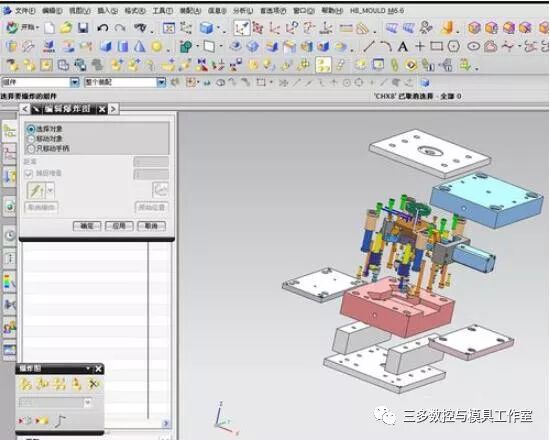

第二步：创建好爆炸图名称后，点击"编辑爆炸图”移动“组件”注意移动最好要合理

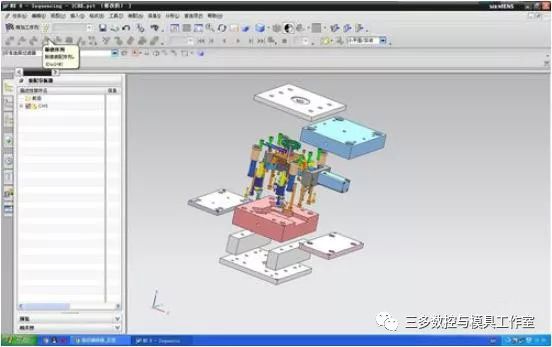

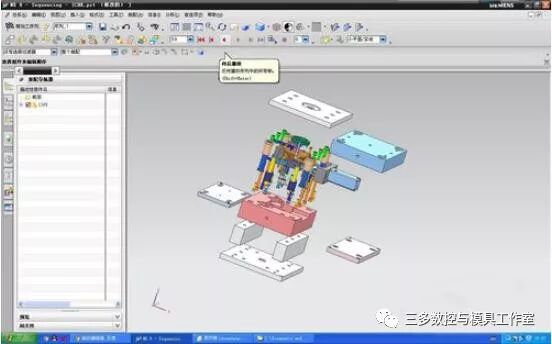

第三步：在此，如果想看制作成动画效果的爆炸图，只需要点击“装配序列”在创建序列中，点击“插入运动”开始移动组件即可，在您的创作的过程中，动画就已经自动录制。移动好后，即可观看动画效果

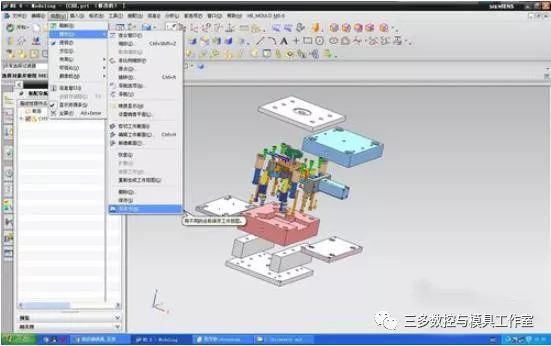

第四步：当你完成爆炸图后，想进入工程图中，进行一些标注和说明 然后打印成图纸，只需要点击“视图”栏中的“操作”→ “另存为”命名好爆炸图的名称即可。

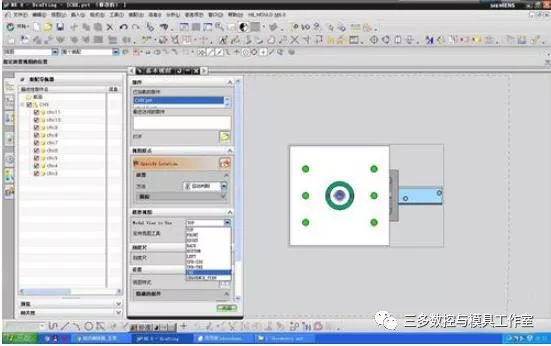

第五步：命名好的爆炸图后，进入“制图”模式，点击“基本视图”中的“模型视图”找到命名好的爆炸图名称即可

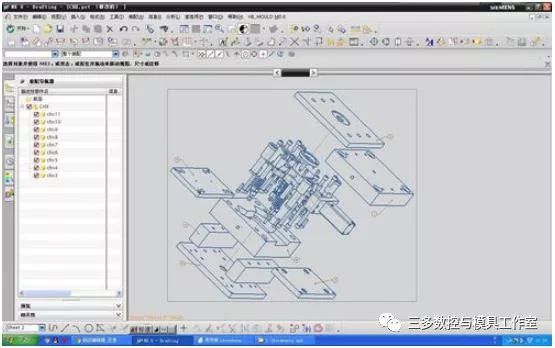

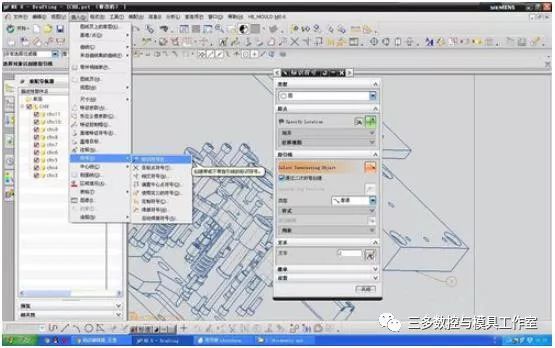

第六步：你可以在已经工程图上进行一些序号标注，然后最好转换成CAD可以打开的文档，到CAD进行标注说明和打印
