pyFormex导入abaqus复杂支架模型，另类建模思路

如题，up主最近在学习编织支架的仿真时，遇到一些棘手问题，现在与在座各位小伙伴一起分享。

首先你可以通过一些手段在3D模型软件中获得，当然你也可以通过绕线的方式在仿真软件中获得，本篇想说的是通过类似python以公式代码获得。

up也是在SCI上查找论文的时候无意中发现pyFormex这个脚本软件的，论文作者以此软件得到的编织支架，让本up垂涎三尺，好的，废话不多说，由于篇幅较长，分为上下篇，上篇讲解pyFormex软件的环境搭建以及软件安装。

1.由于pyFormex只能安装在Linux环境，所以先安装linux子系统

2.第一个方法是在Windows10/11上安装wsl（windows subsystem for Linux)，通过商店就可以安装Ubuntu，但是苦于没有操作界面一，想通过远程桌面链接的方式，操作起来比较繁琐，emmmm其实就是查了一堆最后没有成功，滑稽脸。第二个方法是通过虚拟机，首先想到的是VMware，下载，通过保姆级安装教程，完成安装，下载Ubuntu镜像文件，安装Linux系统，闪退加花屏，换Ubuntu版本，依旧，up头大好几圈。没得办法更换虚拟机软件VMVirtual Box,同样流水线式保姆级安装，保姆级Ubuntu安装设置，终于，没有闪退，如愿安装完成，打开Ubuntu，操作界面也有就是香，打开终端terminal，啪唧，打不开。

3.terminal终端打不开，这不是要了老命了，你说一个Linux系统终端打不开，要完要玩。。。开始花式问度娘，以下是解决方案

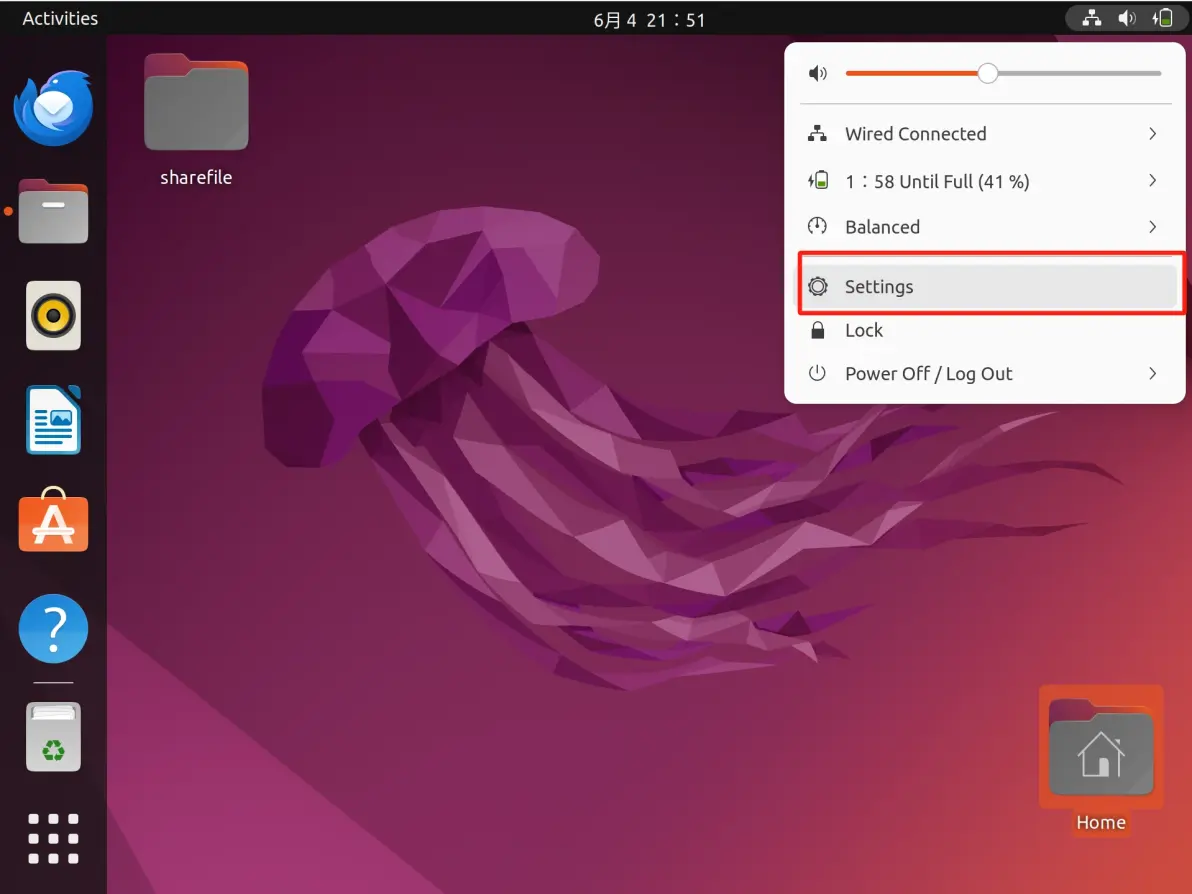

打开设置界面

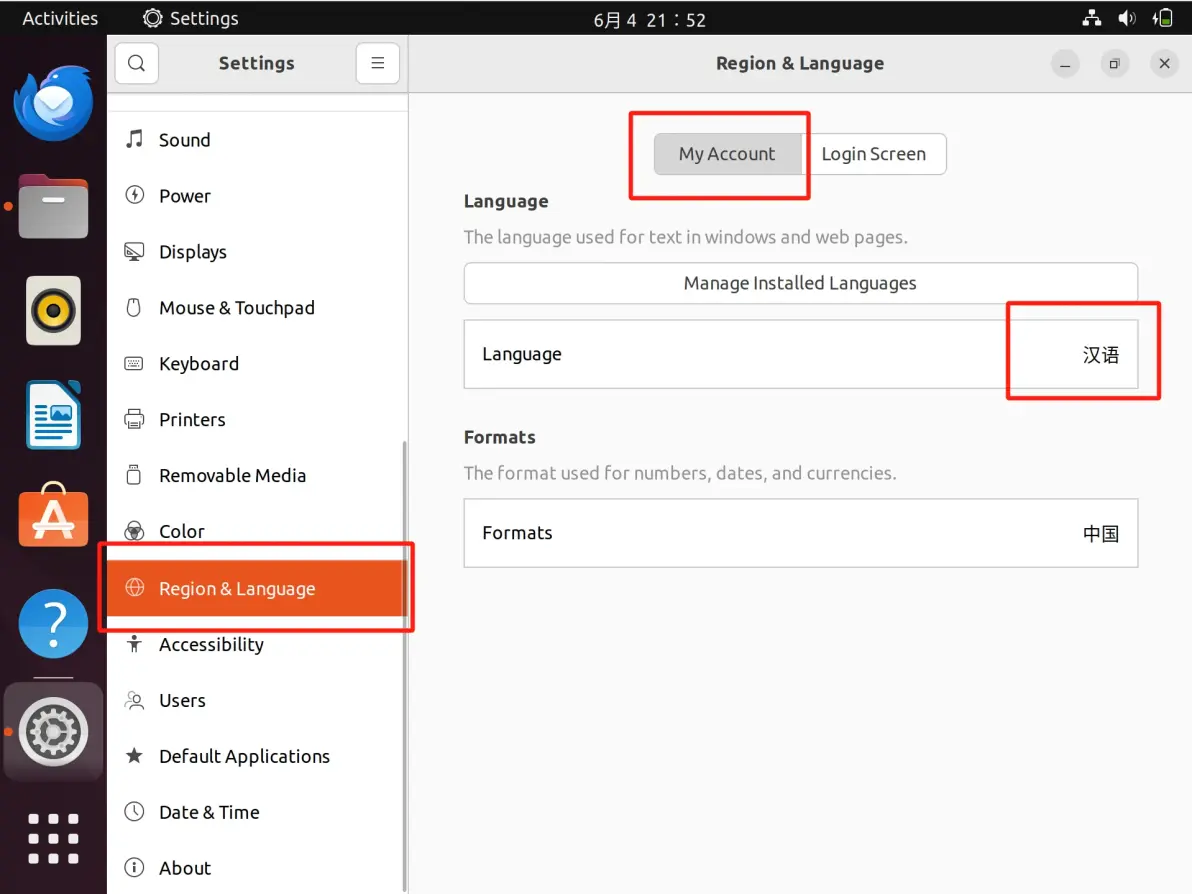

将语言换成汉语，搞定

4.打开terminal，开始装软件，报没有root权限，-su,输入账号密码也没用

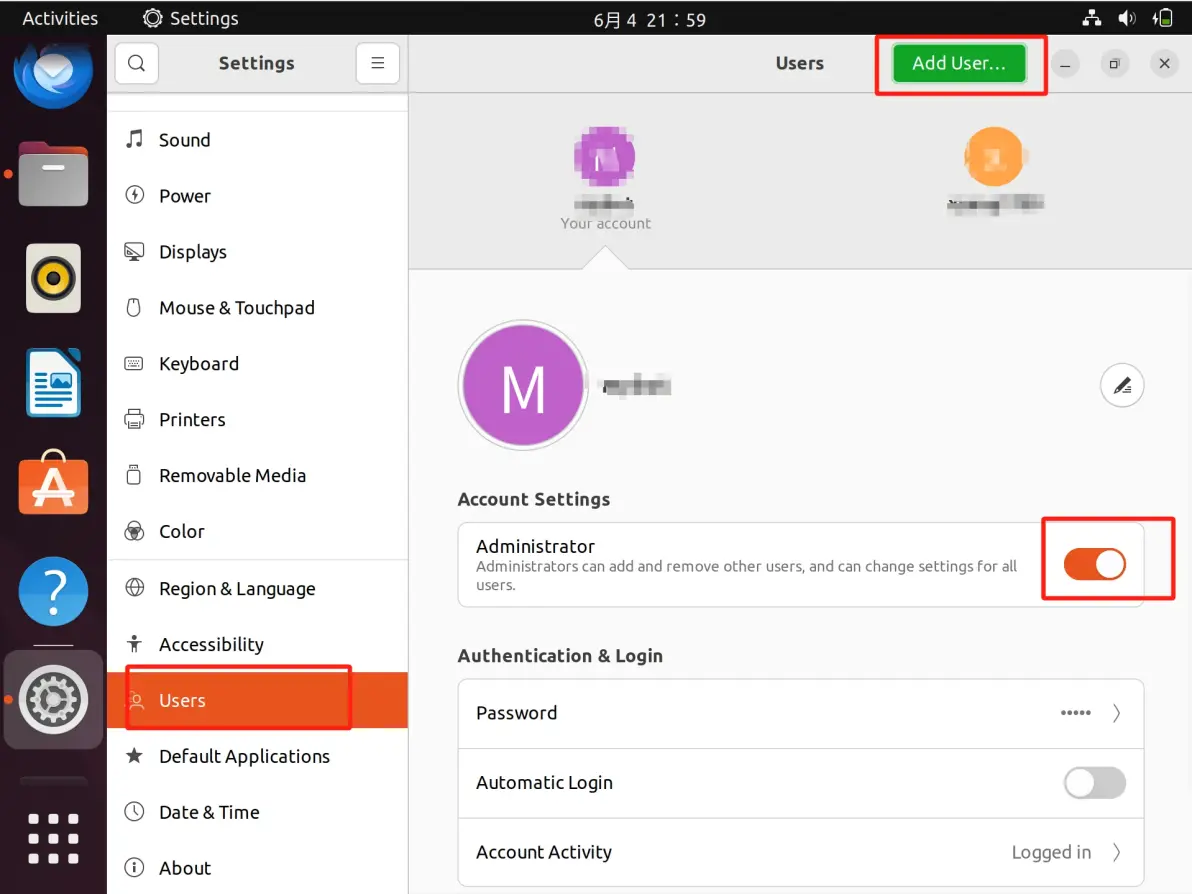

解决方案：新建一个具有超级权限的账号，然后在此账号下赋予之前账号root权限

在超级权限账号下终端输入sudo -i -u usrname

5.安装pyFormex

wget https://download.savannah.nongnu.org/releases/pyformex/pyformex-3.5.tar.gz

tar xf pyformex-3.5.tar.gz

cd pyformex-3.5

sudo ./apt_install_deps

./install.sh build

sudo ./install.sh -S install

pyformex --whereami

6.设置windows主系统与虚拟机子系统之间的共享文件夹

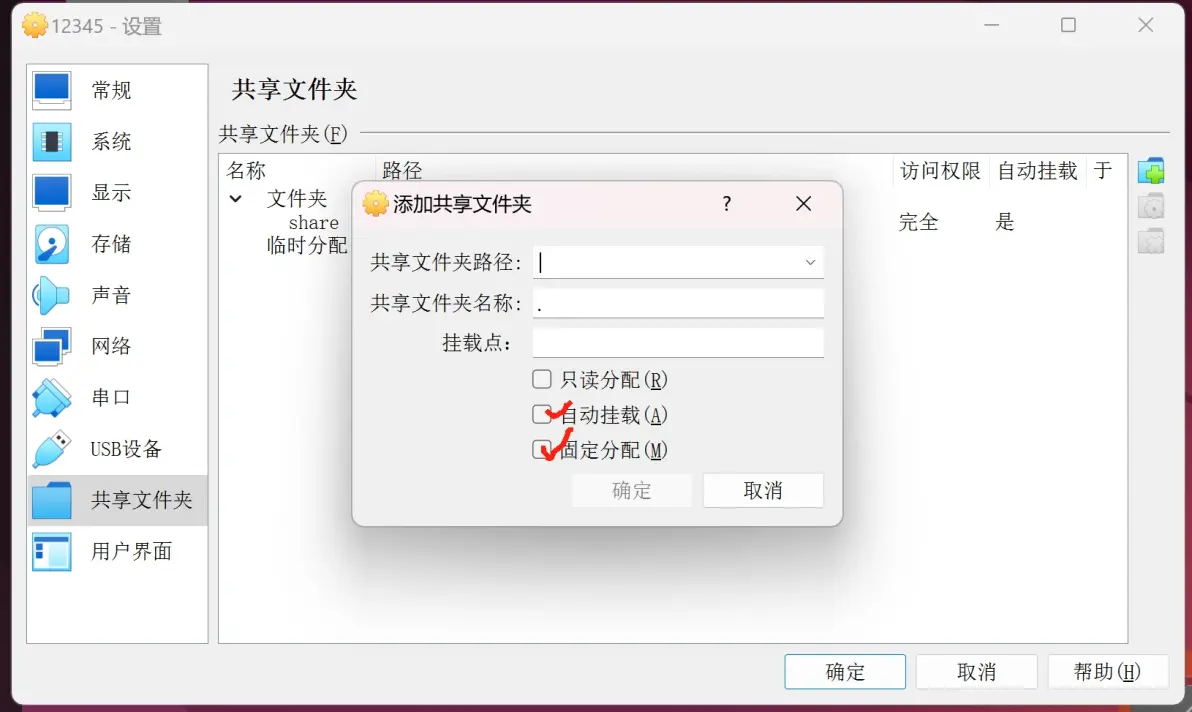

首先在虚拟机设置界面设置一个主系统的共享文件

打开终端，切换到root权限，进入/mnt目录，执行命令：

新建目录：mkdir share

你也可以在Linux的桌面新建sharefile文件夹

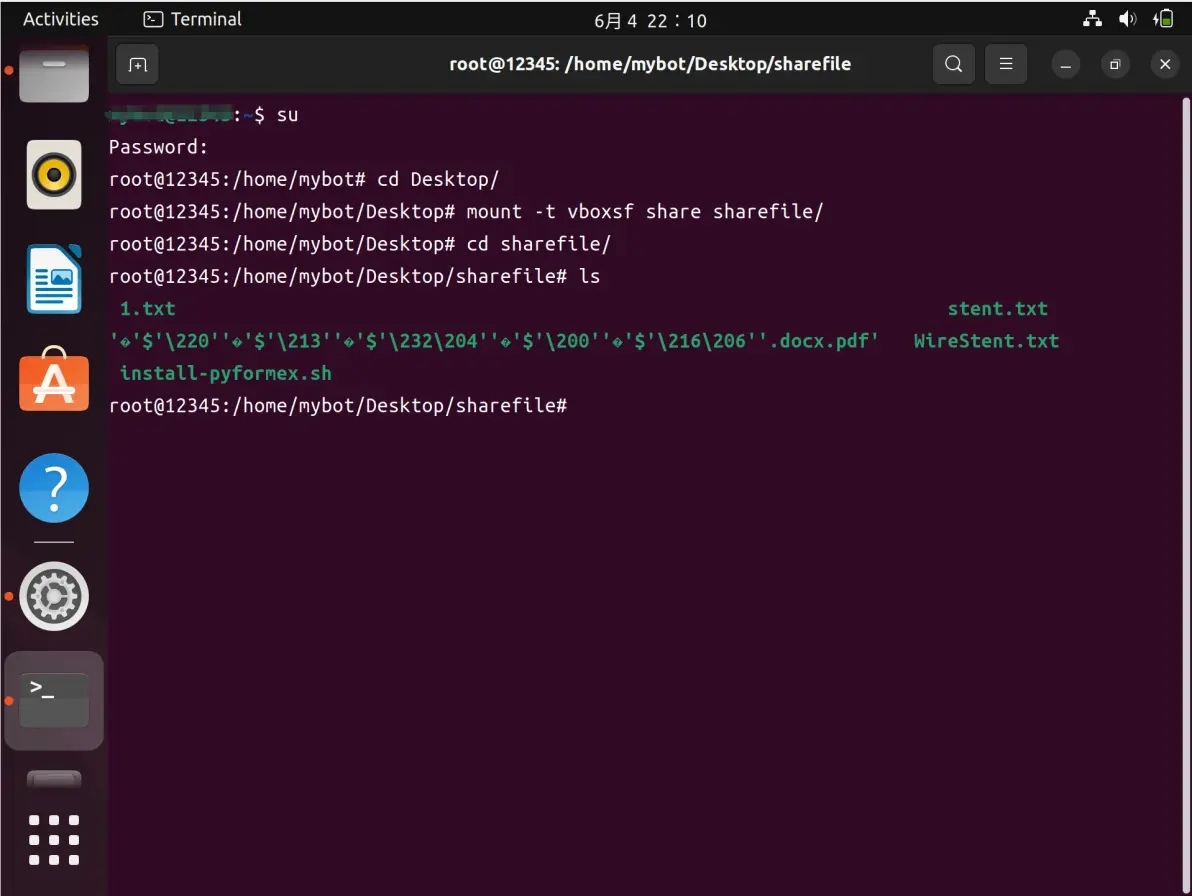

挂载：

su（进入root权限）

输入账号密码

cd Desktop/(进入桌面)

mount -t vboxsf share sharefile/(链接windows桌面上share文件夹与linux子系统桌面sharefile文件夹)

ls(检验子系统文件夹里是否有主系统文件夹里的文件)

至此实现了编织支架编程模型的前面准备工作

up主呼出了好大一口气，在此特别鸣谢大学室友程序猿雕哥TV的特别帮助，他也不一定能看到，就这样吧，下次分享编织支架的编程程序

哦豁，再见
