针刺复合材料分析别瞎调参，三种RVE模型加ABAQUS实战思路整理

导读：针刺工艺能提升复合材料的层间性能，但也会对面内力学性能产生不利影响。如何通过多尺度有限元模拟，系统研究针刺密度、深度等参数对石英纤维复合材料力学行为的影响？这篇2024年发表的论文给出了详实的答案，适合复合材料研究人员与仿真工程师收藏学习。

一、研究背景

针刺成型预制体具有结构设计性强、孔隙分布均匀、易于致密成型等优点，能够有效改善传统铺层结构层间强度低的缺点。与此同时，石英纤维因其优异的透波性、轻质、高强、良好的热性能和介电性能，被广泛用于导弹、雷达等天线罩结构。

然而，针刺工艺引入的Z向纤维会对面内力学性能产生不利影响。如何量化针刺参数对复合材料力学性能的影响，是当前研究的热点与难点。

二、研究目的

本文旨在：

• 建立针刺石英纤维增强复合材料的多尺度有限元模型；
• 研究针刺密度、针型、针刺深度对力学性能的影响；
• 为针刺复合材料的工艺优化提供理论依据。

三、研究方法

1. 多尺度建模策略

2. 材料参数（来源于原文Table 1）

• 平纹布层：E11 = 13.49 GPa，E33 = 3.75 GPa
• 针刺纤维区：E11 = 3.75 GPa，E33 = 13.49 GPa
• 植绒层：e = 4.9 GPa，ν = 0.21

3. 边界条件与工具

• 使用 ABAQUS + EasyPBC插件 施加周期性边界条件；
• 采用体素网格（50×50×50）建模；
• 计算各RVE的等效力学性能，并构建周期性单胞模型（10mm×10mm，含针孔）。

四、研究过程

1. 三种RVE的有限元模型

• 原文Fig. 1：RVE-A 的有限元模型（未针刺区域）
•
•

• 原文Fig. 2：RVE-B 的有限元模型（全截面和半截面）
•
•

• 原文Fig. 4：RVE-C 的有限元模型（全截面和半截面）
•
•


图析：RVE-B 中纤维沿Z方向偏转，路径由文中公式（1）描述，反映了针刺过程中纤维的几何变形。RVE-C位于复合材料表面，由于表面结合力较低，纤维被推向两侧，形成典型的表面针扎区域。

2. RVE力学性能计算结果

原文Table 3 数据如下：

结论：针刺导致部分面内纤维偏转到Z方向，因此面内刚度下降，但Z向刚度显著提升。

3. 应力分布分析

• 原文Fig. 5：RVE-B 四分之一截面的Mises应力云图
•
•

• (a) x方向拉伸、(b) z方向拉伸、(c) xy方向剪切、(d) xz方向剪切

图析：针刺区域在拉伸和剪切作用下出现明显应力集中，尤其集中在纤维偏转区域两端，说明该区域是潜在的损伤起始位置。

4. 周期性单胞模型

• 原文Fig. 6：材料网格划分（单胞 + 针刺纤维区）
•
•

• 原文Fig. 7：不同边界条件下的单胞应力分布
•
•

• 原文Fig. 8：针刺纤维区在不同边界条件下的应力分布
•
•


图析：针刺区域两端应力变化显著，中间区域应力分布较为均匀，说明针刺端部是应力集中关键部位。

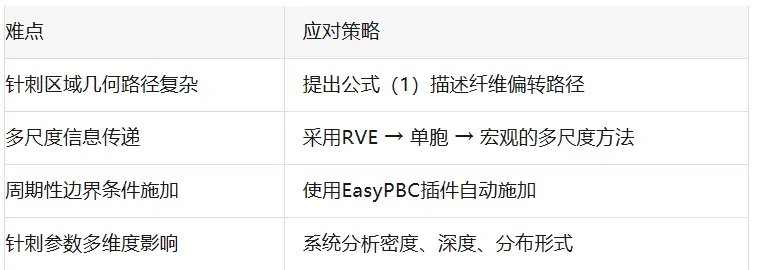

五、研究重难点

六、研究结论

1. 针刺密度增加： 面内模量 E11下降； Z向模量E33上升； 剪切模量与泊松比均下降。
2. 针刺深度增加： 同样趋势E11下降，E33上升，剪切模量与泊松比下降。
3. 针刺分布形式（均匀 vs 随机）： 对力学性能影响极小，建模时可忽略。
4. 多尺度方法有效： 三种RVE模型能准确预测针刺复合材料的整体力学行为。

七、未来展望

• 引入损伤演化模型，预测针刺复合材料的失效过程；
• 结合CT重构技术，建立更真实的针刺结构模型；
• 研究温度、湿度、电磁波等多场耦合环境下的性能演变；
• 扩展至C/C、C/SiC等其他针刺复合材料体系。

📌 本文解读自：*Weijing Niu et al., Multi-scale finite element simulation of needle-punched quartz fiber reinforced composites, Science and Engineering of Composite Materials, 2024.*
