Abaqus医疗应用：血管支架扩张模拟

各位好，今天给大家分享一个血管支架的扩张过程的模模拟。闲话不多说，直接看如何模拟血管支架的扩张。

PART模块：支架是前处理软件划分的网格导入，在ABAQUS再建一个R5.25，拉伸20的圆柱面。

Property模块：

建立材料:Material-Creat，对话框输入材料名称stainless-steel，点击Mechanical，选择Elasticity》Elastic，输入模量19300，泊松比0.33，再点击Mechanical，选择Plasticity》Plastic，输入塑性参数，如图。

建立截面属性：Section-Create，输入截面属性名称section-zhijia，选择材料stainless-steel，再建立圆柱面的属性，为Surface，点击ok。

赋予截面属性：Assign-Section，分别为两个Part 赋予对应的截面属性。

Assembly模块：这一步直接实例化模型，调整part位置。

Step模块：建立两个Static，general分析步，第一个建立接触，第二个施加位移。主要开启大变形，Incrementation设置如图，第二个分析步设置一样。

Interaction模块：首先建立接触属性，Interaction-property-create，选择Contact，增加切向和法线行为，摩擦系数0.05.


建立接触：选择面面接触，分别选择主从面，圆柱内表面为主面，支架外表面为从面。

Load模块：第一步施加圆柱面径向向内0.1位移，用于建立接触。第二步将位移增加至-2.5，使圆柱面收缩。

Mesh模块：圆柱面划分单元，尺寸1.5.

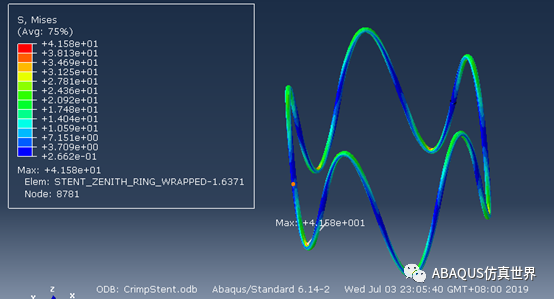

Job模块：最后建立Job，并提交计算。应力云图如下。
