Abaqus血管支架仿真单元选择策略

依计划,根据心情依次推送支架的建模基础、几何和网格划分、单元选择、材料和截面属性、分析步设置、载荷接触和约束、收敛调整,以及后处理、参数优化等内容。


1. 单元介绍

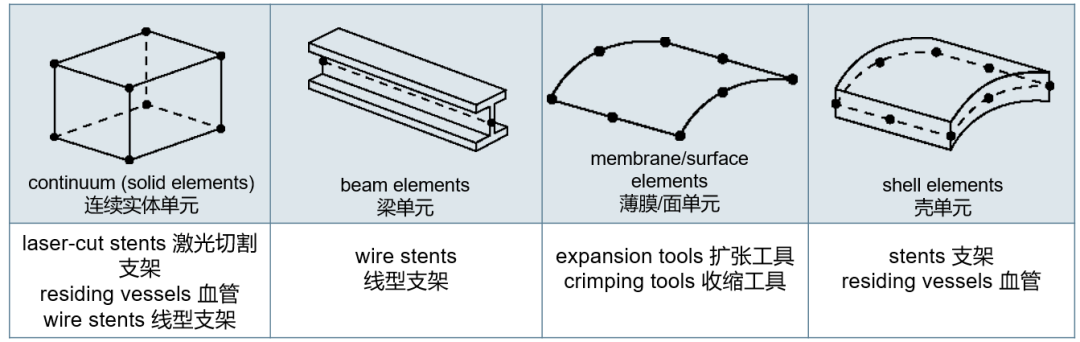

对不同建模的几何和结构,Abaqus单元库灵活地提供了各种单元。本文集中介绍支架分析中所常用的单元类型。出于支架单元的选择和网格细化,单元类型需要能够匹配正确的弯曲性能,以及能够捕捉表面的最大应力(或应变)。



2. 实体单元

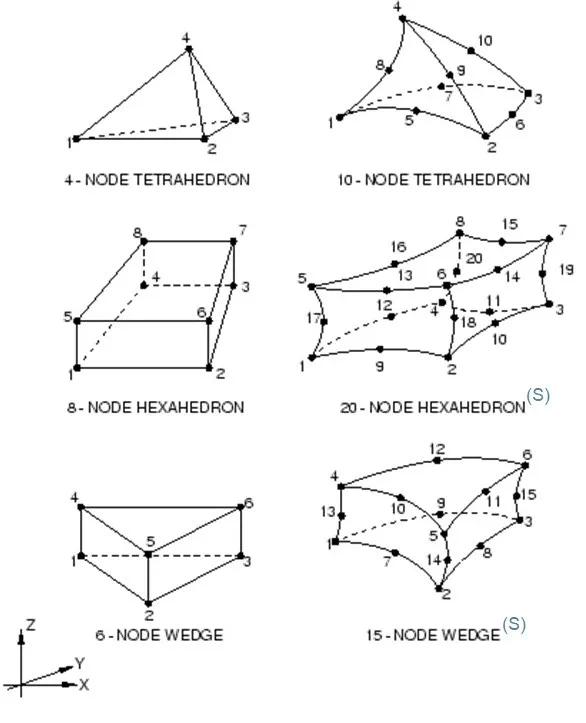

3D实体单元通常用于支架的分析中。六面体单元通常用于支架模型,支架模型的弯曲属性尤为重要,同时,一些问题需要考虑,特别是剪切自锁和沙漏。


1)二阶实体单元(C3D20)

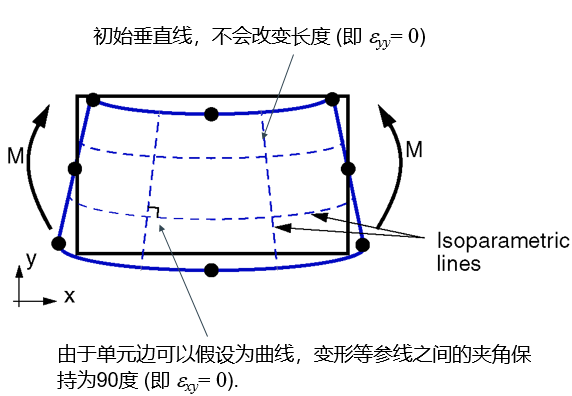

为保证弯曲精确度,通常采用二阶实体单元,其轴向应变等于最初水平线长度的变化、厚向应变为零、剪切应变为零,然而,二阶实体单元求解时间较长,很少用于支架部件。



2)一阶全积分实体单元(C3D8)

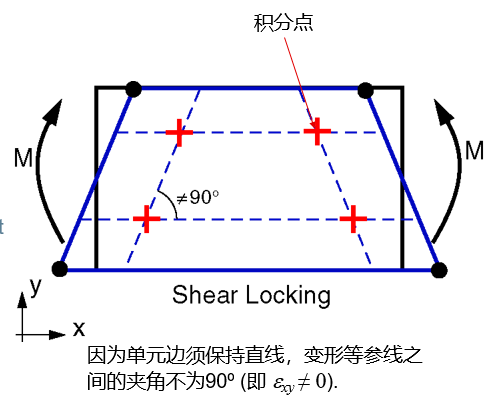

检测积分点处的剪切应变没有意义,且能量被用于剪切单元而非弯曲,导致过刚度,被称为“剪切自锁”。这类单元不能用于支架部件。


3)一阶缩减积分单元(C3D8R

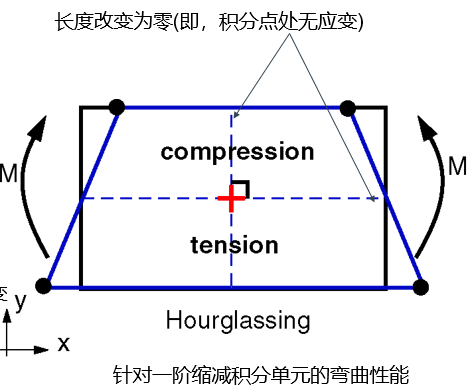

能够消除剪切锁定,然而,沙漏是个值得关注的问题;质心处只有一个积分点,弯曲时,检测不出厚度方向的单个单元应变;变形是一种零能量模式,虽变形但无应变,被称为“沙漏”


沙漏很容易经过一阶缩减积分单元的网格传播,导致不可靠结果。

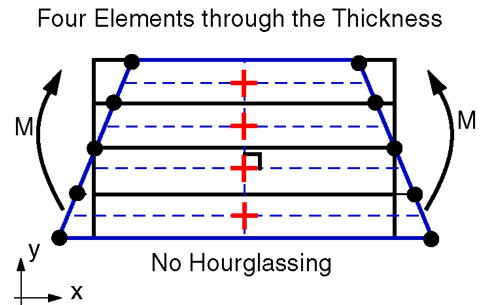

如果使用多个单元——至少厚向四个——沙漏则不是问题:每个单元要么捕捉轴向压缩应变要么捕捉轴向拉伸应变,但不能同时捕捉、轴向应变的能够准确测量、且厚向和剪切应变为零;厚向多层网格是一种高效且有效的单元类型,这也是为什么连接器的弹片被要求划分4层,或>4的偶数层。





如何侦测和控制沙漏?

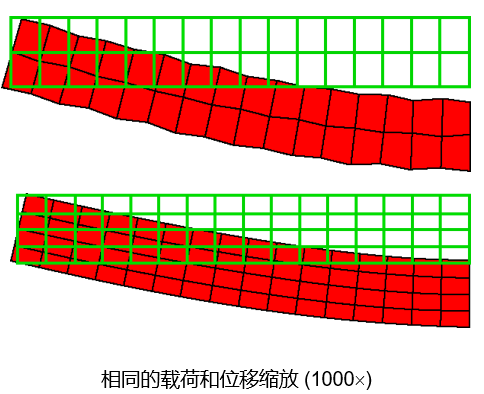

沙漏通常通过能够通过变形显示,例如: 中心点载荷简支梁的粗网格和中网格。Abaqus内置沙漏控制,能够限制沙漏所引发的问题。

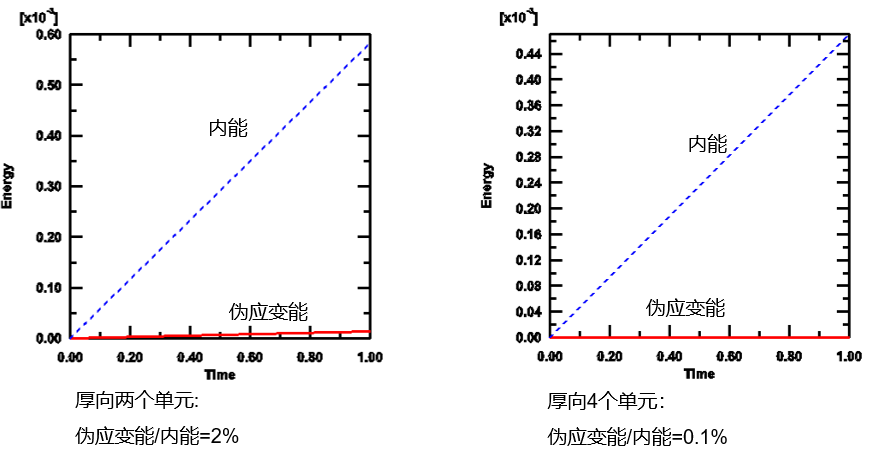

通过控制沙漏的伪应变能相对于内能比作以判定(<1%)。使用Abaqus/Viewer中的X-Y绘图功能,以图形方式比较能量。



4)非协调单元(C3D8I)

也许对弯曲为主的问题,是最具成本效益的实体连续单元,其对一阶和二阶缩减积分单元作以折中考虑,具有一阶和二阶的许多优点。此单元类型将在视频中详加说明。

实体单元总结:针对支架,推荐的单元类型为a) 非协调性单元(C3D8I),能够使支架的建模最大成本效应,但须注意尽量减小初始单元形状的失真;b)含有覆盖薄膜单元(M3D4R)的一阶缩减积分单元,其具备较低的计算成本,但需要控制沙漏。




3. 梁单元

梁单元的主要优势有:几何简单、自由度少,梁变形完全可以仅以轴方向的位置函数变量评估。

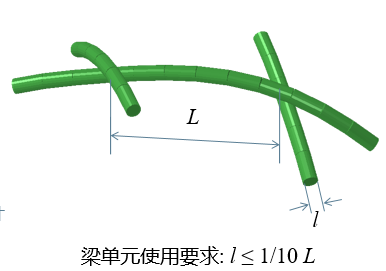

采用梁单元要求横截面尺寸小于典型轴向尺寸的1/10,对于线型支架,两丝交叉间的距离表征为典型轴向尺寸。梁单元有两类类型:B33和B31,具体适用情况,将在视频中详细说明。



4. 面和薄膜单元

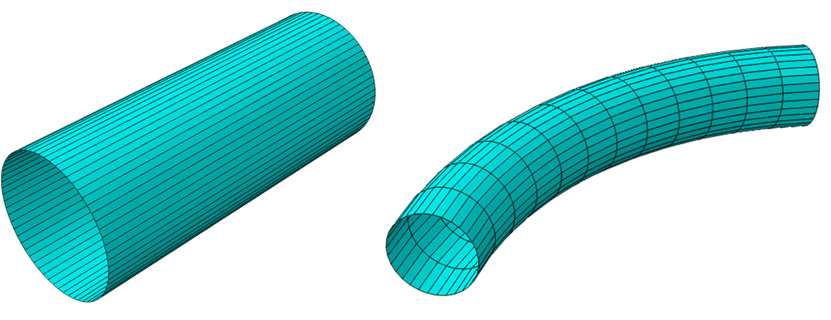

面和膜单元用于创建扩张和收缩工具的表面。如用于定义接触面,面和膜单元可以互换。

薄膜单元(M3D4R)仅传递面内力(无力矩),无弯曲刚度;面单元(SFM3D4R)除了与薄膜单元一致的特性外,同时没有内刚度、没有厚度,但可以有单位质量。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
