Matlab采样时间设置与查看采样时间信息方法

使用 Timing Legend 检查采样时间

您可以查看单个或多个模型的时间图例。此外，您还可以阻止图例在您选择 Sample Time 菜单中的选项时自动打开。

为了帮助您解释模块图，Timing Legend 包含模型中每个采样时间的颜色、注释和值。要查看图例，请执行下列操作：

在 Simulink 模型窗口中，在 Modeling 选项卡上，点击 Update Model。

在 Debug 选项卡上，选择 Information Overlays > Legend 或按 Ctrl + J。

此外，当您选择 Colors 或 Text 时，Simulink 默认更新模型图并打开图例。图例内容反映您的选择。如果启用了颜色，图例将显示采样时间的颜色和值。同样，如果您启用了注释，图例上将显示注释。

图例显示模型中存在的采样时间，按采样时间的类型分类。

图例提供两种类型的突出显示选项：

突出显示作为采样时间来源的模块和信号。

突出显示包含选定采样时间的所有模块和信号。

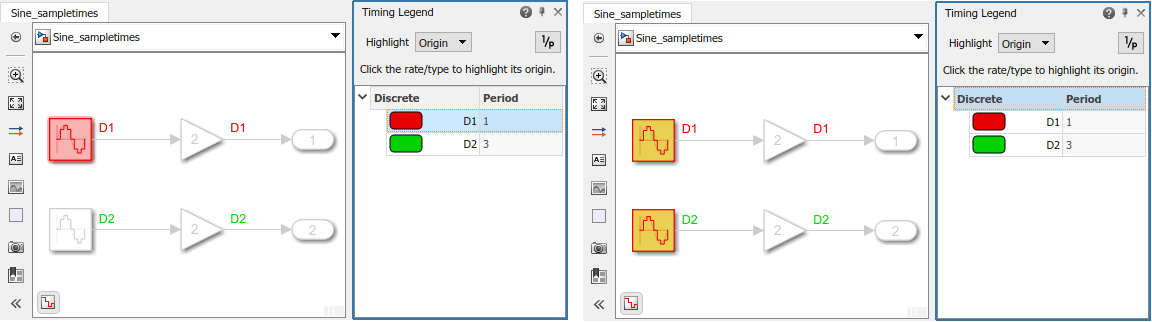

要突出显示采样时间的源，请从 Highlight 菜单中点击 “Origin” 选项。您还可以点击采样时间的类型，以突出显示特定类型采样时间的所有源。

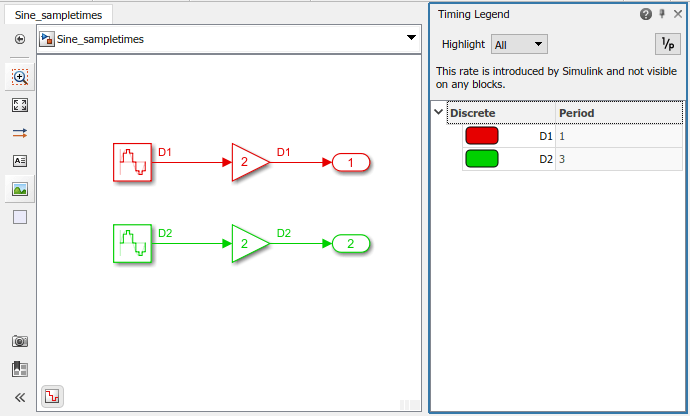

要突出显示包含选定采样时间的所有模块，请从 Highlight 菜单中点击 “All” 选项。您还可以点击采样时间的类型，以突出显示包含选定采样时间类型的所有模块和信号。

在 Highlight 菜单中选择 “None” 选项将清除当前突出显示。

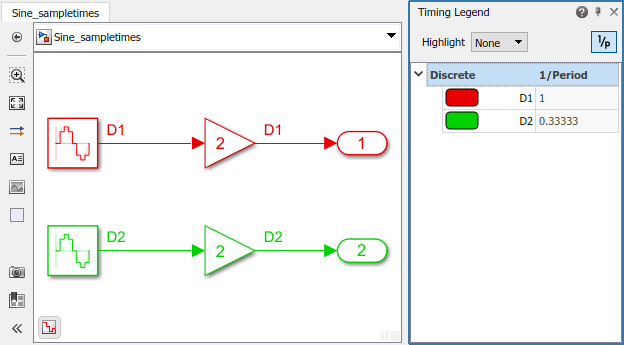

当存在离散采样时间时，按钮 将离散值显示为 1/period。当点击时，离散时段显示为 1/period；对于非零偏移量，它显示为 offset/period。下图显示 1/period 值和模型中对应的突出显示模块。

注意

Timing Legend 显示模型中的所有采样时间，包括没有与任何模块关联的采样时间。例如，如果固定步长大小为 0.1，而所有模块的采样时间都是 0.2，则图例上将出现两个速率(0.1 和 0.2)。

以后每次查看图例时，需要更新图以获取最新信息。

如果您不希望在选择 Sample Time Display 时查看图例，请执行以下操作：

在 Simulink Editor 中，在 Modeling 选项卡上，选择 Environment > Simulink Preferences

在 General 窗格中，清除 Open the timing legend when the sample time display is changed，然后点击 Apply。
