Altium Designer PCB Edit下拆分PCB器件封装的方法

阅读数 3
点赞 0
article_banner

目的:在AltiumDesigner的PCB编辑器中拆分PCB器件封装,使其 引脚 分离。

原因:因为一个器件是自定义的PCB器件,其引脚比较多,又需要根据机械外形而变化位置,故而需要在PCB Edit中拆分它然后根据需要摆放到不同的位置,用以机械装配。

操作:

方法1

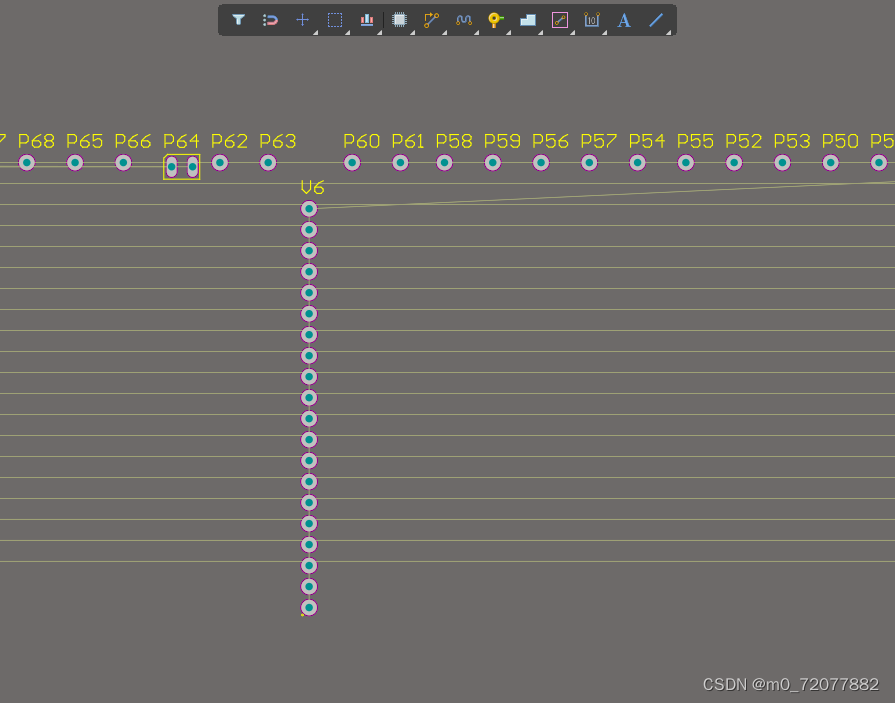

1.如上图,存在器件封装V6。

2.选中V6,出现右边的对话框Properties。点击红色箭头所指的锁型图标即可拆解。


方法2:

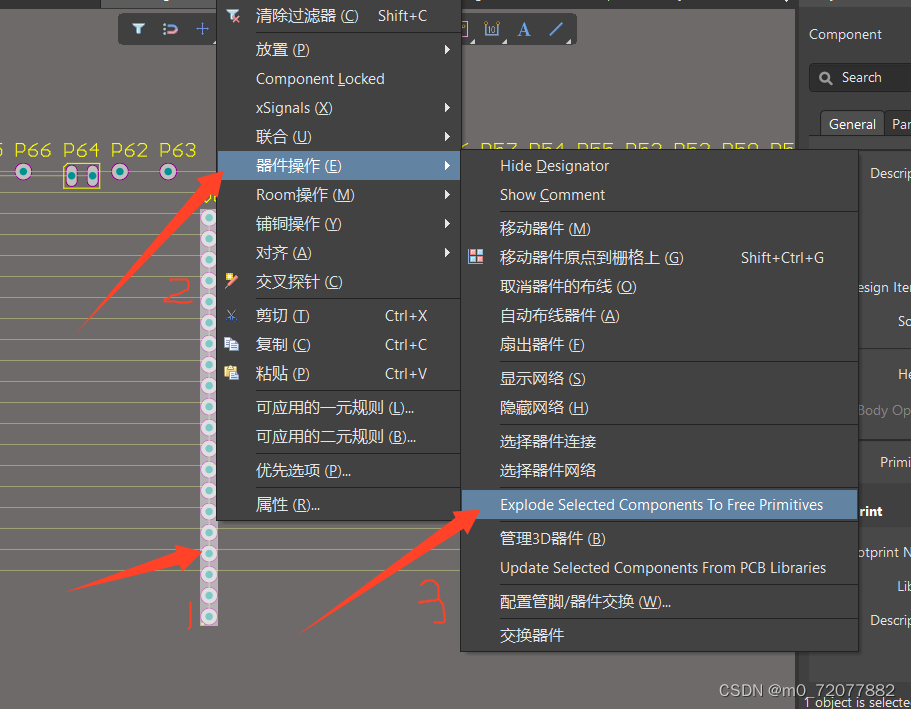

1.鼠标右击V6

2.选择"器件操作"

3.鼠标左击"Explode Selected Components To Free Primtives"

以上。


备注: AD版 本2021(21.9.2)

参考:

(5条消息) Altium Designe在PCB中分解、组合一个器件封装_ad两个元件共用一个封装_子曰小玖的博客-CSDN博客

 https://blog.csdn.net/wxh0000mm/article/details/121352517
