修改Altium Designer原理图器件默认封装的方法

阅读数 86
点赞 73
article_banner

       之前在画AD原理图时,经常会使用电阻和电容0603的封装,但是好久之前买的原理图封装库里面默认是0805的,0805我使用的比较少,所以次次都是要切换,苦恼了好久。

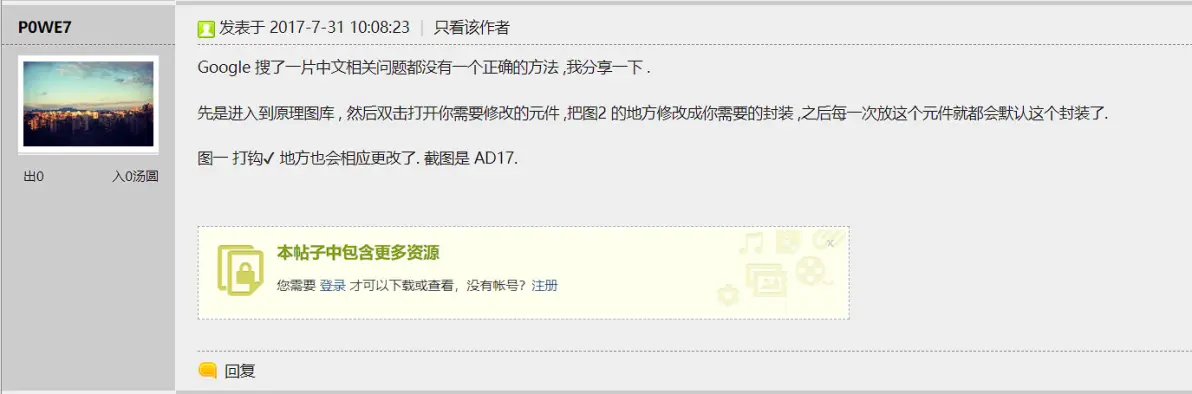

       最近突然看到一片阿莫电子论坛的文章,里面有说怎么设置,但是这个论坛必须要登录才能看到层主的截图回答,所以根据层主一些简短的回答,摸索了一会,就学会了,才写这篇文章分享出来。

请教:怎样修改Altium Designer的默认封装 (amobbs.com 阿莫电子论坛 - 东莞阿莫电子网站)

       以下是我设置的截图:

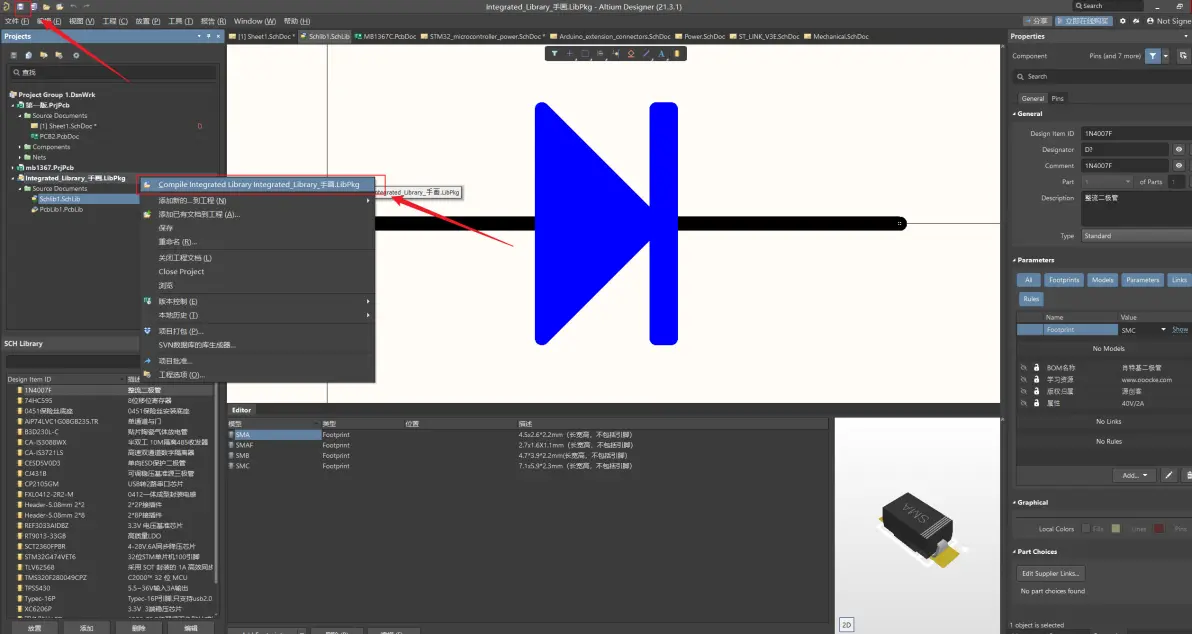

       1.先打开原理图

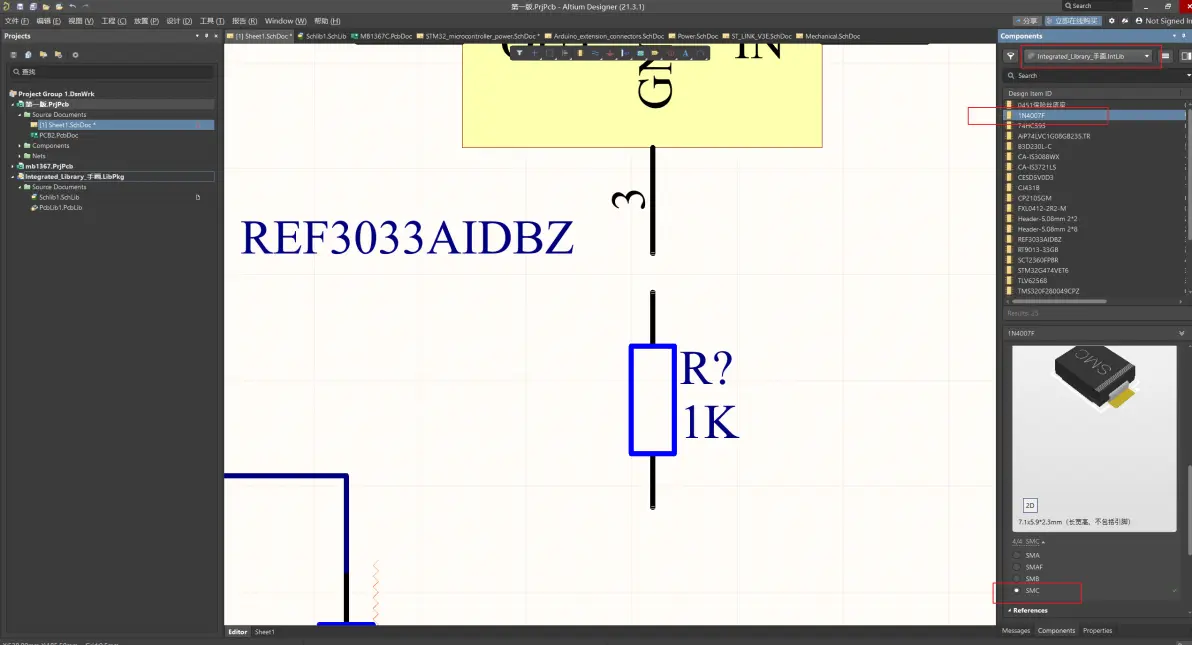

     原理图打开自己的《手画封装库》,以1N4007F为例,默认打卡封装是SMA;

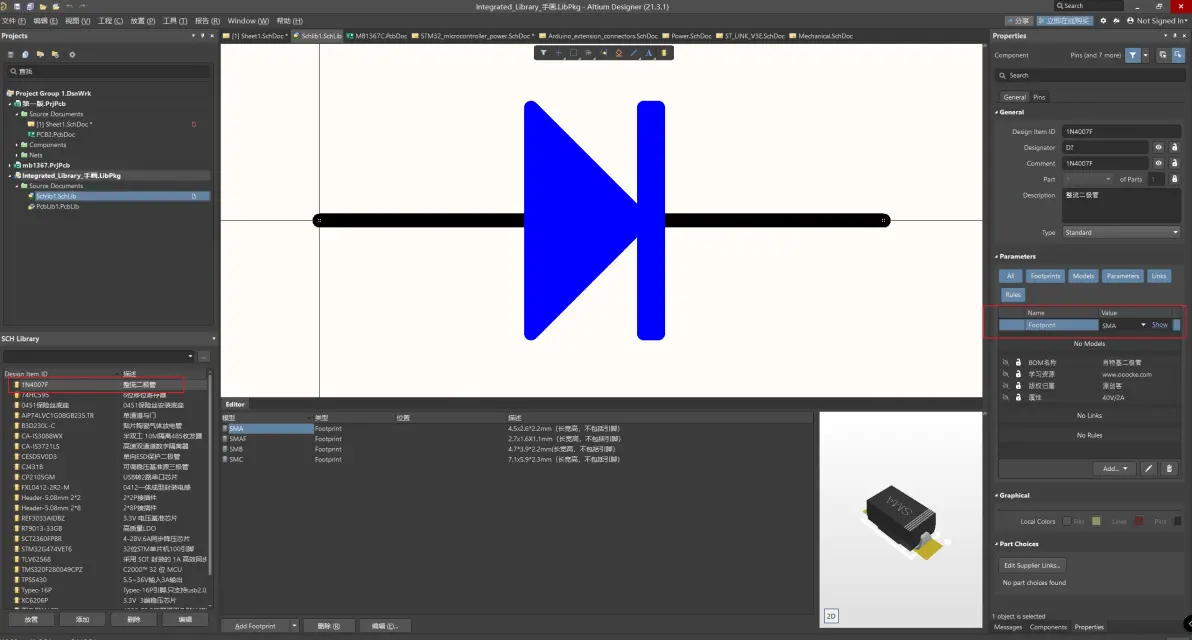

     2.打开《手画封装库》的原理图库

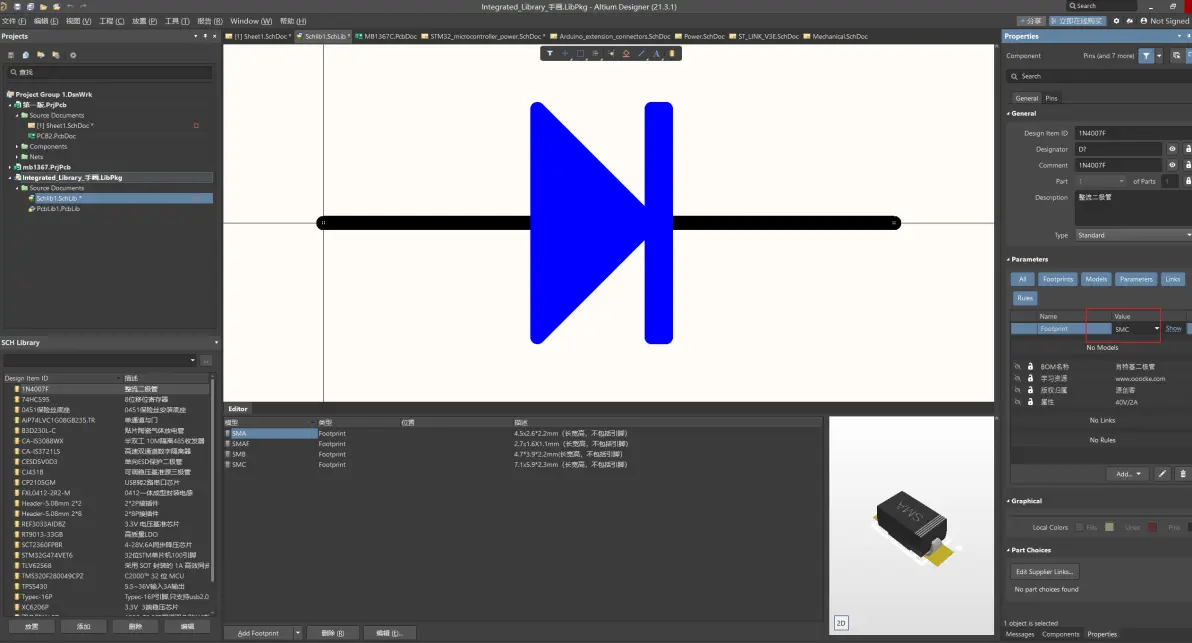

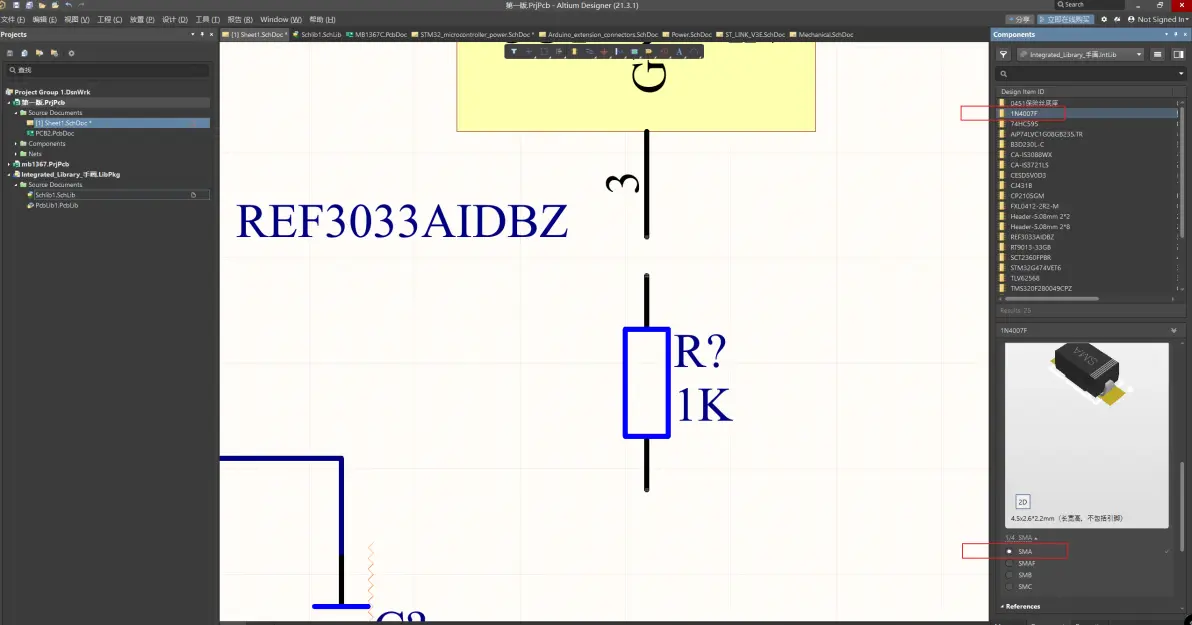

可以看到在1N4007F的界面,最右边的参数栏(Parameters),里面的Value,里面选中的是SMA,我们把它切换为SMC,然后保存,并从新生成集成库,再加载新的集成库,再在原理图下打开1N4007F的器件,就会发现默认封装已变成SMC了。
