Altium Designer批量修改名称、数值、封装教程

通过全局修改（Global edit）来进行（本文以电容封装为例），封装的修改也可以通过Tools下的Footprint  Manager来进行修改，本文使用全局修改

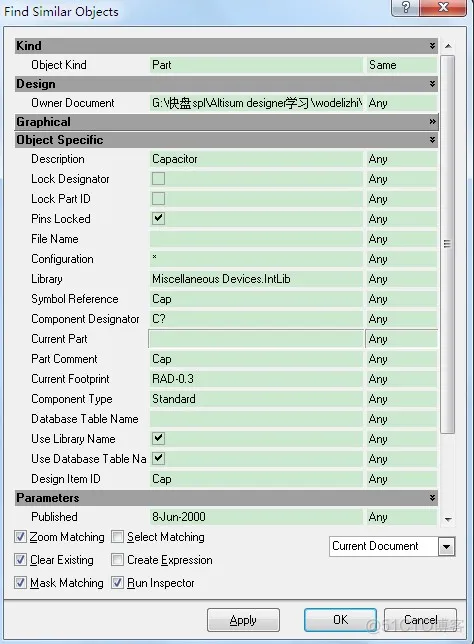

具体方法：选中元件右击----Find Similar Objects，弹出如下页面

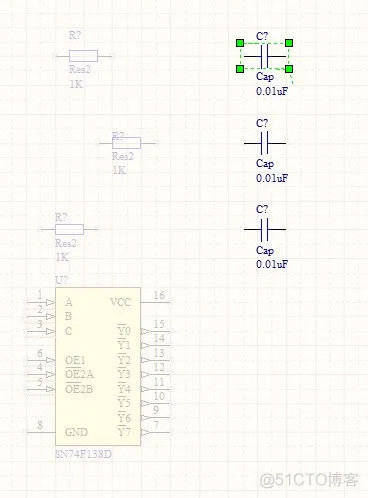

Object Specific选项卡下的Description后选择same，Symbol Reference后选择same，Current Footprint后也选择same，点击OK。Altium会高亮显示所有符电容，而其他的元件则是灰度显示，此时界面如下所示

此时在所有的电容中其实只选中了一个，还需点击Edit----Select-----All来选中其余的两个电容（当然也可以摁住Shift然后依次点击剩余的电容，不过当电容比较多的时候就会很麻烦）

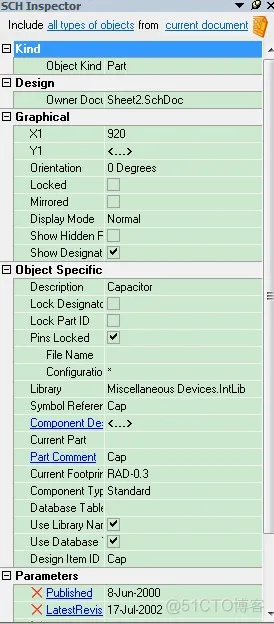

在进行以上的操作的过程中Altium左侧会弹出SCH Inspector的界面，如下图所示：

在Object Specific下的Current Footprint选项中就可以选择自己想要的封装，本文选择6-0805，然后Enter。

注：6-0805的选择可通过下面的方法寻找

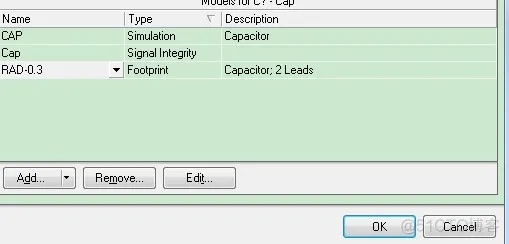

鼠标放在电容上单击右键选择Properties，在弹出页面的右下角可以看到此时电容的封装形式是RAD-0.3，如下所示：

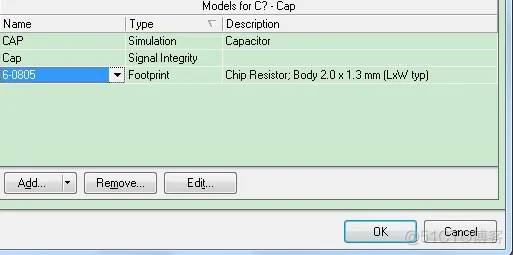

点击Edit可以查看PCB Model，先选择Any，然后点击Browse... 在弹出的页面中Mask内输入6-0805,点击OK，Ok，就可以看到所有电容的封装形式已经变成了6-0805，如下所示：
