Fluent自然对流冷却仿真操作技巧与注意事项

根据用户们向Ansys流体技术团队反馈的在自然对流冷却仿真过程中存在的问题，Ansys工程师做了系统的解答汇总。以下知识点虽然都是在Fluent中进行实现，但方法是普适的，在其它 CFD软件中计算时同样需要注意，希望对大家有所帮助。

关键知识点汇总
•网格方面：空气域需要有边界层网格，且最大长宽比不宜超过40

•求解器方面：需要使用双精度求解器

•打开重力

•物性密度方面

‐Incompressibleideal gas->指定操作密度

‐Boussinesq：要求温度变化较小（<20%）; 指定操作温度

•压力空间离散格式: body force weighted 或者Presto!

•需要计算非稳态时间常数，时间步长取其1/4左右

•P-V耦合

‐推荐使用coupled; CFL设置为100，密度松弛因子0.8

‐simple也可以计算

•初始时使用一阶算法，稳定后切换到二阶

•Bodyforce 松弛因子不宜大于0.5

•必要时可关闭温度的二阶梯度
以下是对上述点具体实现的描述：

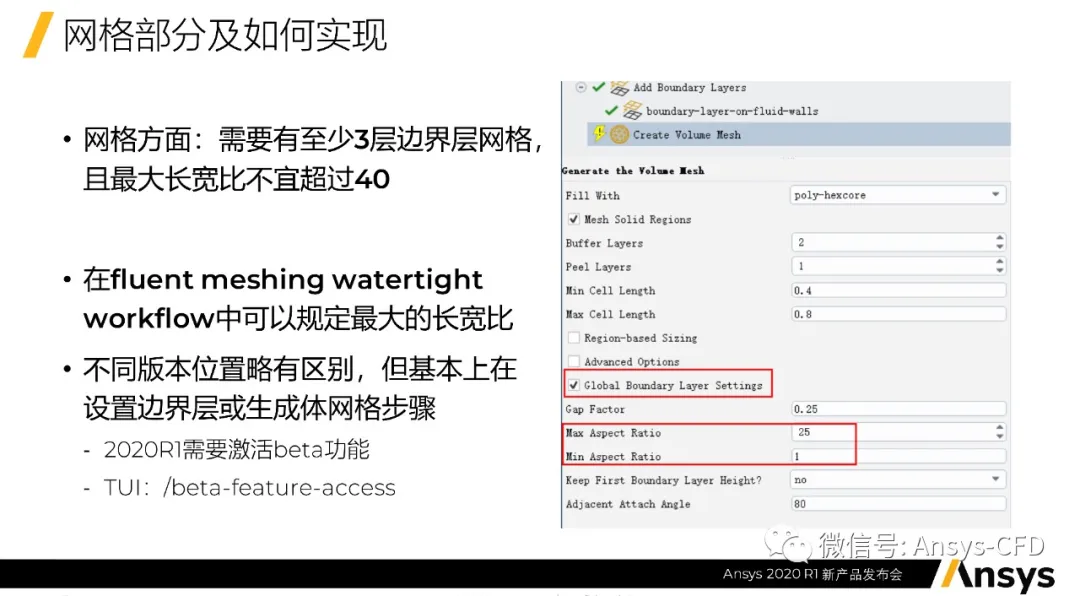

• 在WTM中可实现对长宽比生成的控制

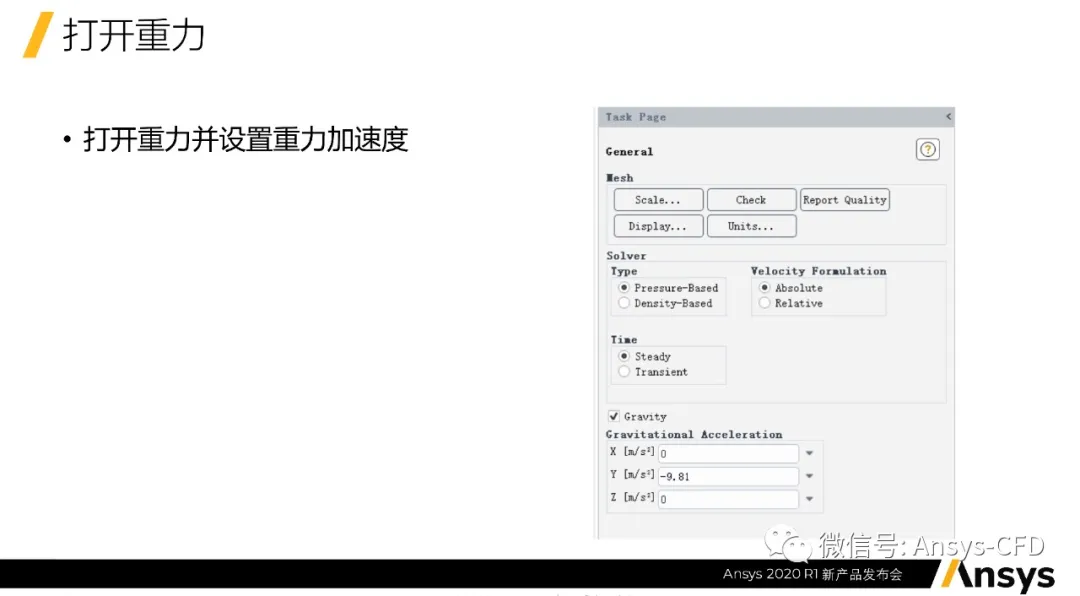

• 打开重力

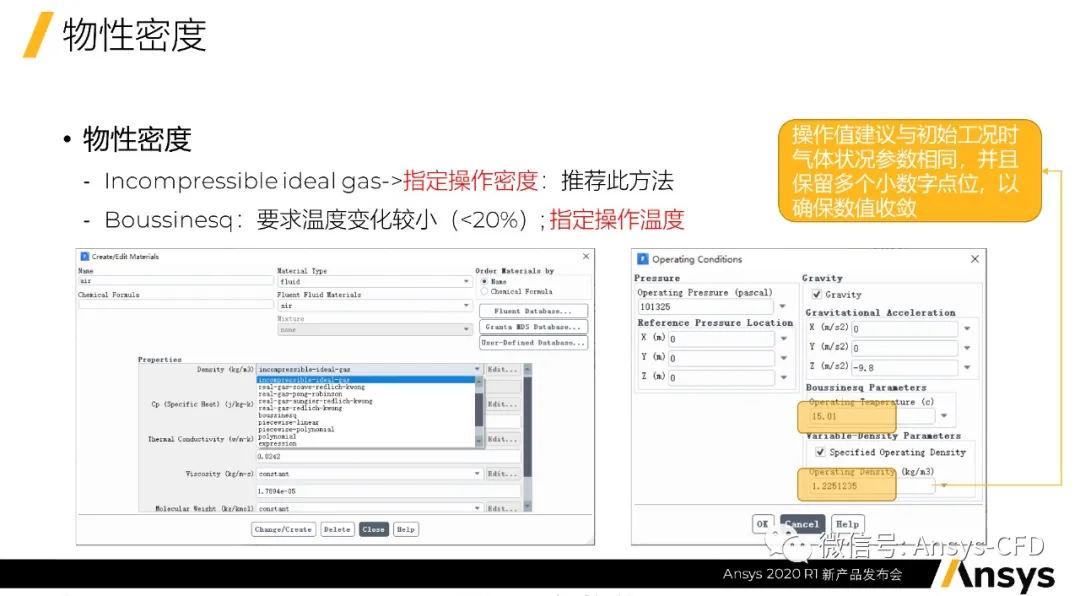

• 物性密度操作

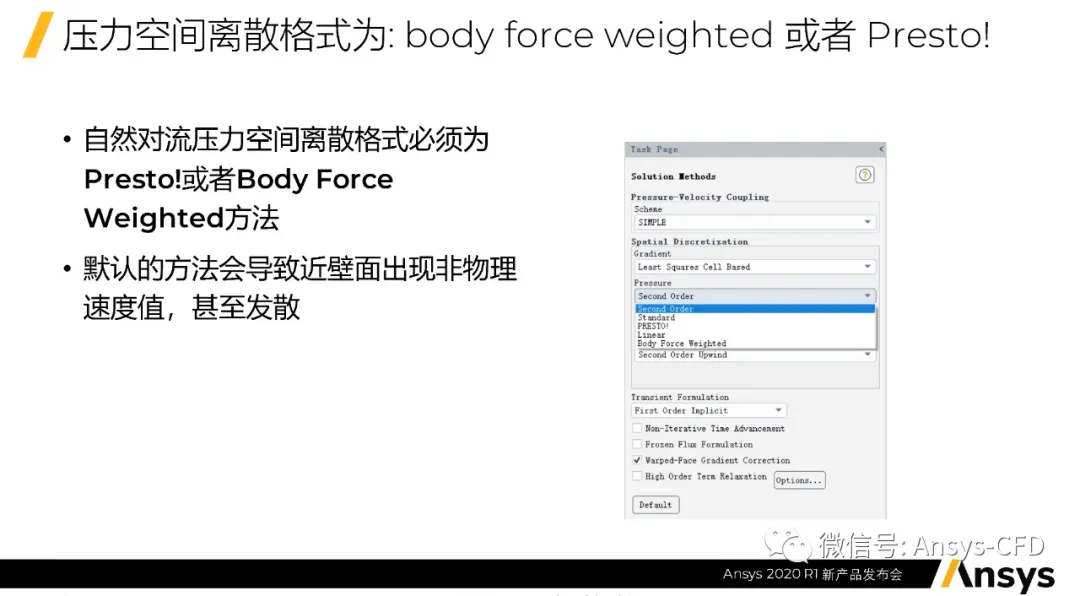

• 压力离散格式

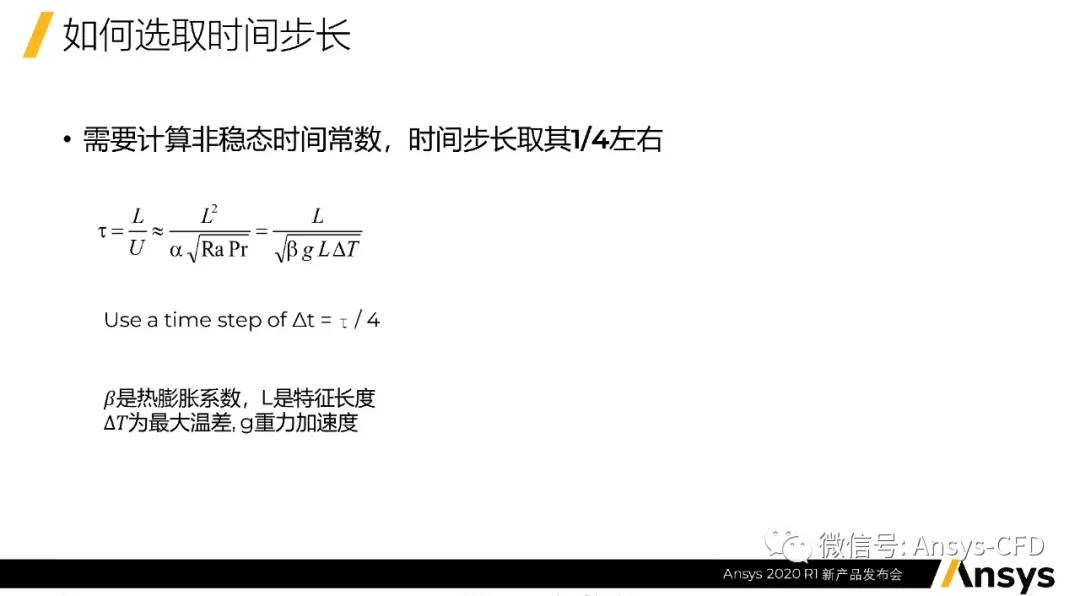

• 时间步长计算

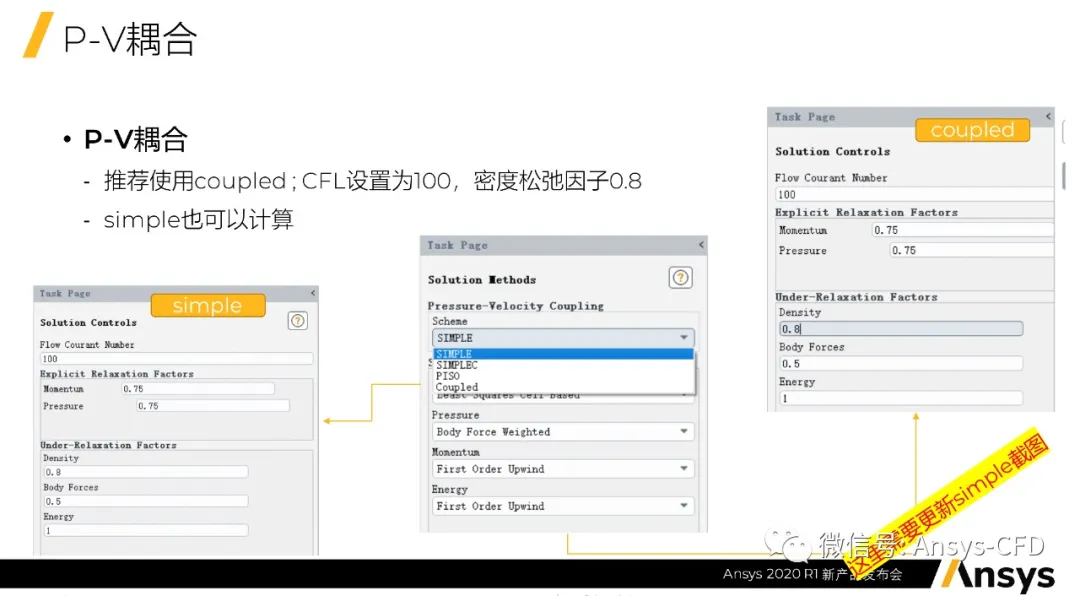

• PV耦合

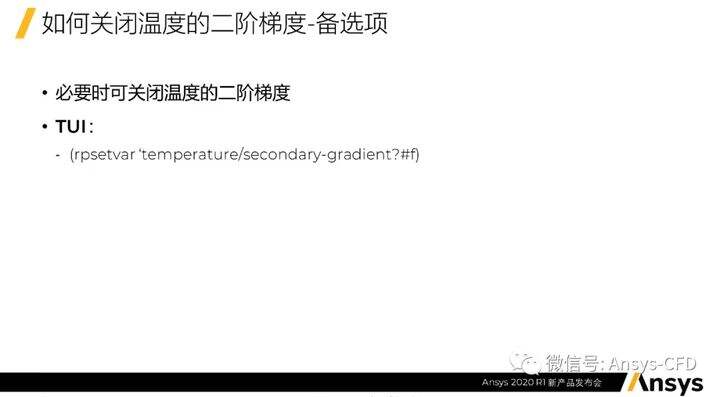

• 关闭温度二阶梯度
