Solidworks设计随笔：灵感与技巧

前言：之前一直在用AutoCAD画图，最近因为想要尝试一下三维图，遂浅尝了Solidworks软件。

一、Solidsworks简介

Solidworks软件功能强大，不仅具备二维图、三维图，还有受力分析，热分析等诸多功能。而我使用Solidworks的原因就是想将CAD的二维图转换为更加直观的三维图。

二、Solidsworks上手

在安装好了Solidsworks软件之后，随便看了几本相关的书籍，发现无不是从软件界面-画线-画圆-旋转-拉伸-....等枯燥无聊老套的步骤来复述，毫无新意。我自己学习<新事物>喜欢通过项目时间来熟悉与掌握。一晚入门Solidsworks的成果：

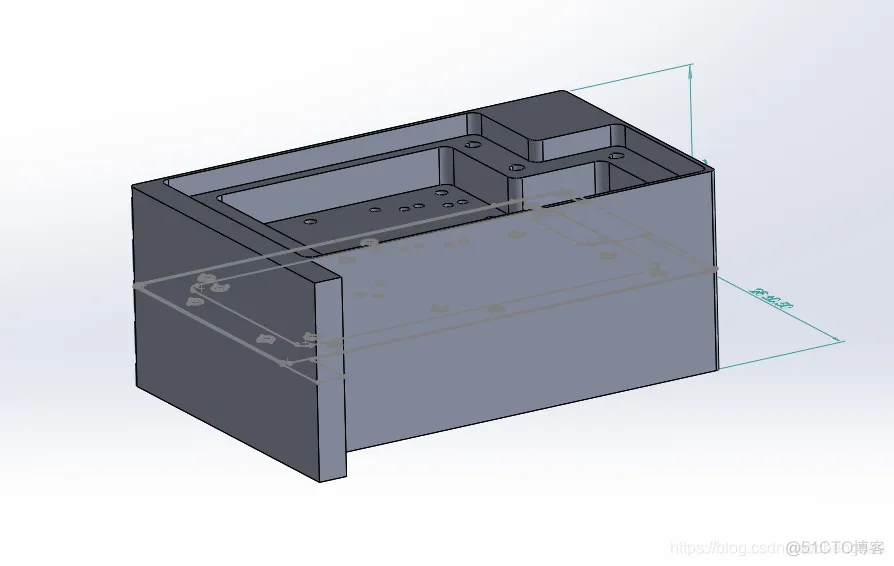

简而言之，Solidsworks是将CAD中画好的物体的三视图通过拉伸、旋转、切割等方式形成实体。明白这个思路，我们就可以直接上将二维图导入至Solidsworks中进行拉伸即可。

三、Solidsworks操作

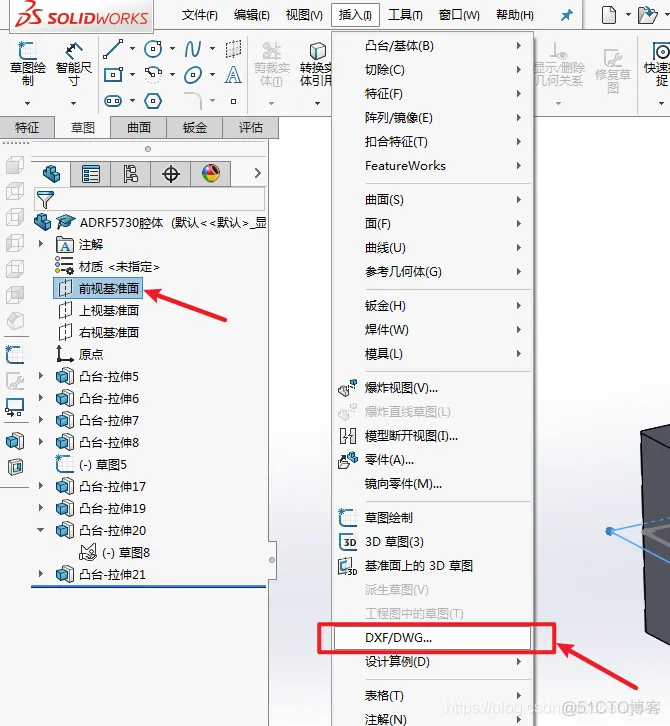

先画好物体的三视图，然后从三个视图分别进行导入拉伸：

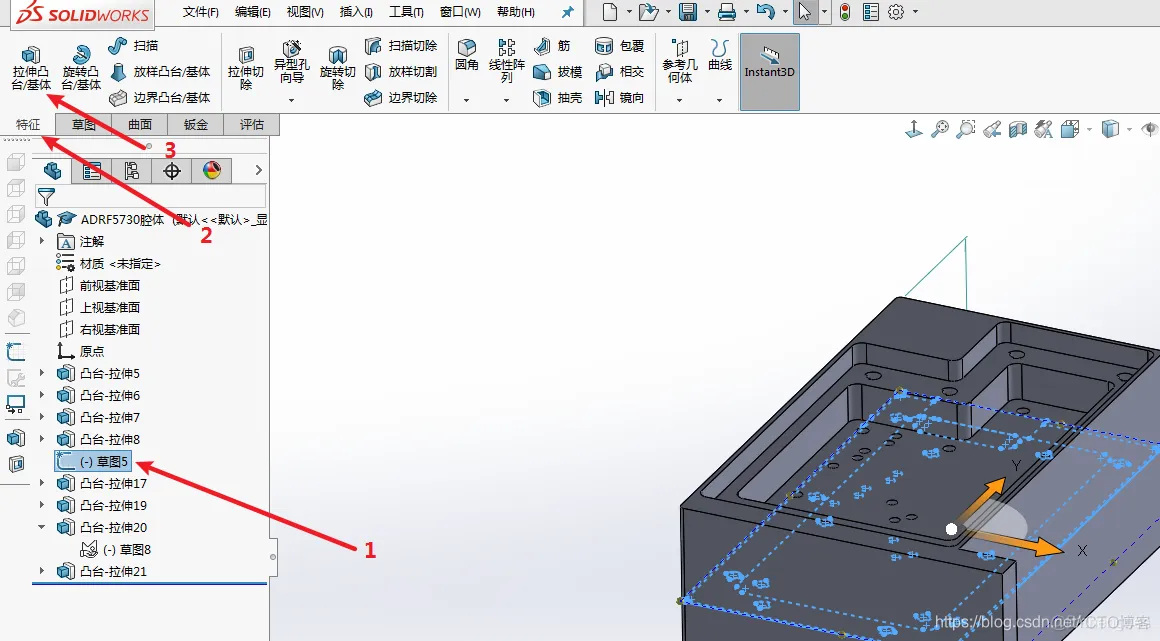

拉伸操作：导入二维图后，选中需要拉伸的区域，选中<特征> --> <拉伸>。在此，说一下<特征>的含义，特征是三维物体在二维图的立体参数。

标注尺寸：选中<草图> ---> <智能尺寸>。在此，说一下<草图>的含义，特征是二维图的尺寸参数。

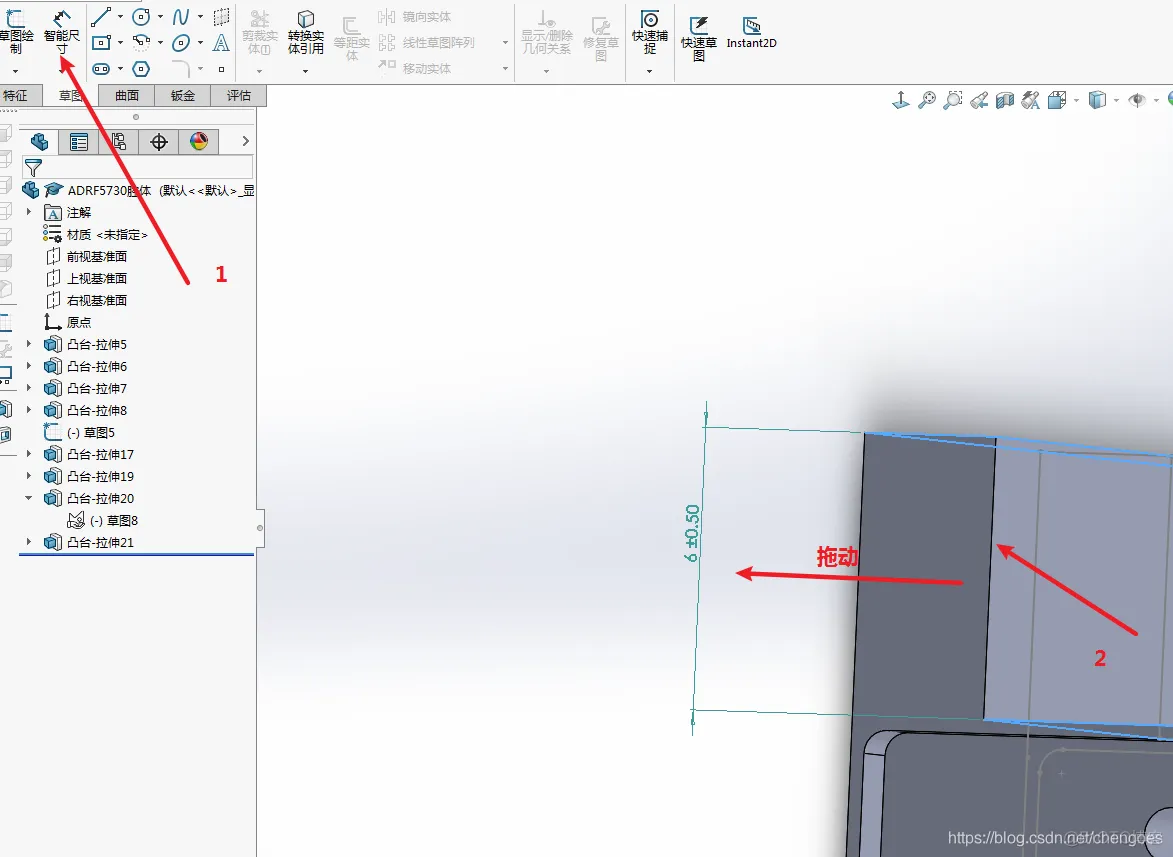

先选中<智能尺寸>---然后选中一条线或者两个面 --拖到鼠标---即显示尺寸了。
