SOLIDWORKS Routing进阶：管道设计技巧

SOLIDWORKS Routing模块是一个非常方便且实用的功能，尤其是对于电力、管道、管筒的步路。我们已经分享过很多关于SOLIDWORKS Routing功能的技术文章，那么我们将为大家提供三种技巧，帮助使用者更好的使用SOLIDWORKS Routing来工作。

一、线路特定模板

线路特定模板的必要性：

线路特定模板被创建用于预定义一个管道的详细信息、尺寸大小，或者选择弯管。选择并且被用于【线路属性】对话框中，如下图所示。

二、另一种步路方式——沿几何体步路

很多时候，管道线路的走势是沿着某些参考的面，如地面或者设备的钢结构；这个时候的管道布线其实还有另一种方法，即—沿几何体步路：

1、通过添加法兰新建一条线路

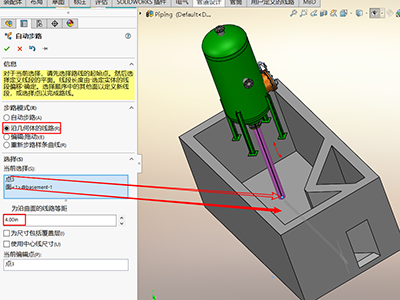

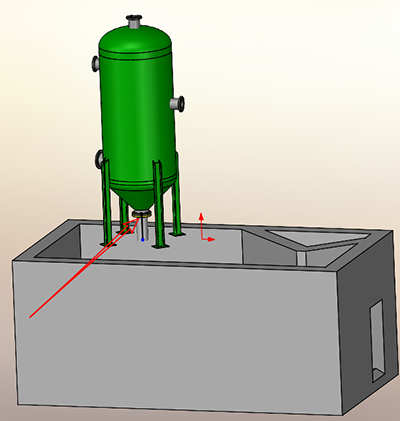

2、开始“自动步路”，选择将要延伸的连接点与相应的面，指定两者之间的偏移距离。即可完成线路的布置。

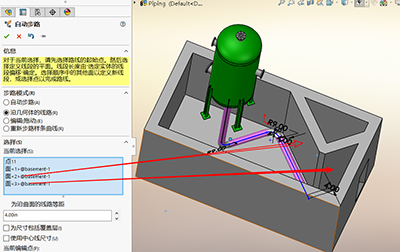

3、以同样的方式选择不同的参考平面，完成其他线路的布置。

三、间隙验证与干涉检查

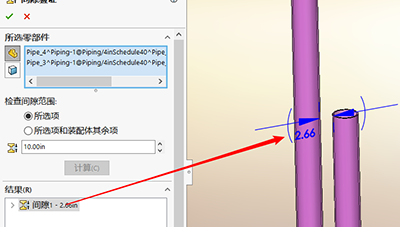

在多条管道设计的工作中，有在管道密集处，软件自动布置出来的线路时可能会有肉眼难以发现的管道之间的干涉；或者由于特殊要求，管道之间的距离不得小于一定的值。

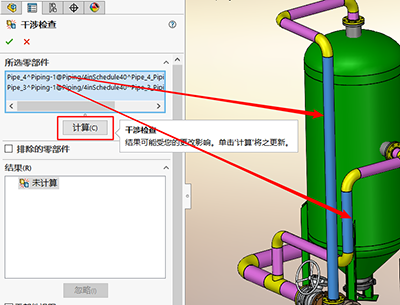

这个时候就需要我们使用相应的工具对管道之间进行检查，以来判断是否符合我们的设计要求。

总结

使用SOLIDWORKS Routing可以帮助使用者快速完成线路的布置，本次分享我们为大家提供了三种技巧，来帮助使用者更好的使用SOLIDWORKS Routing完成其管道设计的工作。
