MeshFree方法在钢结构分析中的理论与应用

背景介绍

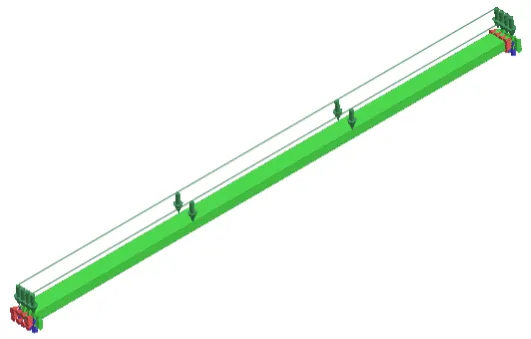

MeshFree是一款界面友好的高效性无网格仿真软件。本文利用经典简支梁模型,分别利用NASTRAN、MeshFree计算了梁的最大挠度,并与经典理论解进行对比分析。简支梁模型及参数如下图所示:

模型尺寸:5*2.5*150;材质:钢,弹性模量=200000MPa,泊松比=0.3。

边界条件:两端简支;横向均匀载荷1MPa

基于MeshFree的钢结构理论解与仿真分析的图1





模型结果

基于meshfree的计算结果如下图所示,最大挠度为5.05。

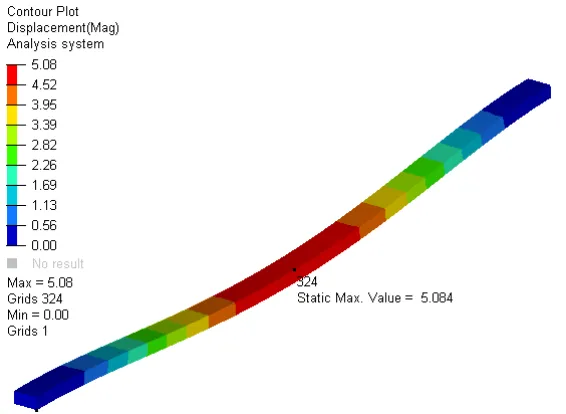

有限元模型单元采用solid,基本尺寸为2.5,基于NASTRAN的结果如下图所示,最大值为5.08。

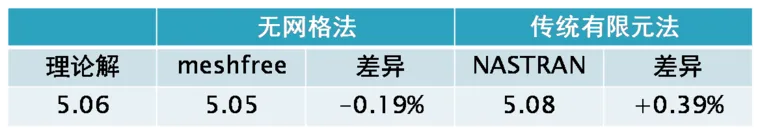

将上述的结果汇总如下:




结果讨论

基于上面的对比分析可知:

①在本文的讨论范围内,对于静态的结构分析,meshfree的计算精度达到传统有限元的水平;
②本人对meshfree的操作体验,界面友好,简单快捷,后处理高效方便。
