复杂几何特征SPH单元生成新方法

该功能需在DYNA面板下实现,模型示意如下图所示,为一封闭壳体空腔



1、切换到TANK模块,操作见下图



ANSA会对封闭几何体进行自动识别,并弹出如下窗口,选择inner

生成SPH单元新的方法简单有效,适合复杂几何特征的图3


软件切换到TANK截面。并在右侧出现如下菜单,我们需要使用如下几个命令

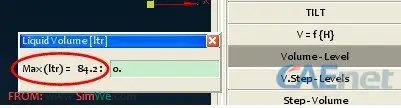

点击Volume——Level,可以查看到空腔的最大体积,也就是SPH单元充满的体积

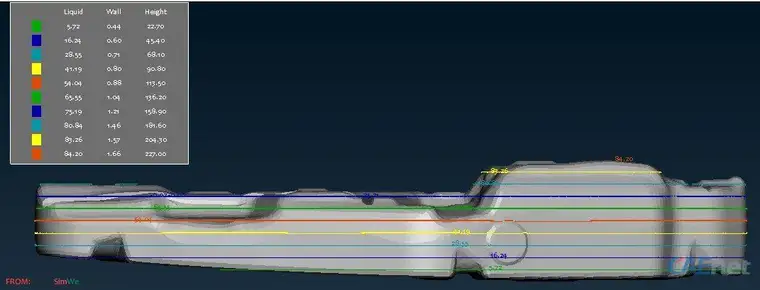

点击STEP_Volume,可以查看不同液面高度时,空腔中液体的体积



下面开始生成SPH单元

点击SPH,并输入软件计算出的最大体积,定义SPH粒子的密度,回车



新建一个SPH属性,并双击赋予刚定义的SPH粒子
