Matlab有限元编程实例:四/八节点四边形单元悬臂梁分析

导读:大家好,我是SimPC博士,主要从事工程结构抗震及减隔震研究,玻璃成型热工设备流动及传热研究,玻璃材料力学性能研究。精通有限元等数值算法的实现,有限元软件二次开发,数据处理,偏微分方程求解,优化算法,GUI界面开发等。有多项科研成果,其中SCI论文4篇,EI3篇,专利2篇。

近日我注册并认证了技术邻专栏,将在技术邻官网和App给平台用户带来Matlab有限元编程、复杂函数拟合和偏/常微分方程求解、隔震建筑Abaqus建模仿真分析等相关内容。点击试看《Matlab有限元编程从入门到精通》。


本文的案例主要以受均布荷载和集中荷载的变截面悬臂梁为研究对象,通过matlab编制四节点和八节点四边形单元有限元程序来对悬臂梁进行受力分析,提供对应有限元基本理论讲解的同时展示相应代码的实现技巧。



一、问题概述

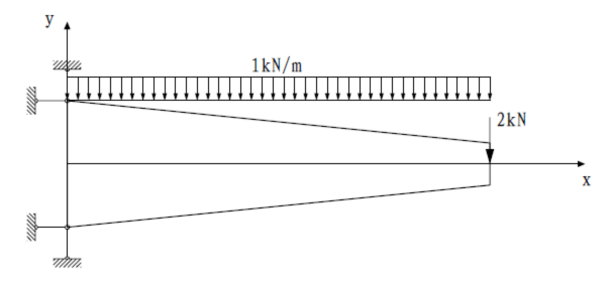

如图1-1 所示,某变截面悬臂梁长度为2m,截面面积由0.6m至0.2m线性变化,受作用在自由端节点的集中荷载2P=kN和竖直方向均布荷载q=1kN/m作用,按 平面应力问题分析,求解自由端节点挠度。变截面悬臂梁采用C30混凝土,弹性模量为E= 4 3 10 MPa,泊松比为。编制四节点和八节点四边形单元有限元程序,最终得到梁的变形。


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图1

图1-1 变截面悬臂梁



二、求解思路

对于本问题采用基于MATLAB 编制有限元分析程序进行求解,其基本组成部分包括前处理模块、分析主程序模块和后处理模块。在前处理模块中,实现节点坐标输入、单元节点编号、网络划分以及边界条件输入等工作;在分析主程序模块中,求解整体刚度方程;在后处理模块中,实现结果显示、数据输出等工作。本文主要针对四节点四边形单元与八节点四边形单元理论和对应的计算程序进行讲解。


有限元法的基本步骤:

  1. 几何域离散,获得标准化的单元;
  2. 通过能量原理(虚功原理或最小势能原理,获得单元刚度方程;
  3. 单元的集成(装配);
  4. 处理位移边界条件;
  5. 计算支反力;
  6. 计算单元的其他物理量(应力应变)。
  7. 这几步中, 最核心的内容是单元研究,具体包括:
  8. 节点描述
  9. 场描述
  10. 单元刚度方程。

接下来的内容主要以单元的描述为核心内容,结合 matlab代码,为大家讲解本案例 有限元matlab编程过程。

平面问题的平衡方程、几何方程、物理方程

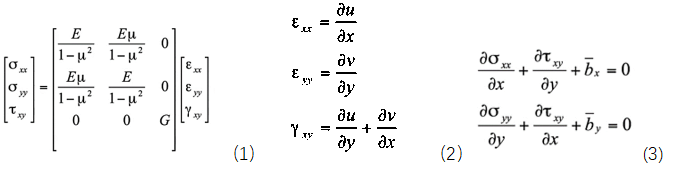

平面问题的弹性力学基础理论是推导有限元方程的基础,所以先罗列出平面问题的平衡方程、几何方程、物理方程,具体如公式(1)-(3)所示。至于这些方程的推导过程大家可以参考任意弹性力学课本,都会进行详细的讲解。


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图2

等参单元在有限元方法中,若要离散边界为曲线或曲面的求解域,需要建立将形状规则的单元变换为边界为曲线或曲面的单元的方法,在有限元法中对应此问题所采用的变换方法是等参变换,即单元几何形状的变换和单元内长函数采用相同数目的节点及相同的插值函数进行变换。同样我们今天要讲的四边形单元也从其对应的等参单元的基础理论讲起。


  1. 四边形单元可以由自然坐标系中的矩形单元映射而成,映射关系如图2-1所示。


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图3

图2-1 平面四节点矩形单元的映射关系


   在自然坐标系下,矩形单元是规则化的,当自然坐标系中的单元取为双线性单元时(也即为四节点四边形单元),平面四节点矩形单元如图2-2所示,单元有4个节点,8个自由度。单元的形函数定义如下:


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图4 (4)



   其中,
四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图5和  四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图6为自然坐标系下的节点坐标值。



   单元从自然坐标系到物理坐标系的映射为


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图7


   在进行映射变换时候,要求单元两个坐标系下的节点编号要对应。



   单元的节点变量用型函数进行插值,有


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图8                   (7)



function N=ShapeFun(s,t)            N1=1/4*(1-s)*(1-t);N2=1/4*(1 s)*(1-t);N3=1/4*(1 s)*(1 t);N4=1/4*(1-s)*(1 t);N=[N1 0 N2 0 N3 0 N4 0;0 N1 0 N2 0 N3 0 N4];end

同理平面八节点矩形单元如图2-3所示,单元共有8个节点,16个自由度。单元的形函数定义如下:

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图9    (8)


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图10       (9)


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图11   (10)



   其中,
四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图12和  四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图13为自然坐标系下的节点坐标值。



   单元从自然坐标系到物理坐标系的映射为


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图14      (11)


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图15        (12)



   在进行映射变换时候,要求单元两个坐标系下的节点编号要对应。



   单元的节点变量用型函数进行插值,有


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图16   (13)



function N=ShapeFun(s,t)
%% 四边形八结点等参单元形函数矩阵 % 角点N1=1/4*(1-s)*(1 t)*(-s t-1); N2=1/4*(1-s)*(1-t)*(-s-t-1); N3=1/4*(1 s)*(1-t)*(s-t-1); N4=1/4*(1 s)*(1 t)*(s t-1); % 边中点 N5=1/2*(1-t^2)*(1-s); N7=1/2*(1-t^2)*(1 s); N6=1/2*(1-s^2)*(1-t); N8=1/2*(1-s^2)*(1 t); N=[N1 0 N2 0 N3 0 N4 0 N5 0 N6 0 N7 0 N8 0;0 N1 0 N2 0 N3 0 N4 0 N5 0 N6 0 N7 0 N8];

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图17

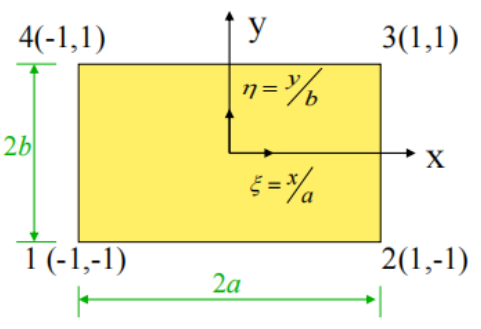

图2-2 平面四节点矩形单元

图2-3 平面四节点矩形单元

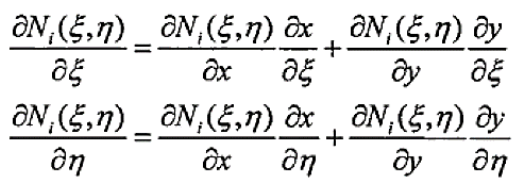

   等参单元中除了完成如公式(5)(6)(10)(11)的坐标映射外,还需要完成坐标偏导数的映射和面积/体积的映射,因为在最终推导出的单元刚度矩阵表达式,即一个积分函数中会包含坐标的偏导项和坐标的面积积分项,如公式(x)所示,所以接下来我们研究坐标偏导项的映射关系。根据链式求导法则,形函数对自然坐标系的导数为

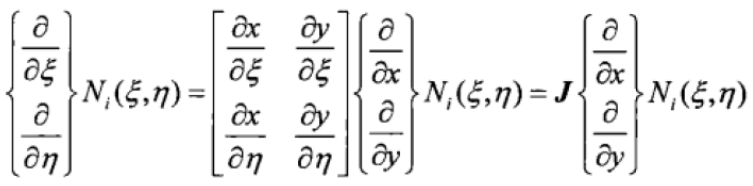

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图19     (14)



   写成矩阵的形式就是


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图20     (15)



   其中,J被称为Jacobi矩阵。反过来,形函数对物理坐标的导数为


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图21         (16)



   另外,对于二维平面单元还要完成面积的映射,为

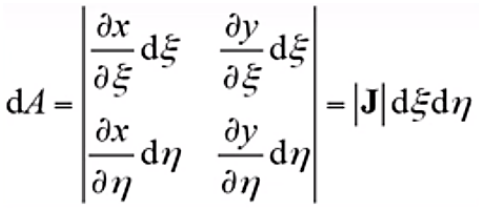

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图22              (17)



   可以看出Jacob矩阵在等参变化中扮演着至关重要的角色,Jacob矩阵具体的表达式如下所示,


四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图23       (18)



   公式18对应的八节点单元雅各比矩阵的求解代码为:



function J=Jacobi(ie,s,t,Elements,Nodes)            ENodes = Elements(ie,:);                 %获取单元结点 xe = Nodes(ENodes(:),:);                 %获取节点坐标 x1=xe(1,1);y1=xe(1,2); x2=xe(2,1);y2=xe(2,2); x3=xe(3,1);y3=xe(3,2); x4=xe(4,1);y4=xe(4,2); J=1/4*[-(1 t) -(1-t) 1-t 1 t;1-s -(1-s) -(1 s) 1 s]*[x1 y1;x2 y2;x3 y3;x4 y4];end

    公式18对应的四节点单元雅各比矩阵的求解代码为:


function J=Jacobi(ie,kesi,yita,Elements,Nodes)            ENodes = Elements(ie,:);                 %获取单元结点 xe = Nodes(ENodes(:),:);                 %获取结点坐标 x1=xe(1,1);y1=xe(1,2); x2=xe(2,1);y2=xe(2,2); x3=xe(3,1);y3=xe(3,2); x4=xe(4,1);y4=xe(4,2); J=1/4*[-(1-yita),(1-yita),(1 yita),-(1 yita);-(1-kesi),-(1 kesi),(1 kesi),(1-kesi)]*[x1 y1;x2 y2;x3 y3;x4 y4];end
3、刚度矩阵的推导

为了求出上述平面四节点和八节点单元的单元刚度矩阵,需要借助能量原理(虚功原理、最小势能原理)进行推导,能量原理的推导过程大家可以参考任意一本有限元理论书籍,都会有详细的推导过程,这里就不做进一步推导讲解,直接给出物理坐标和几何坐标系下的刚度矩阵的公式

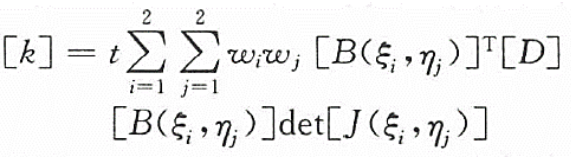

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图24   (19)

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图25   (20)

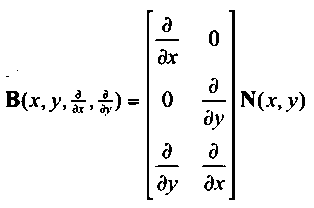

其中B矩阵为应变矩阵,如下式;D矩阵为材料刚度矩阵,如公式(1)所示,是物理方程中表征应力应变关系的矩阵。从上述刚度矩阵的表达式可以看出,自然坐标和物理坐标间要完成坐标映射、偏导映射、面积隐射三个部分,具体映射公式已在上一节的等参单元讲解中详细给出。

                四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图26        (21)

4、高斯积分

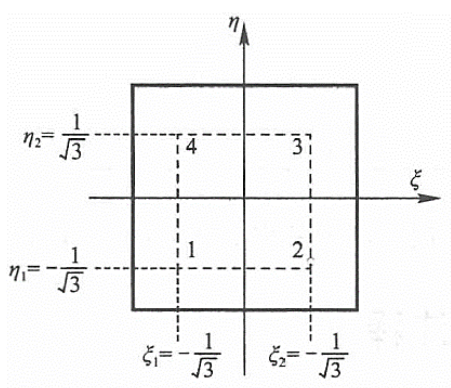

公式(20)中的单元刚度矩阵通过数值积分求得,本案例中的四节点和八节点四边形等参单元均采用2*2个积分点的高斯积分即可求得精确结果。高斯积分点的坐标具体如图所示。

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图27

4-1 Gauss积分点示意图

公式(20)写成数值积分的形式为

       四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图28        (22)

对于8节点单元实现上述数值积分的代码如下所示:


r = [-sqrt(1/3) sqrt(1/3)];             % 2*2 高斯积分点 s = [r(1) r(1) r(2) r(2)]; t = [r(2) r(1) r(1) r(2)];              % 高斯积分点坐标for i=1:4         J = Jacobi(E_ID,s(i),t(i),Elements,Nodes);             % 雅可比矩阵         Nst = DiffShapeFun(s(i),t(i));        % 形函数关于自然坐标s,t求导         Nxy = zeros(8,2);         for j=1:8           Nxy(j,:) = (J\Nst(j,:)')';             % 形函数关于 x,y 求导=inv(J)*Nst         end         Bm = [Nxy(1,1) 0 Nxy(2,1) 0 Nxy(3,1) 0 Nxy(4,1) 0 Nxy(5,1) 0 Nxy(6,1) 0 Nxy(7,1) 0 Nxy(8,1) 0;             0 Nxy(1,2) 0 Nxy(2,2) 0 Nxy(3,2) 0 Nxy(4,2) 0 Nxy(5,2) 0 Nxy(6,2) 0 Nxy(7,2) 0 Nxy(8,2);             Nxy(1,2) Nxy(1,1) Nxy(2,2) Nxy(2,1) Nxy(3,2) Nxy(3,1) Nxy(4,2) Nxy(4,1) Nxy(5,2) Nxy(5,1) Nxy(6,2) Nxy(6,1) Nxy(7,2) Nxy(7,1) Nxy(8,2) Nxy(8,1)];         ke = ke det(J)*Bm'*D*Bm*Width;  %数值积分  end

5、均布荷载的施加

在有限元中分布力要转为等效节点荷载,而确定等效节点荷载的方法也是通过能量原理推导得到

          四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图29       (22)

上式中,第一项代表体积力的等效荷载,第二项代表面积力的等效荷载,这个案例我们只考虑面力荷载。实现公式22的代码为


function Pe=UniLoad(ie,N_ID_p1,q0,Nodes,Elements)     k=-0.625e-3;                            % 均布荷载值 N/mms = [-sqrt(1/3) sqrt(1/3)];                 % 2*2 高斯积分点ENodes = N_ID_p1(ie,:);                    %获取单元结点号Pe=zeros(16,1);                          %生成临时单元节点力零列向量x1=Nodes(ENodes(1),1);x6=Nodes(ENodes(4),1);L16=abs(x6-x1);                          %单元长度for i=1:2                                 %用于高斯积分的求和循环    N_q=ShapeFun(s(i),1);                   % 4级子程序:ShapeFun(s(i),1)    q_x=q0;    Pe=Pe N_q'*q_x*[0;L16/2];            endend

三、Matlab有限元编程精品课

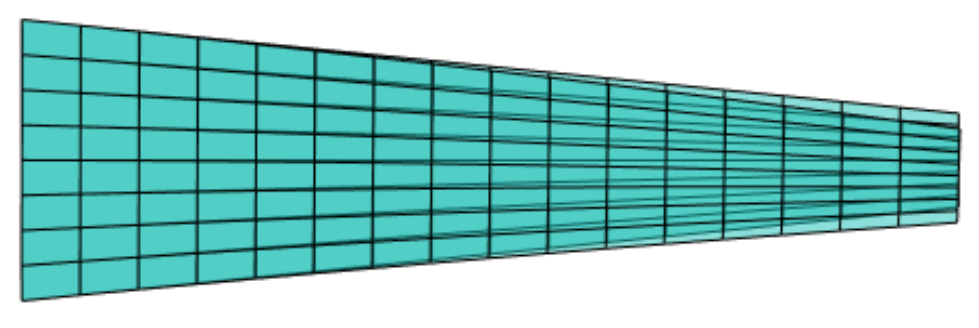

网格划分及变形结果如图3-1所示。本案例的详细视频教程和对应的matlab源码,请关注我的技术邻官网和APP精品课程《Matlab有限元编程从入门到精通10讲》,点击试看《Matlab有限元编程从入门到精通》。

四节点/八节点四边形单元悬臂梁的Matlab有限元编程——《Matlab有限元编程从入门到精通》系列的图30

图3-1 梁变形结果
