SimSolid在汽车车灯透镜组模态分析中的试用体验

试用SimSolid 对汽车车灯透镜组模态分析

汽车灯具作为汽车上一个关键部件,长期工作在振动环境下, 其刚度强度,以及结构动力学特性等对车灯的寿命及使用都非常重要。利用有限元软件对车灯透镜组进行模态分析,得到模态振型图,找出灯具上结构动力学设计的薄弱环节,并对其进行结构优化是当前车灯零部件工程师的工作之一。本文针对某车型透镜组,使用Altair的最新无网格软件SimSolid及有限元软件Abaqus进行模态分析,来探究Simsolid的计算精度和效率,供大家学习和交流。


探究目的:

1)熟悉SimSolid模态分析步骤。

2)利用车灯透镜组探究SimSolid计算装配体的精度和效率。





 模型信息:

NO.部件部件名称材料密度 (kg/m3)弹性模量 (MPa)泊松比
1透镜GLASS2520720000.22
2透镜支架STEEL78502100000.3
3反射镜ALUM2780730000.33
4透镜组支架PBT-GF30131090000.437
5遮光板STEEL78502100000.3


车灯透镜组模态分析

①打开Simsold,设置Geometry import settings。


试用SimSolid 对汽车车灯透镜组模态分析的图7试用SimSolid 对汽车车灯透镜组模态分析的图8试用SimSolid 对汽车车灯透镜组模态分析的图9

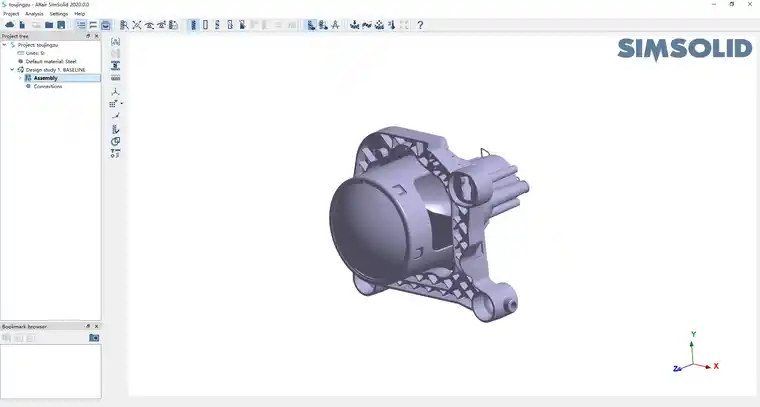

②导入几何模型:操作路径Project→import from file→“toujingzu.stp”几何文件保存位置→确定导入。


试用SimSolid 对汽车车灯透镜组模态分析的图11

③几何模型检查:导入几何后,通过Check geometry defects,检查几何是否存在缺陷,如果提示信息no defects are found,点击ok。

④定义基本单位及材料属性:点击单位按钮,设置基本单位。双击Default material或者点击Assembly,再点击试用SimSolid 对汽车车灯透镜组模态分析的图12按照表格中透镜组的材料选择相应材料信息,如果菜单没有自己的材料,也可自行定义。

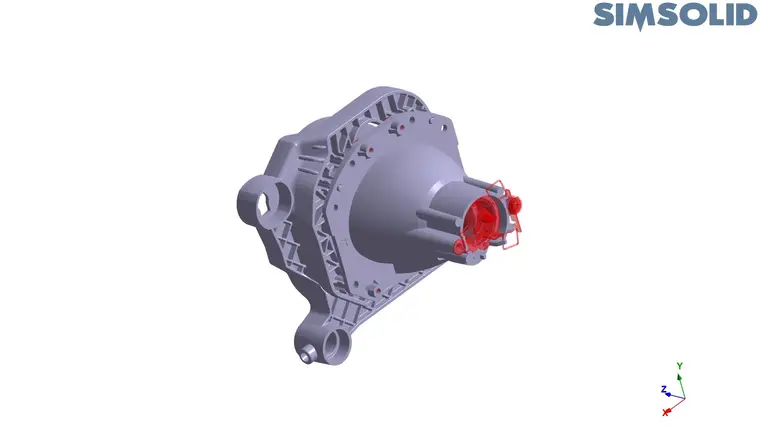

⑤ 因只关注透镜组整体模态参数,所以Suppres螺栓及一些附件,见下图红色零件。


试用SimSolid 对汽车车灯透镜组模态分析的图14

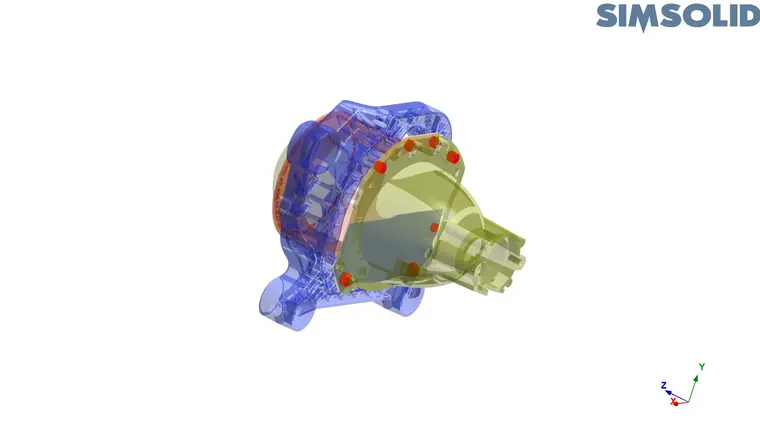

⑥创建连接:在螺栓面处添加连接


试用SimSolid 对汽车车灯透镜组模态分析的图16

⑦设置求解参数:max number of adaptive solution=3,勾选Adapt to features。

试用SimSolid 对汽车车灯透镜组模态分析的图17


⑧创建模态分析:点击Modal,提取4阶,进入模态分析。

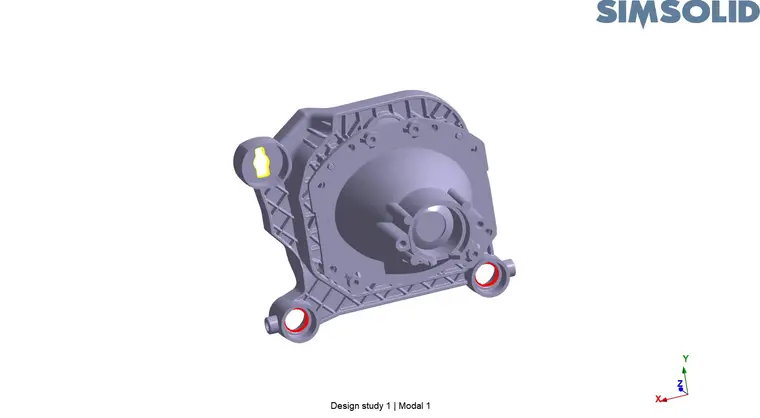

⑨设置边界条件:固定约束3个面。

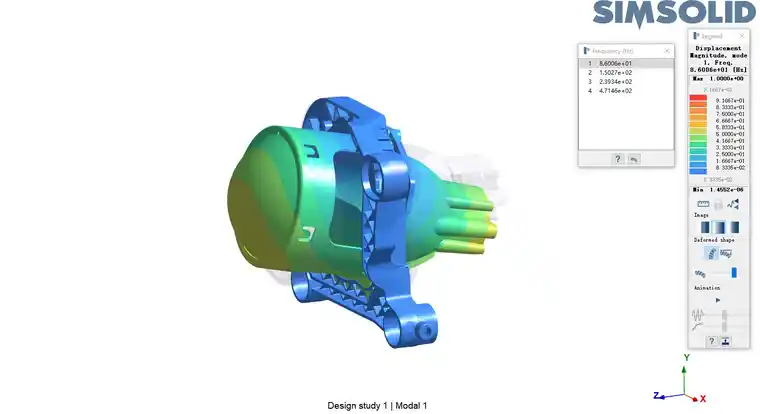

⑩点击运算并查看结果

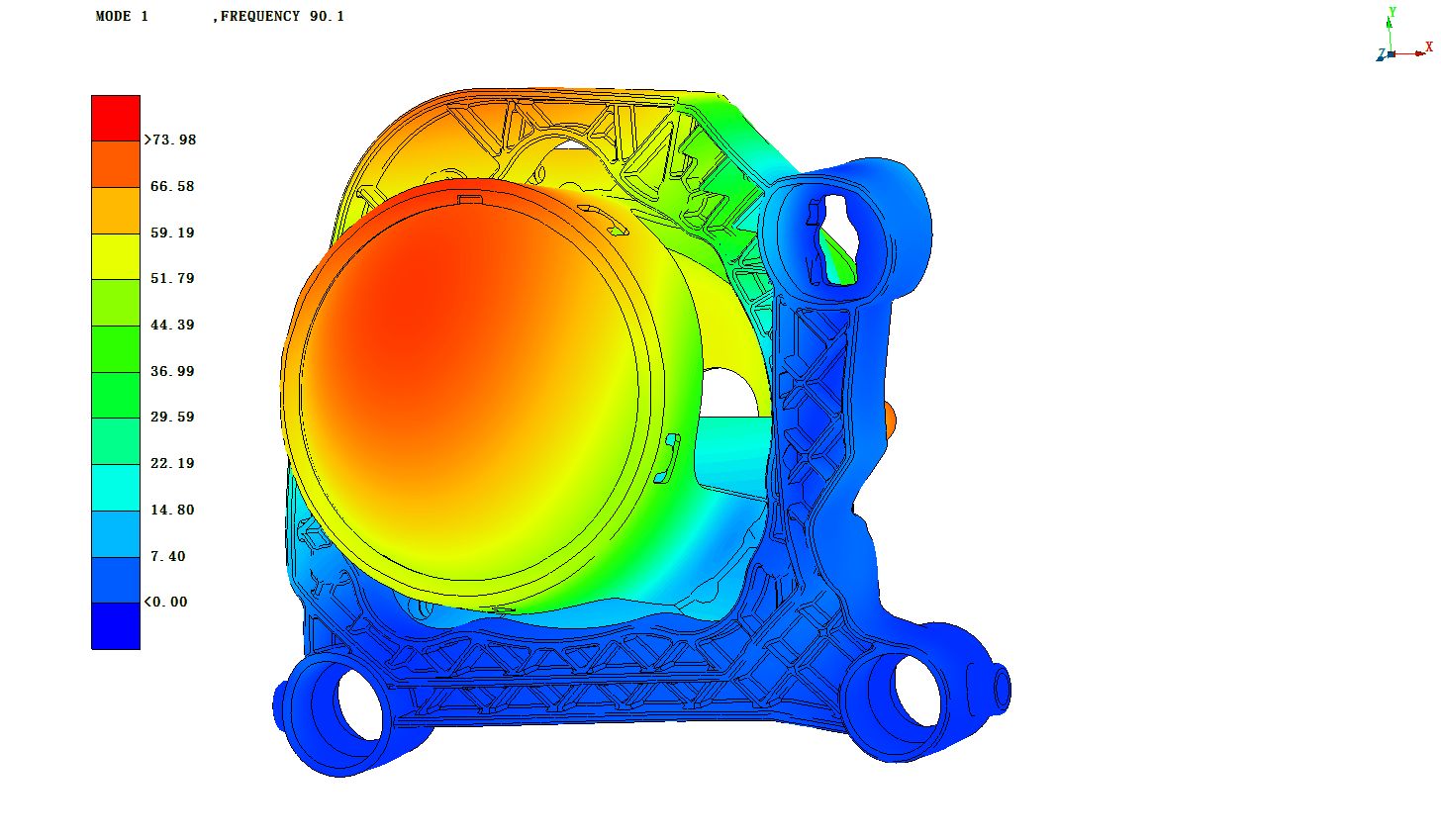

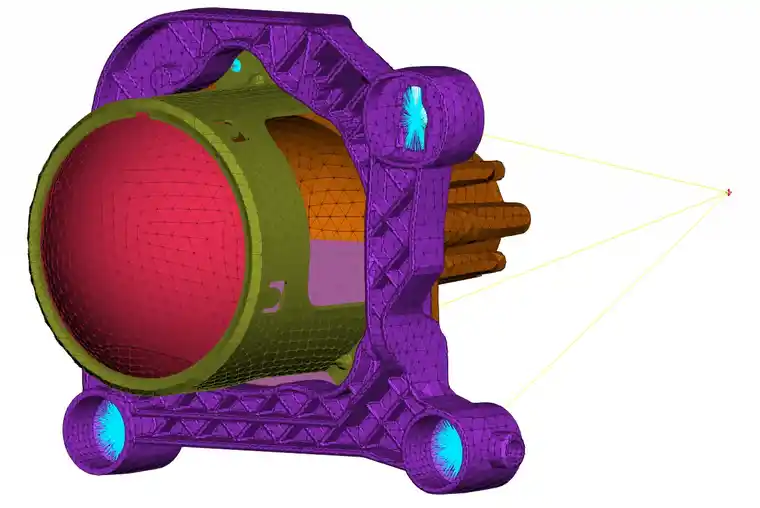

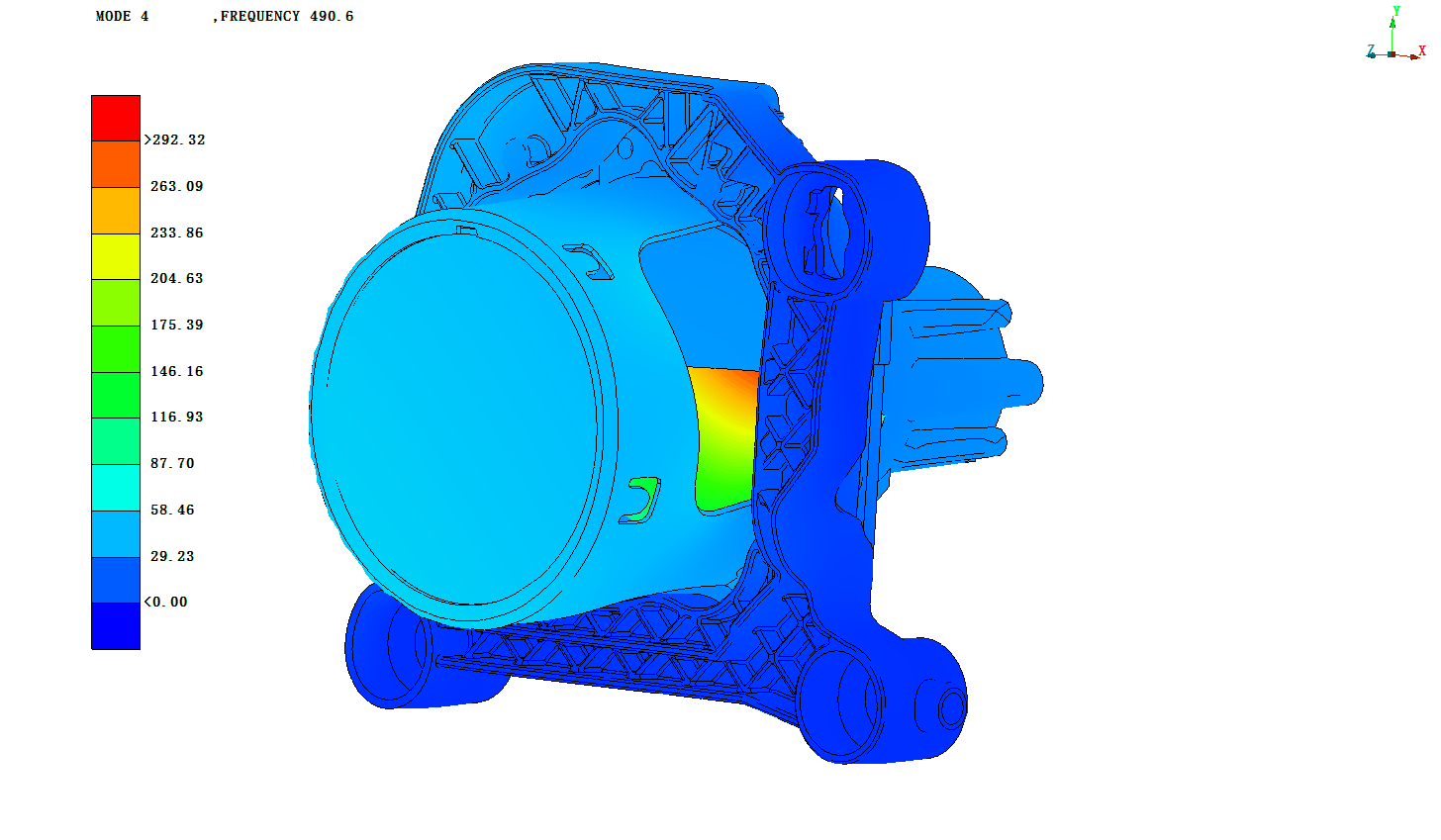

以下为Abaqus相同条件下。计算数据及截图。

试用SimSolid 对汽车车灯透镜组模态分析的图31


试用SimSolid 对汽车车灯透镜组模态分析的图33





试用SimSolid 对汽车车灯透镜组模态分析的图38

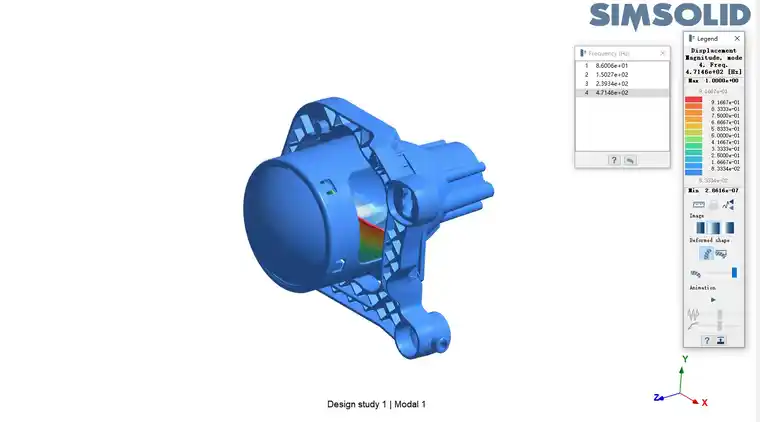

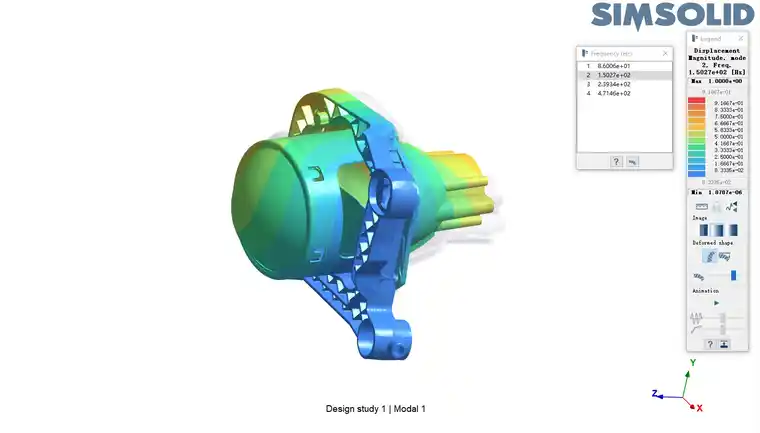

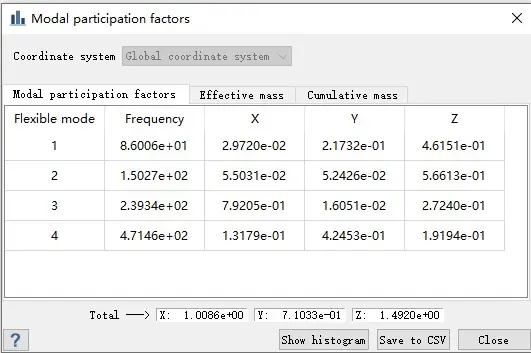

Simsold前四阶模态结果为86Hz,150Hz,239Hz,471Hz。Abaqus前四阶模态结果为90Hz,158 Hz,255 Hz,491 Hz。模态频率相差不大,且振型基本一致。


试用探究体会:

1)Simsold无网格有限元分析作为为设计工程师开发的结构分析软件简单易用,以及运算高效性是值得认可的,对于常规结构分析,模态分析,动力学分析及热分析在设计阶段使用,Bookmark很好用。

2)Simsold计算结构分析时精度是值得肯定的(有很多模型验证及验证计算白皮书),本例中车灯透镜组总成计算,模态频率及振型趋势一致,但至于本例频率计算值有一定差距,猜测原因有:Suppres螺栓及一些附件,可能导致运算结果有一定差距;自动连接接触面的可能有重合关系,使其刚度变大;接下来针对以上猜测逐步进行验证。
