以力学拉伸试样件为载体,将simsolid软件计算结果与实验结果进行比较,仿真分析时建立模型同实验样品一致,建立应变片相应的几何区域,在simsolid中查看相应区域应力值,与实验数据进行对比,验证simsolid软件计算的精度。
试验材料使用12Cr2Mo1的韧性材料进行试验,首先根据尺寸进行车间加工,将试样件的相关区域粘贴应变片,粘贴完成后连接相关线路将试样件在万能试验机上进行试验,加载过程为20KN、30KN………80KN,加载到相对应数值时,试验机在相应拉力下停止两分钟,能够让应变仪记录准确的微应变数据。试样尺寸和应变片位置如下如所示

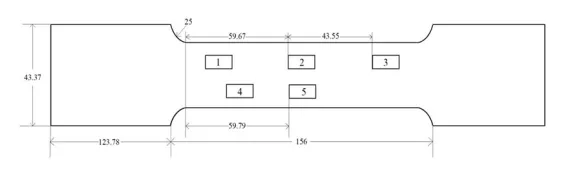

图1:实验样品几何尺寸

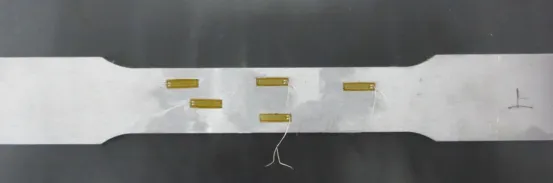

图2:实验样品
采用相同的边界条件对试样件进行建模用simsolid软件进行分析计算,边界条件为一端固定、一端拉伸,计算后相应位置处的等效应力云图如下:

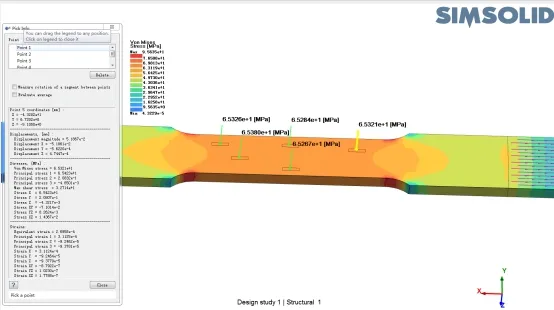

1、20KN时五个应变片处等效应力
2、30KN时五个应变片处等效应力

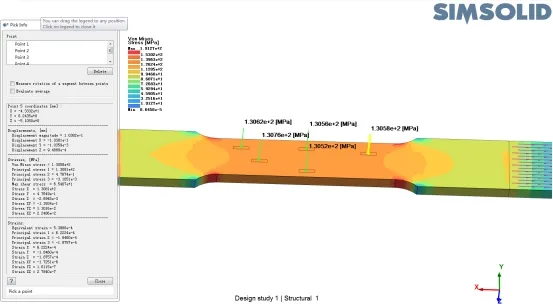

3、40KN时五个应变片处等效应力

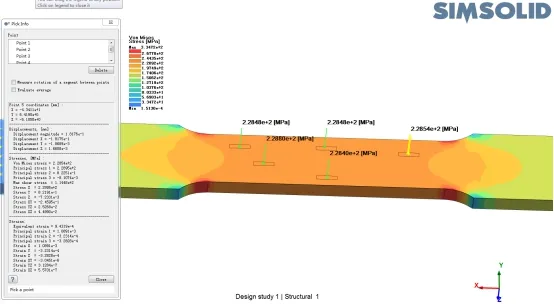

4、50KN时五个应变片处等效应力

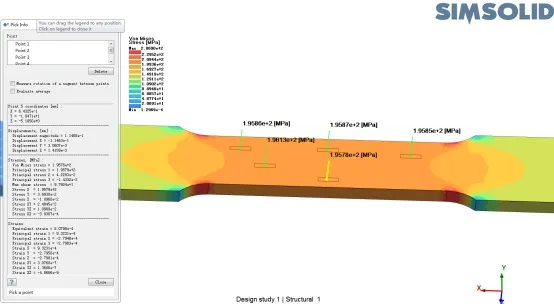

5、60KN时五个应变片处等效应力

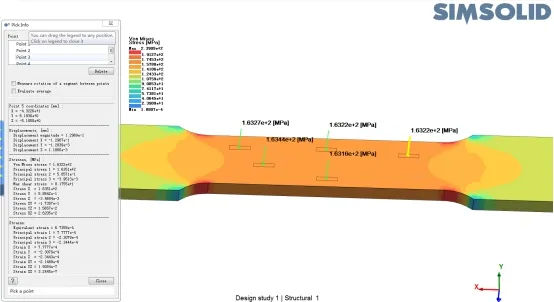

6、70KN时五个应变片处等效应力
7、80KN时五个应变片处等效应力
在实验时应变仪数据变化灵敏,采用多记录求平均值方法计算。实验应变片平均数据如下表:
表1 对应应变片微应变数值
应变片1 | 应变片2 | 应变片3 | 应变片4 | 应变片5 | |
20KN平均值 | 309 | 319 | 326 | 309 | 320 |
30KN平均值 | 463 | 477 | 465 | 470 | 466 |
40KN平均值 | 625 | 640 | 617 | 623 | 645 |
50KN平均值 | 765 | 790 | 764 | 777 | 798 |
60KN平均值 | 916 | 970 | 912 | 959 | 983 |
70KN平均值 | 1064 | 1104 | 1052 | 1098 | 1136 |
80KN平均值 | 1227 | 1263 | 1216 | 1266 | 1311 |
根据微应变数据计算出该应变片处的应力值,同仿真数据进行对比分析,如下表:
表2:实验数据与仿真数据对比分析
应变片1(应力值MPa) | 应变片2(应力值MPa) | |||||||
力/KN | 试验 | ABAQUS | simsolid | 误差 | 试验 | ABAQUS | simsolid | 误差 |
20 | 63.6 | 65.6 | 65.32 | 2.70% | 65.7 | 65.3 | 65.28 | -0.64% |
30 | 91.4 | 98.5 | 97.98 | 7.20% | 98.3 | 97.9 | 97.93 | -0.38% |
40 | 128.7 | 131.3 | 130.62 | 1.49% | 131.8 | 130.6 | 130.56 | -0.94% |
50 | 157.7 | 164.1 | 163.27 | 3.53% | 162.8 | 163.2 | 163.22 | 0.26% |
60 | 188.8 | 196.9 | 195.86 | 3.74% | 199.8 | 195.9 | 195.87 | -1.97% |
70 | 219.1 | 229.7 | 228.48 | 4.28% | 227.5 | 228.5 | 228.48 | 0.43% |
80 | 252.8 | 262.6 | 261.06 | 3.27% | 260.2 | 261.2 | 261.12 | 0.35% |
应变片3(应力值MPa) | 应变片4(应力值MPa) | ||||||
试验 | ABAQUS | simsolid | 误差 | 试验 | ABAQUS | simsolid | 误差 |
67.2 | 65.4 | 65.32 | -2.80% | 63.6 | 65.4 | 65.38 | 2.80% |
95.9 | 98.1 | 97.88 | 2.06% | 92.5 | 98.1 | 98.05 | 6.00% |
127.1 | 130.8 | 130.58 | 2.74% | 128.3 | 130.8 | 130.76 | 1.92% |
157.3 | 163.5 | 163.22 | 3.76% | 159.9 | 163.5 | 163.44 | 2.21% |
187.9 | 196.2 | 195.85 | 4.23% | 197.6 | 196.2 | 196.13 | -0.74% |
216.7 | 229 | 228.54 | 5.46% | 226.1 | 228.9 | 228.8 | 1.19% |
250.6 | 261.7 | 260.98 | 4.14% | 260.4 | 261.7 | 261.46 | 0.41% |
应变片5(应力值MPa) | |||||||
试验 | ABAQUS | simsolid | 误差 | ||||
65.9 | 65.3 | 65.26 | -0.97% | ||||
96 | 97.9 | 97.91 | 1.99% | ||||
132.8 | 130.6 | 130.52 | -1.72% | ||||
164.5 | 163 | 163.16 | -0.81% | ||||
202.4 | 195.9 | 195.78 | -3.27% | ||||
234 | 228.5 | 228.4 | -2.39% | ||||
270.1 | 261.2 | 261.06 | -3.35% |
上表中误差分析为实验值和simsolid软件计算值比较,通过表中数据可得,试验数据与仿真数值相近,误差在5%左右,通过应变片的实际试验数据很好的验证了仿真数据,说明simsolid软件在线性静力学中计算结果可靠、精度与实验结果相仿。将该模型导入Abaqus中计算后与simsolid计算结果相比较,两者差值更小,同时可说明无网格技术在线性静力学分析计算中的准确性。
采用有限元计算软件ANSYS和无网格计算软件simsold,在边界条件相同状态下,对车轴矫直机进行静力学分析。工况为:当油缸压力为27.5MPa时,矫直机大小钳臂的受力情况以及位移;同时对比两个软件应力和形变数值,为后续结构设计过程中采用simsolid进行结构分析提供依据和保证。
名称 | 材料 | 弹性模量 | 泊松比 | 密度 | 屈服强度 |
底座主板 | Q345B | 206GPa | 0.3 | 7850 | 345MPa |
底座 | ZG310-570 | 206GPa | 0.3 | 7850 | 345MPa |
钳臂 | Q345B | 206GPa | 0.3 | 7850 | 345MPa |
钳口 | 45 | 206GPa | 0.3 | 7850 | 355MPa |
模具 | 42CrMo | 206GPa | 0.3 | 7850 | 930MPa |
边界条件 载荷条件

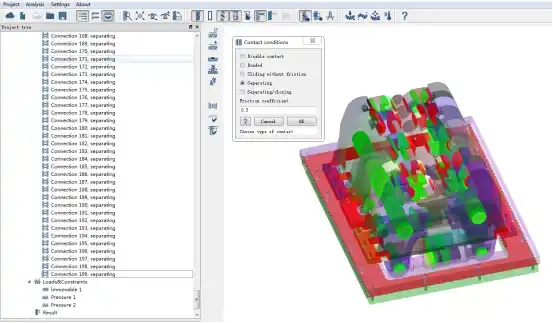

接触对显示
整机应力(MPa) | 大钳臂应力(MPa) | 小钳臂应力(MPa) | |
simsolid | 123.26 | 79.15 | 70.65 |
ANSYS | 136.27 | 87.26 | 76.37 |
误差 | -9.5% | -9.29% | -7.4% |
根据上表结果可知:以ANSYS计算结果为标准值时,simsolid计算应力值都处于偏小状态,最大偏差在9.5%。
表3:位移变形量大小比较
整机位移量(mm) | 大钳臂位移量(mm) | 小钳臂位移量(mm) | |
simsolid | 1.7 | 1.52 | 1.61 |
ANSYS | 1.80 | 1.63 | 1.59 |
误差 | -5.5% | -0.67% | 1.2% |
根据上表结果可知:以ANSYS计算结果为标准值时,simsolid计算位移量处于偏小状态,最大偏差在5.5%。
计算结果数值有差距,根据应力分布和位移变形量云图可知,两个软件在应力值、位移变形量的分布趋势是相近的。说明simsolid计算结果具有一定的准确性。
1、操作便捷。SimSolid软件与HyperMesh相较,在模型处理、网格划分、接触设置方面操作简洁快捷,SimSolid的快速校验功能具有明显的优势。
2.计算速度快。SimSolid在计算性能方面相比ANSYS,计算速度快、计算机内存消耗少。以本案例为例,采用SimSolid计算耗时小于10min,采用ANSYS计算时,因为网格数量大,占用内存多,计算耗时大于12h。
3、计算结果准确、精度高具有很好的参考价值。SimSolid线性静力学计算结果同实验结果、Abaqus计算结果相同,误差在5%之内。采用simsolid接触非线性时计算结果同ANSYS计算结果误差在10%之内,可能是由于两款软件中接触算法不一致导致。个人认为SimSolid软件特别适用于结构设计前期,具有方便、快捷的优势,还能提供有效的可行性方案和结果。设计后期可用SimSolid和传统有限元分析软件进行计算对比,进行精细化设计。
建议将SimSolid与Solidthinking、OptiStruct等结构优化软件联合,完善结构优化建模功能,从而实现产品设计前期结构优化设计的目的。为机械行业新产品研发提供有效的技术支持。
