UG型腔铣策略对比:跟随部件与跟随周边的差异

型腔铣(包括2D、3D)是我们做CAM编程很常用的功能,往往拿到一个工件,开始不知道如何下手,就会先来一个型腔铣。

型腔铣的跟随部件和跟随周边的算法是不同的,我们以一个简单工件为例,说明二者的区别。

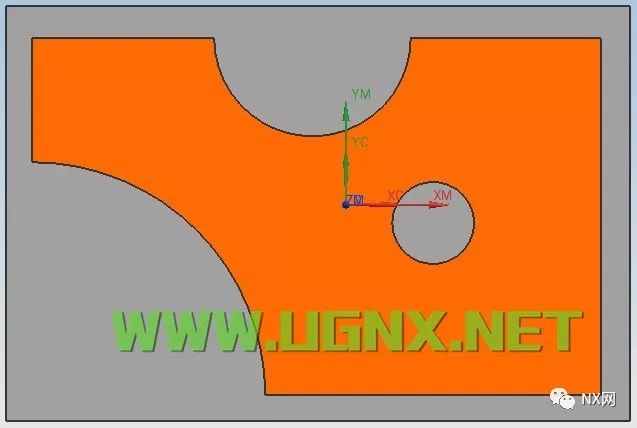

下图加工区域由内外边界组成:

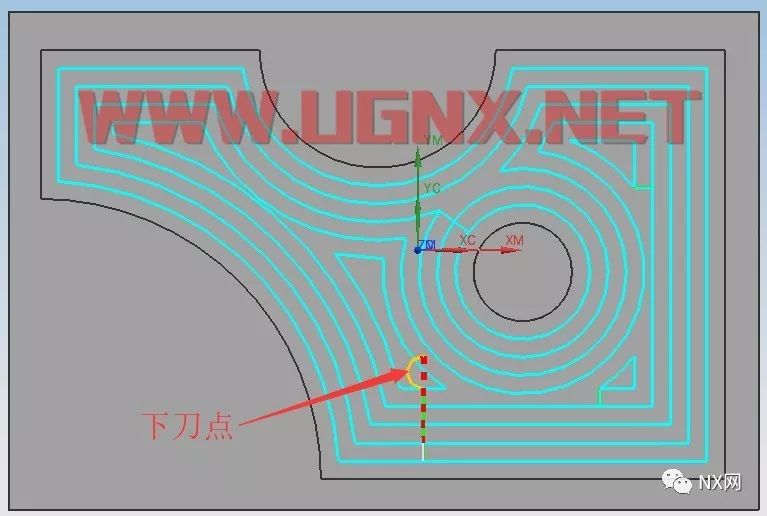

跟随部件:

1、认为内外边界都是部件,按照内外边界做等距偏置,交叉处进行修剪;


2、步进的行进方向为朝向部件,即朝向内外边界行进。这一点很重要,下刀点总是位于离内外边界最远的位置,所以是非常安全的。

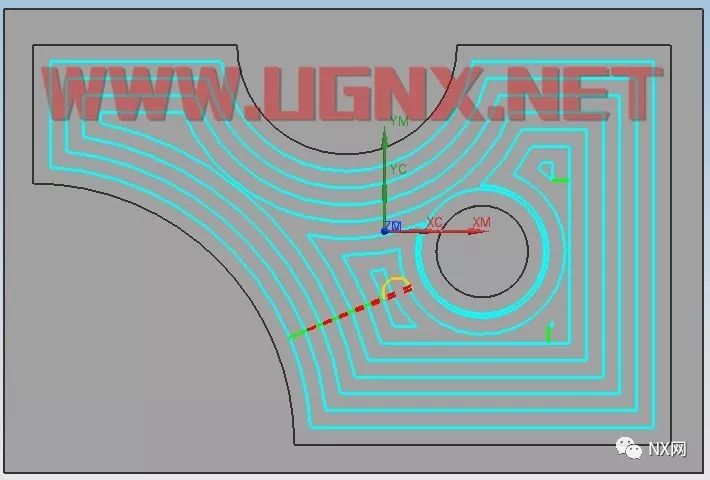

跟随周边:

1、周边指的是零件、毛坯或修剪边界中最外侧的边界。计算方法是按照最外侧的边界向内做等距偏置;



2、步进的行进方向分“向内”和“向外”:




二者对比:

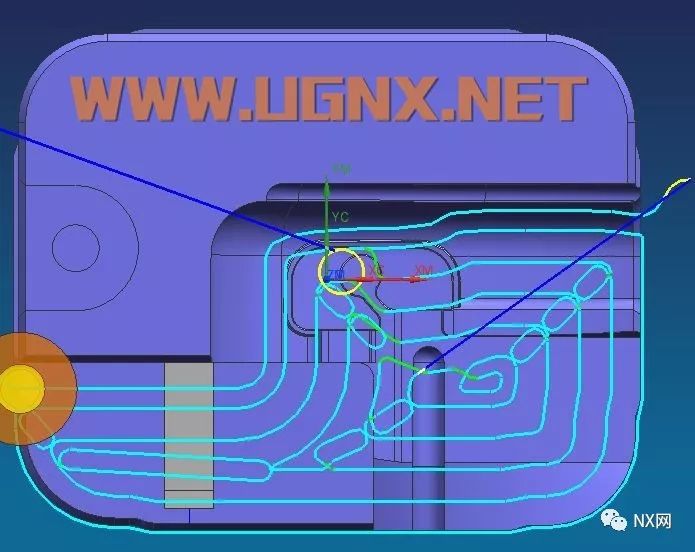

1、跟随部件安全可靠,但路径显得较为零乱,这和算法有关系;

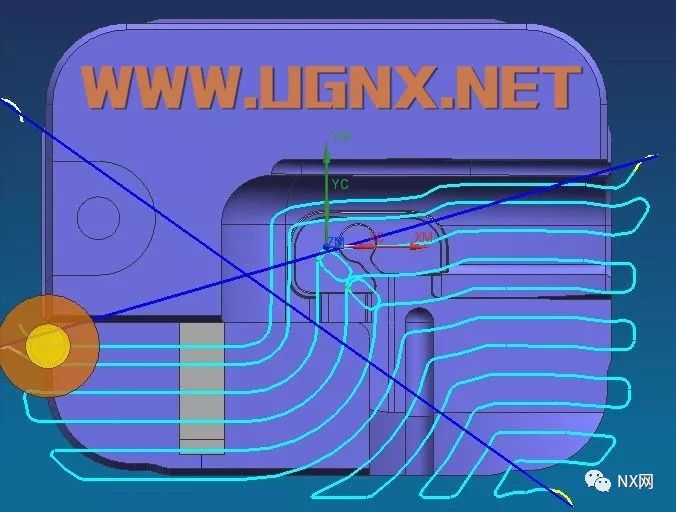

2、跟随周边较为整齐,并且可以控制步进方向(向内、向外)

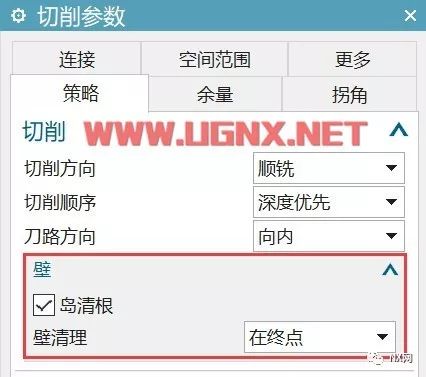

3、跟随周边有“壁清理”选项,应用中是必须勾选的,否则会有安全隐患:

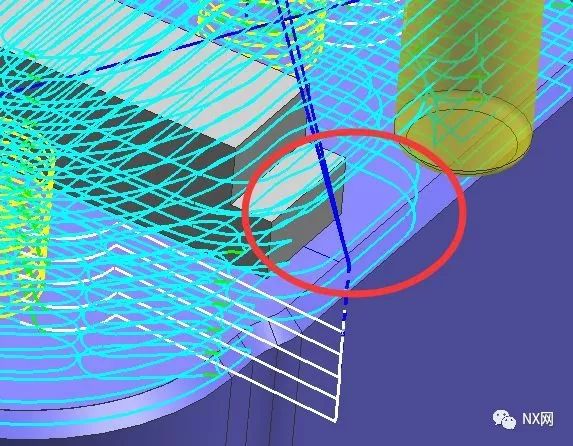

隐患主要是在3D型腔铣的时候有可能会出现中间空刀,下层可能会产生突然的大切深情况:



要点总结:优先使用跟随部件的加工方法。
