一、「匹配边」命令概述

使用匹配边命令可修改面以使其与一个或多个参考对象几何连续。

您可以：

• 使一个面的边与另一个面的边、另一个面的内部或一条曲线匹配。启用关联自由曲面编辑首选项后，在重定位父对象时可以保持与父对象的关系。
• 保持或编辑曲面次数和补片数。
• 编辑曲面极点同时保持匹配连续性。
• 使用“形状控制”来影响匹配的曲面中更改的幅度。

启用关联自由曲面编辑首选项后，匹配边命令将在部件导航器中创建一个“匹配边”特征。

二、示例

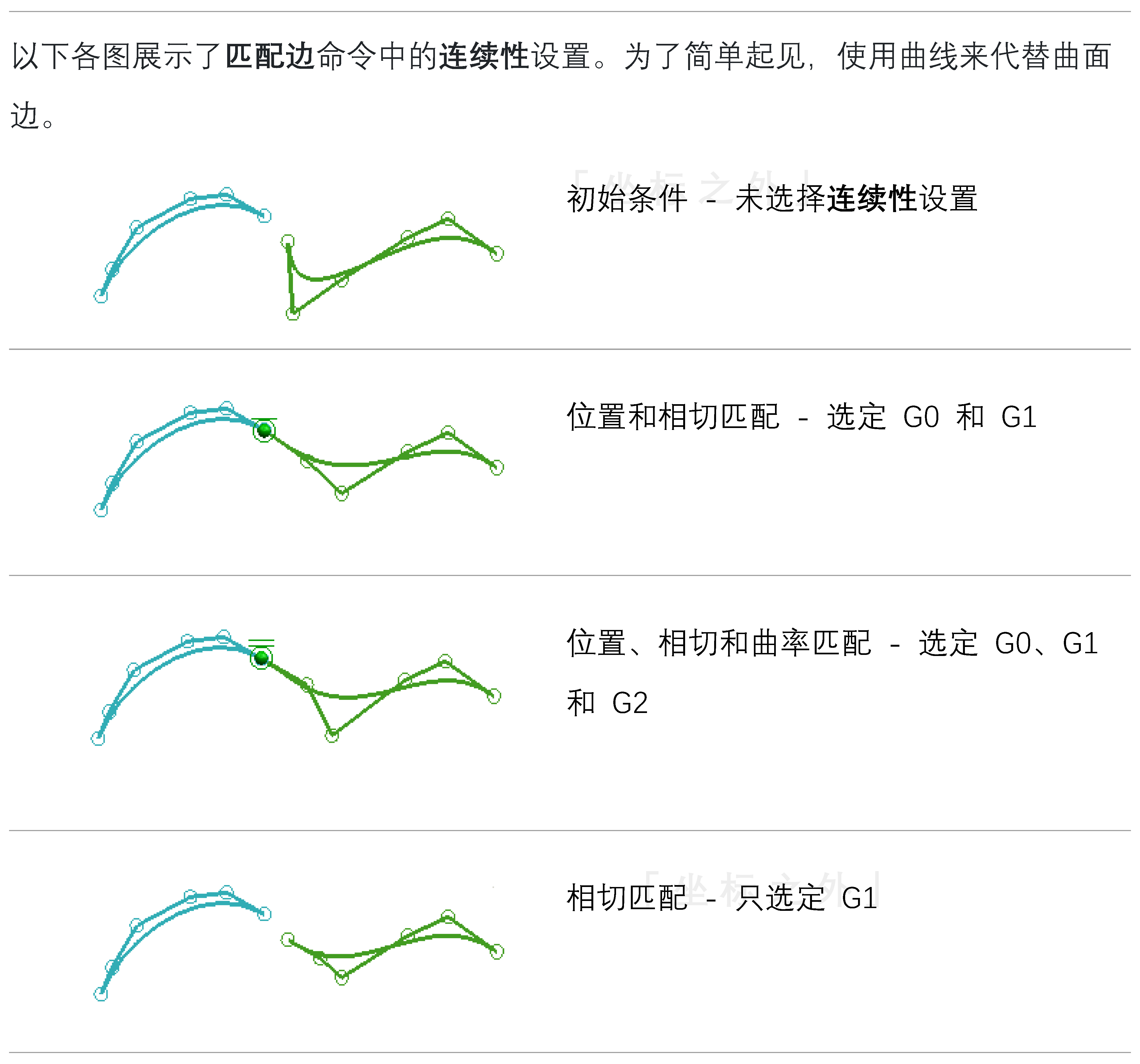

示例一

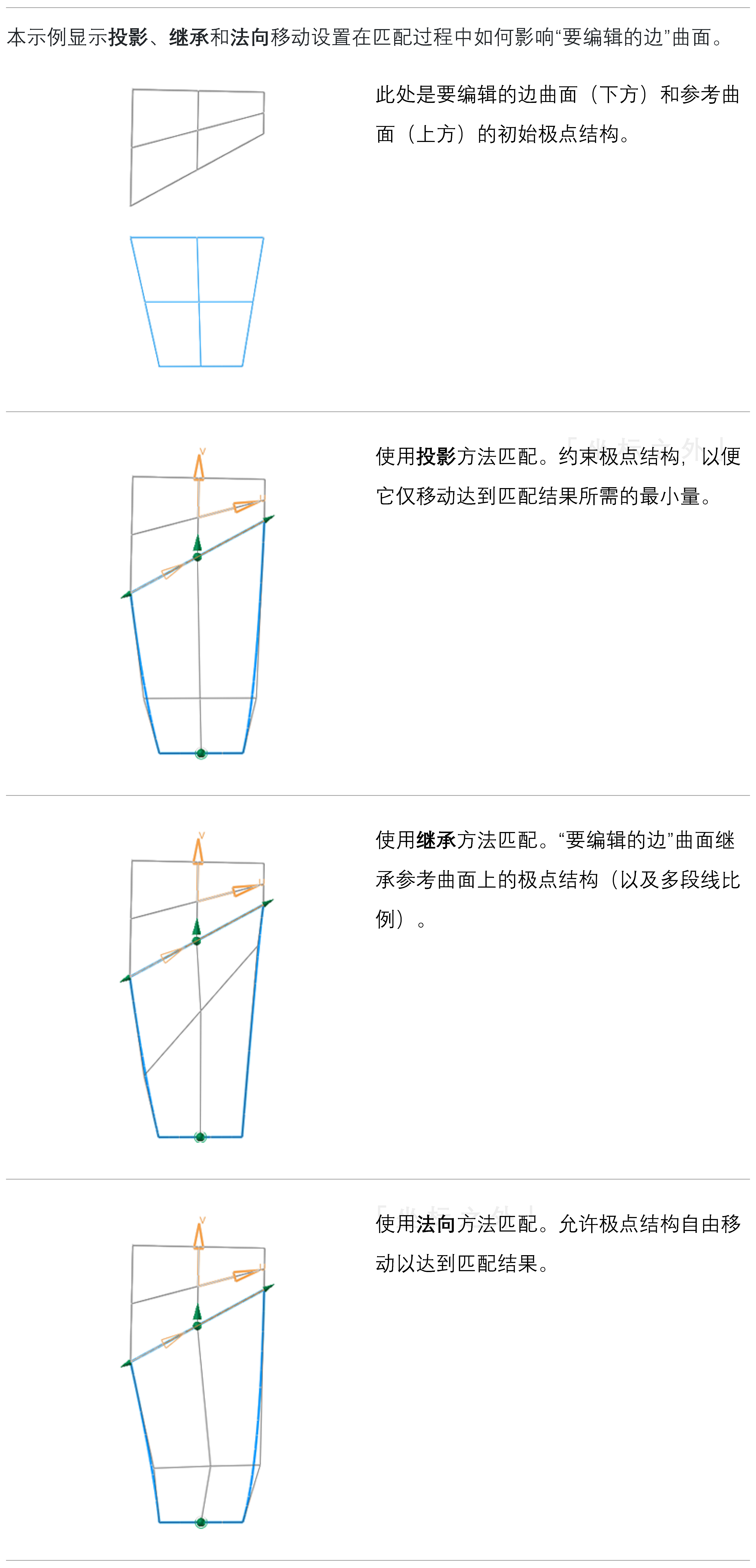

示例二

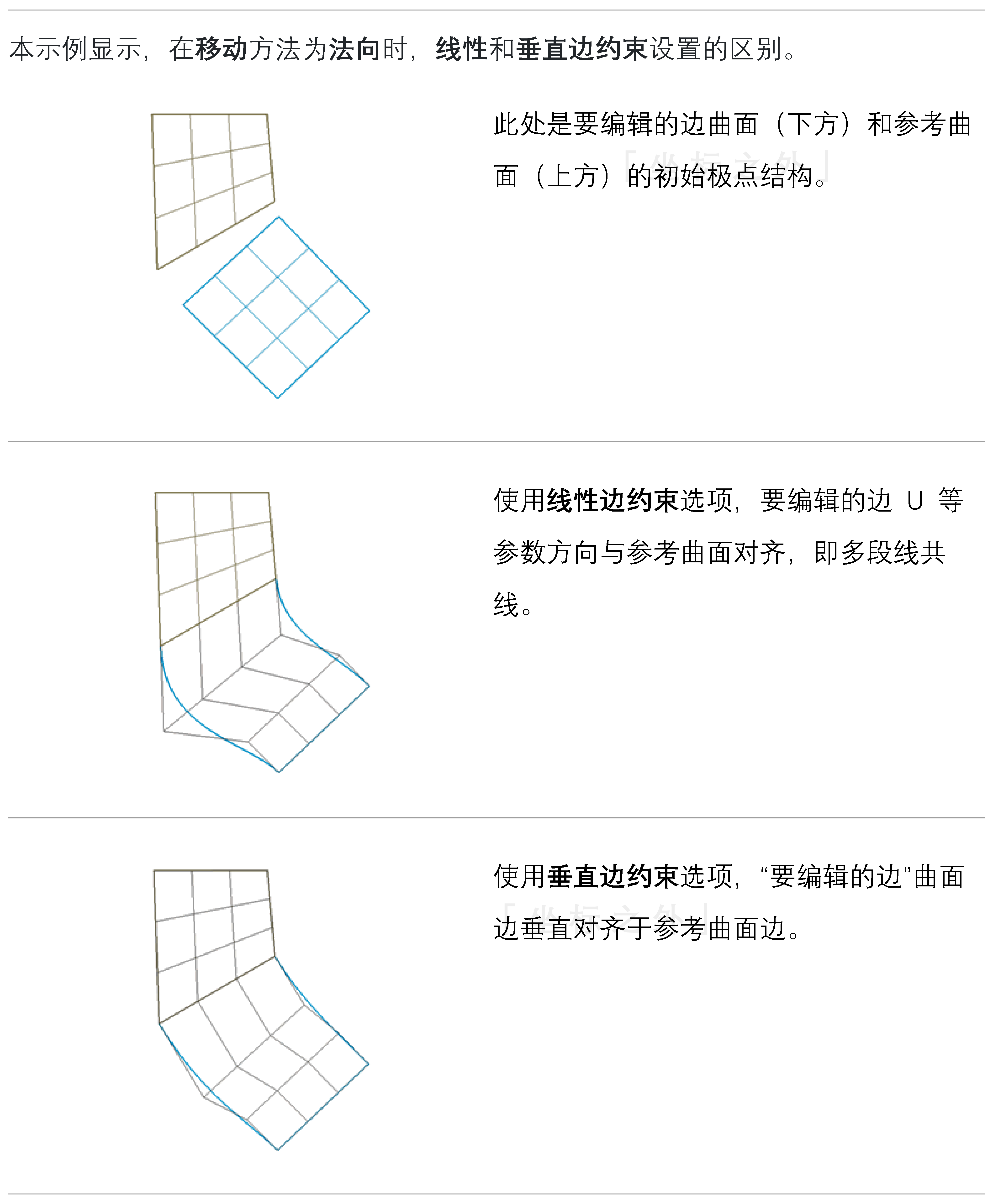

示例三

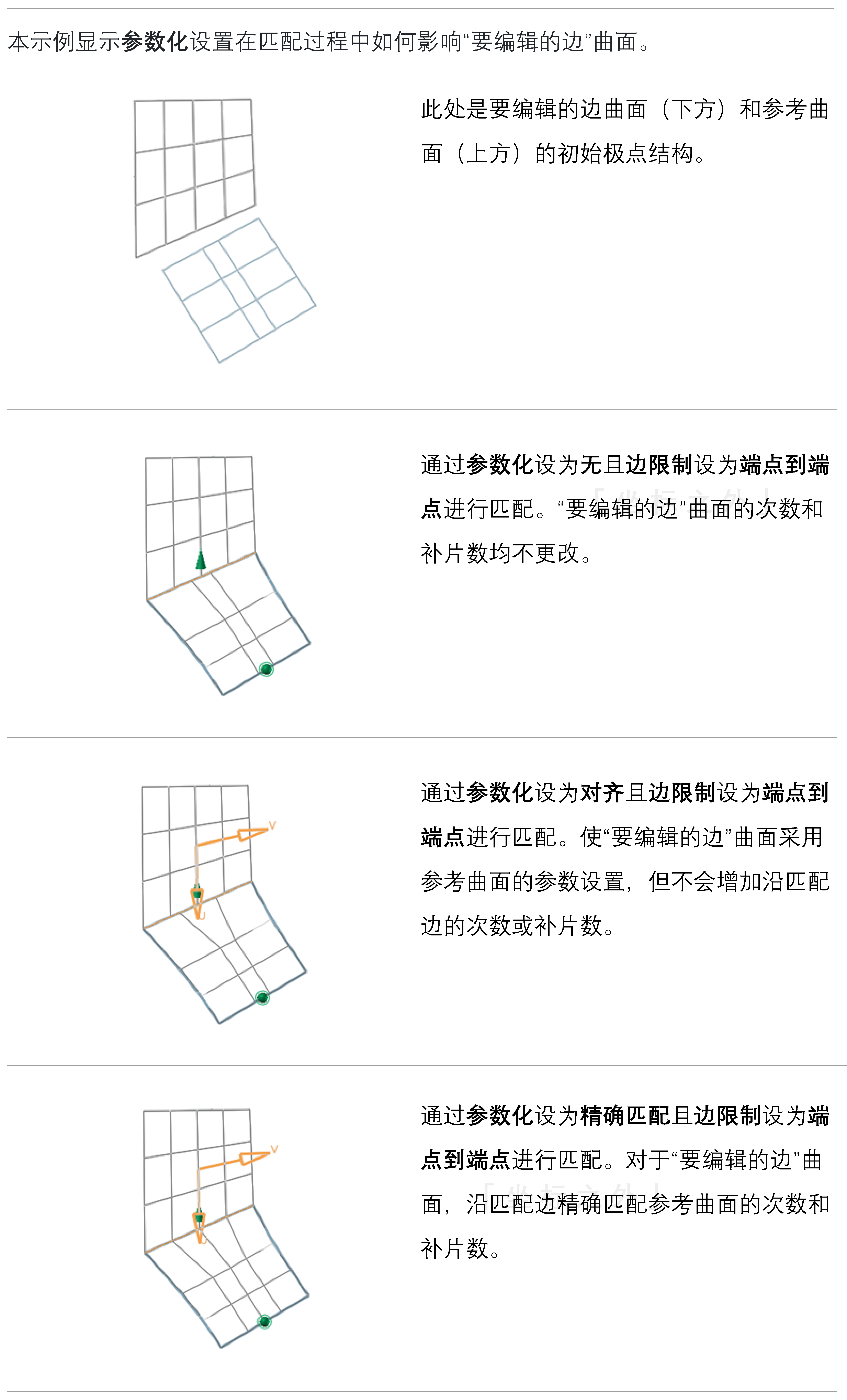

示例四

示例五
