UG/NX“边/面分割”命令详解

当边或面由另一个特征(如槽或孔)分割时,或者两个面(比如,两个圆柱面或圆锥面)的交线定义了多个边,由此得到的分割边可单独选中用于创建圆角或倒斜角,并且得到的分割面可单独选中用于创建偏置或拔模。

在使用 NX 以前版本保存的部件时,为了能分别选择分割边和面,会进行自动转换。此转换应只在打开原有部件时有较小的一次性影响。

如果移除了分割边或面的特征(用特征删除或特征抑制),分割边或面就会被合并。产生的模型拓扑由与合并的边或面相关联的特征类型决定。

  • 两条分割边合并,留下一条边:

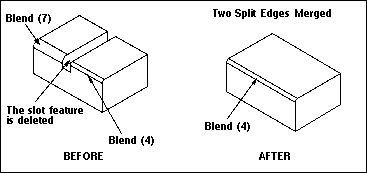

如果只有一条边有关联特征,该特征就应用到生成的整个合并边上。如果两条边都有关联特征,那么合并边就应用带有最早时间戳记的特征(见下图)。


  • 两条分割边合并,只留下一个面:

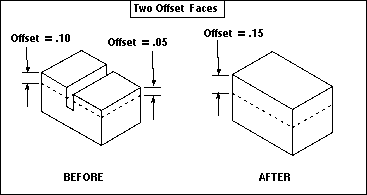

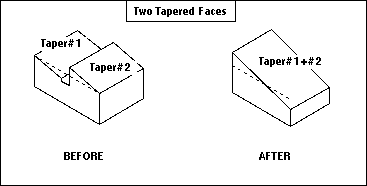

如果只有一个面有关联的偏置特征,该特征就应用到整个合并面中。如果每个面都有一个关联偏置特征,那么两个偏置都应用到产生的面上(见下面的第一个图)。如果每个面都有一个关联拔模特征,那么两个拔模都应用到产生的面上(见下面的第二个图)。


  • 两个分割边或面合并,留下多个边或面:

特征按应用在原先的边(面)上的顺序应用到留下的边(面)上(见下图)。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
