Minitab散点图绘制与解读

选择散点图

了解关于 Minitab 19 的更多信息

选择图形 > 散点图，然后基于所需的图形外观选择散点图。

关于本主题

· 简单

· 含组

· 包含回归

· 包含回归和组

· 包含连接线

· 包含连接和组

简单

创建一个显示一对变量在其 (x,y) 坐标处的数据值的散点图。例如，下面的散点图显示体重和身高之间的关系。

含组

创建一个显示多对变量在其 (x, y) 坐标处的数据值的散点图（按组划分）。例如，下面的散点图显示每种性别的体重和身高之间的关系。

包含回归

创建一个显示一对变量在其 (x,y) 坐标处的数据值的散点图，并包括一条拟合回归线。例如，下面的散点图显示身高和体重之间的关系，以及一条表示该关系的拟合回归线。

包含回归和组

创建一个显示多对变量在其 (x,y) 坐标处的数据值的散点图（按组划分）。不同的组由不同的颜色和符号表示。例如，下面的散点图显示每种性别的体重和身高之间的关系，以及表示这些关系的拟合回归线。

包含连接线

创建一个显示一对变量在其 (x,y) 坐标处的数据值的散点图（用线连接起来）。包含连接线的散点图可以显示数据在一段时间内的变化情况。例如，下面的散点图按年显示 100 米赛跑的获胜时间，其中包含一条连接线。

包含连接和组

创建一个显示多对变量在其 (x,y) 坐标处的数据值的散点图（按组划分）。每组包含一条连接线。不同的组由不同的颜色和符号表示。包含连接线的散点图可以显示数据在一段时间内的变化情况。例如，下面的散点图按年显示 100 米和 200 米赛跑的获胜时间之间的关系，其中包含两条连接线。

创建简单散点图

图形 > 散点图 > 简单

要为图形指定数据，请完成以下步骤。

1. 在Y 变量中，输入一个或多个要解释或预测的列。
2. 在X 变量中，对于每个 Y 变量，输入一个可以解释或预测 Y 变量变化的相应列。

默认情况下，Minitab 为每对 X 和 Y 变量创建一个单独的图形。

在该工作表中，体重是 Y 变量，身高是 X 变量。图形显示体重和身高之间的关系。

创建含组的散点图

图形 > 散点图 > 含组

要创建含组的散点图，请完成与能够以最佳方式描述数据的选项相对应的步骤。

关于本主题

· 组由类别变量中的值定义

· 组是多对 X-Y 变量

组由类别变量中的值定义

如果组由分组变量中的值定义，或者由多个分组变量中值的唯一组合定义，请完成以下步骤。

1. 指定多对要显示在图形上的变量。

a. 在Y 变量中，输入要解释或预测的列。

b. 在X 变量中，输入一个可以解释或预测 Y 变量变化的相应列。

2. 在用于分组的类别变量 (0-3)中，最多输入三个用来定义组的列。

在该工作表中，体重是 Y 变量，身高是 X 变量。性别是用于分组的类别变量。图形显示每个组（性别）的身高和体重之间的关系。

组是多对 X-Y 变量

如果您有多对数字或日期/时间列，而且每对变量对应一组，请完成以下步骤。

1. 指定多对要显示在图形上的变量。

a. 在Y 变量中，输入多个要解释或预测的列。

b. 在X 变量中，对于每个 Y 变量，请输入可以解释或预测 Y 变量变化的相应数字列。

2. 选择X-Y 配对构成组。

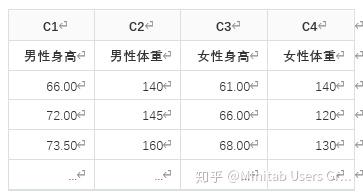

在该工作表中，男性体重是第一个 Y 变量，男性身高是相应的 X 变量。女性体重是第二个 Y 变量，女性身高是相应的 X 变量。每对 Y 和 X 变量形成一个组。图形显示每个组（性别）的身高和体重之间的关系。

创建含拟合回归线的散点图

图形 > 散点图 > 包含回归

要为图形指定数据，请完成以下步骤。

1. 在Y 变量中，输入一个或多个要解释或预测的列。
2. 在X 变量中，对于每个 Y 变量，请输入一个可以解释 Y 变量变化的相应列。

默认情况下，Minitab 为每对 X 和 Y 变量创建一个单独的图形。

在该工作表中，体重是 Y 变量，身高是 X 变量。图形显示体重和身高之间的关系，用拟合回归线表示。

创建含连接线的散点图

图形 > 散点图 > 包含连接线

要为图形指定数据，请完成以下步骤。

1. 在Y 变量中，输入一列或多列 Y 值。
2. 在X 变量中，对于每个 Y 变量，请输入一列相应的 X 值。 对于含连接线的散点图，X 变量通常包含时间或日期值。

默认情况下，Minitab 为每对 X 和 Y 变量创建一个单独的图形。

在该工作表中，100 米是 Y 变量，年是 X 变量。图形按年显示 100 米赛跑的获胜时间，其中包含一条连接线。

创建含连接线和组的散点图

图形 > 散点图 > 包含连接和组

要创建含连接线和组的散点图，请完成与能够以最佳方式描述数据的选项相对应的步骤。

关于本主题

· 组由类别变量中的值定义

· 组是多对 X-Y 变量

组由类别变量中的值定义

如果组由分组变量中的值定义，或者由多个分组变量中值的唯一组合定义，请完成以下步骤。

1. 指定多对要显示在图形上的变量。

a. 在Y 变量中，输入一列 Y 值。

b. 在X 变量中，输入一列相应的 X 值。 对于含连接线的散点图，X 变量通常包含时间或日期值。

2. 在用于分组的类别变量 (0-3)中，最多输入三列用来定义组的数据。

在该工作表中，时间是 Y 变量，年是 X 变量。赛跑是用于分组的类别变量。图形按年显示每次赛跑的获胜时间，其中包含连接线。

组是多对 X-Y 变量

如果您有多对数字或日期/时间列，而且每对变量对应一组，请完成以下步骤。

1. 指定多对要显示在图形上的变量。

a. 在Y 变量中，输入多列包含 Y 值的数据。

b. 在X 变量中，对于每个 Y 变量，请输入一列相应的 X 值。 对于含连接线的散点图，X 变量通常包含时间或日期值。

2. 选择X-Y 配对构成组。

在该工作表中，100 米是第一个 Y 变量，年是相应的 X 变量。200 米是第二个 Y 变量，年是相应的 X 变量。每对 Y 和 X 变量构成一个组。图形显示 100 米和 200 米赛跑在一段时间内的获胜时间，其中包含连接线。
