Minitab打造直观因果图教程

鱼骨图由日本管理大师石川馨先生所发明,故又名石川图。鱼骨图是一种发现问题“根本原因”的方法,它也可以称之为“因果图”。其特点是简洁实用,深入直观。它看上去有些像鱼骨,问题或缺陷(即后果)标在“鱼头”处。在鱼骨上长出鱼刺,上面列出产生问题的可能原因。鱼骨图使用Minitab做会比较方便,用EXCEL或WORD做,需要划线,比较繁琐。

如何用Minitab做鱼骨图呢?

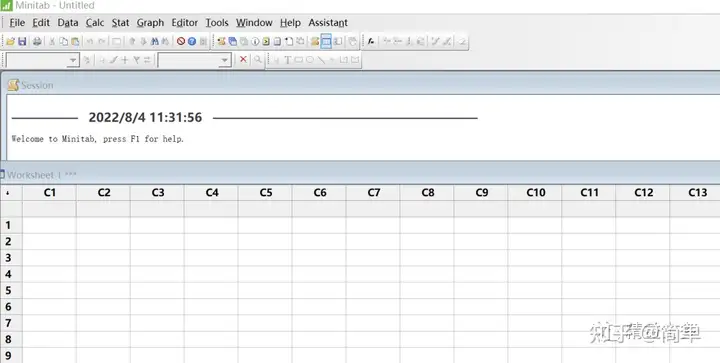

  1. 打开Minitab

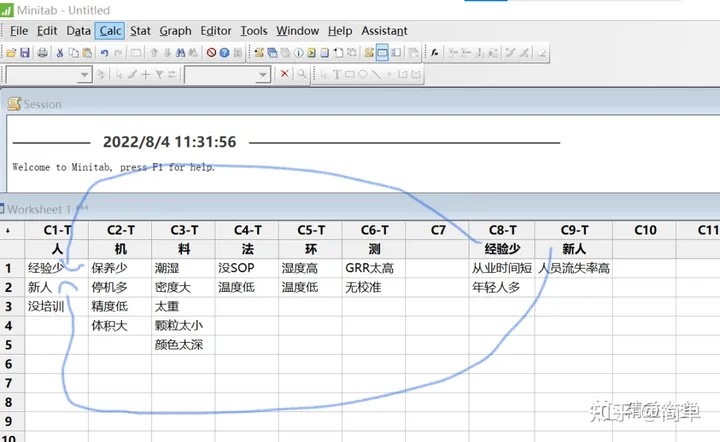

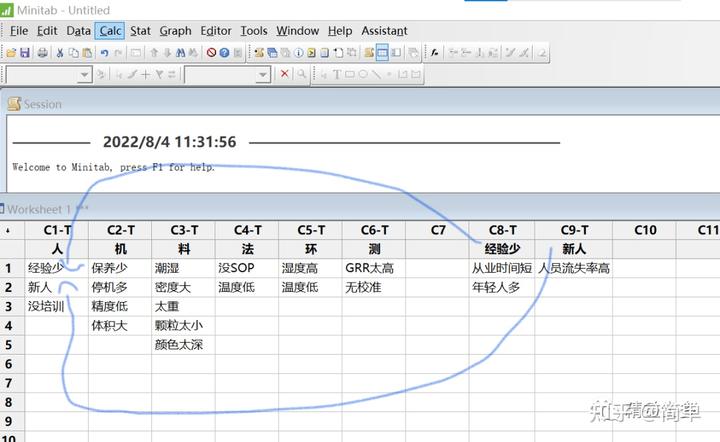

2.输入人、机、料、法、环、测,及分支(如果有)

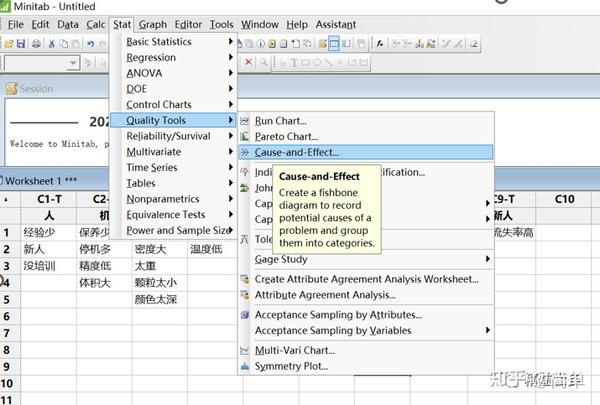

3.点击 统计-质量工具-因果图

4.Minitab里会有下图框

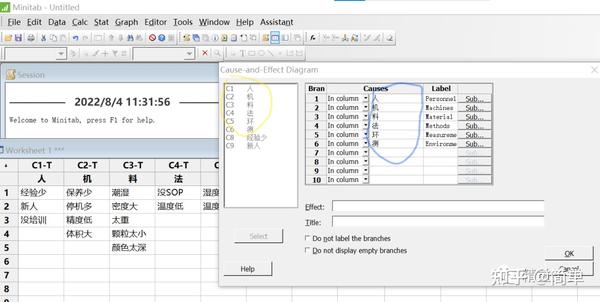

5.依次点击C1C2...C6输入到蓝框中

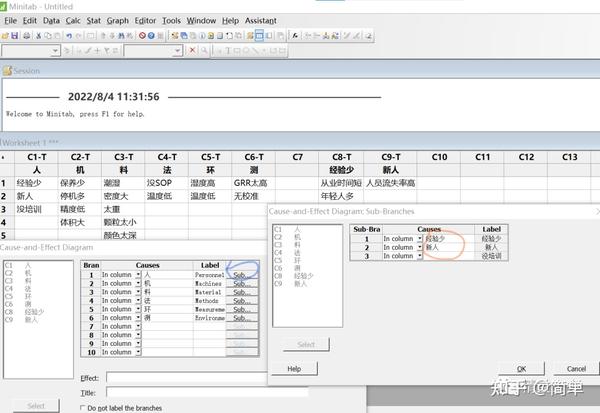

6.由于有“人”有分支,点击蓝框->分支如右侧框;右侧框里红色位置处加入c8/c9

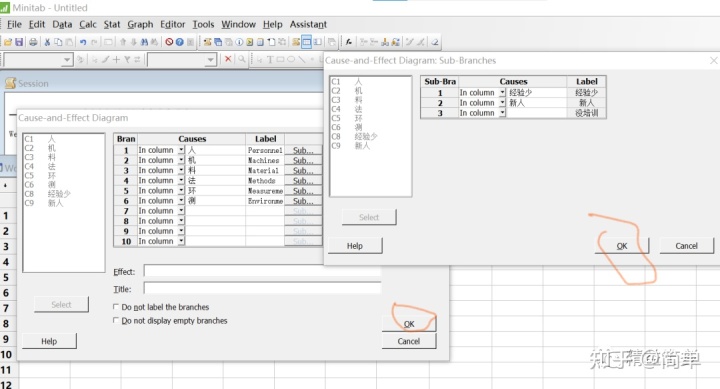

7.点击两个OK

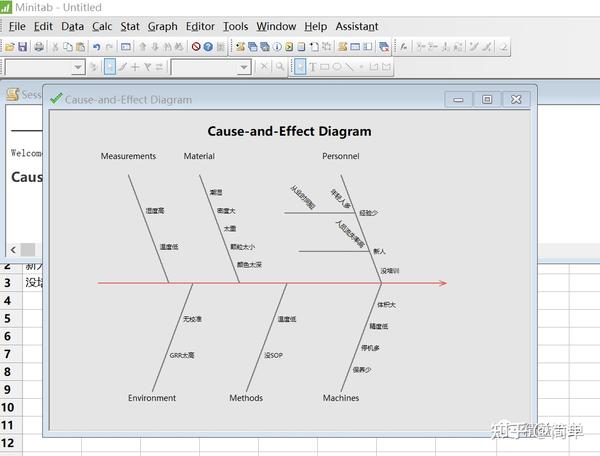

8.即可有以下鱼骨图,未新GZH 精益士多 有更多的相关内容



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
