Cadence 17.2软件使用（3）：绘制电阻、电容、LED等元器件的原理图Symbol库

绘制 电阻 、电容、LED等简单元器件的原理图Symbol库

一、绘制电阻的Symbol

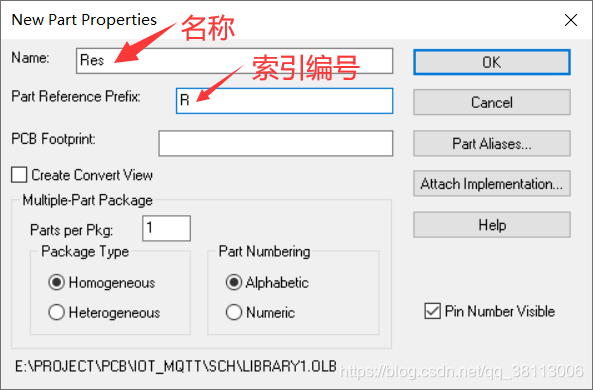

新建电阻元器件，输入名称，索引编号即可，其他的暂时不填，点击OK

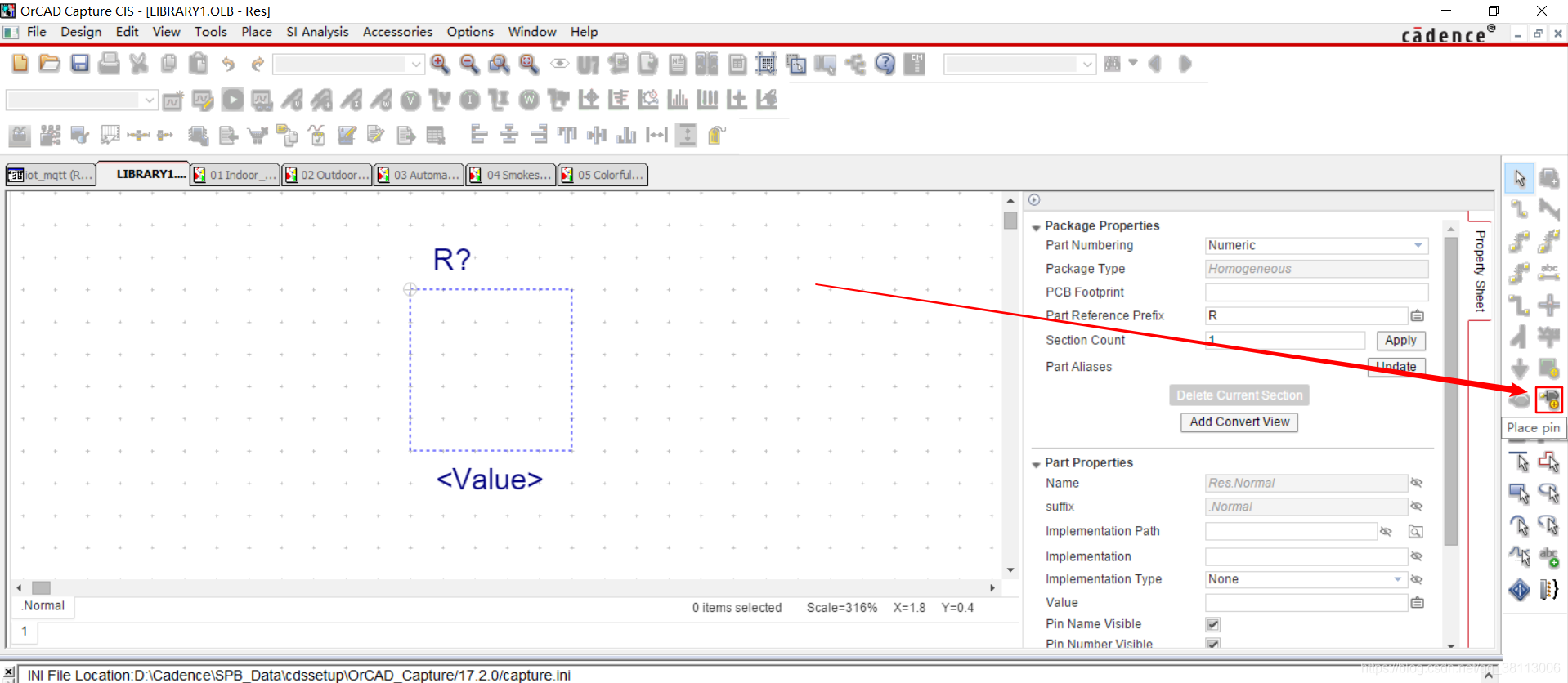

   在右侧的 绘图工具 里选择【Place Pin】放置引脚

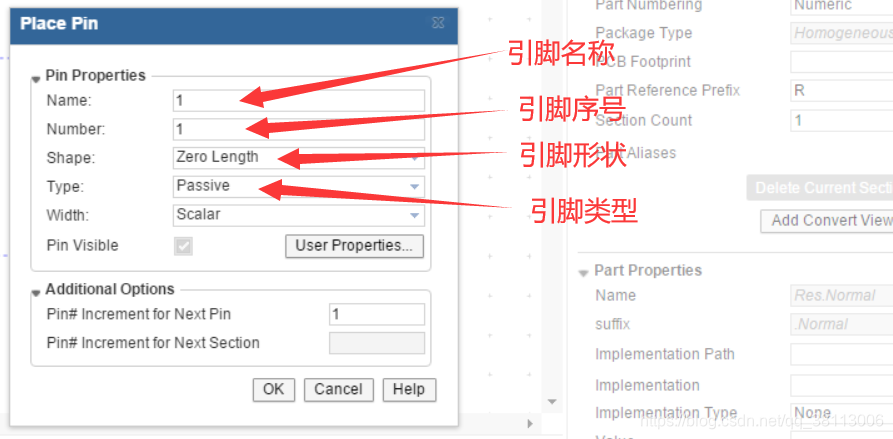

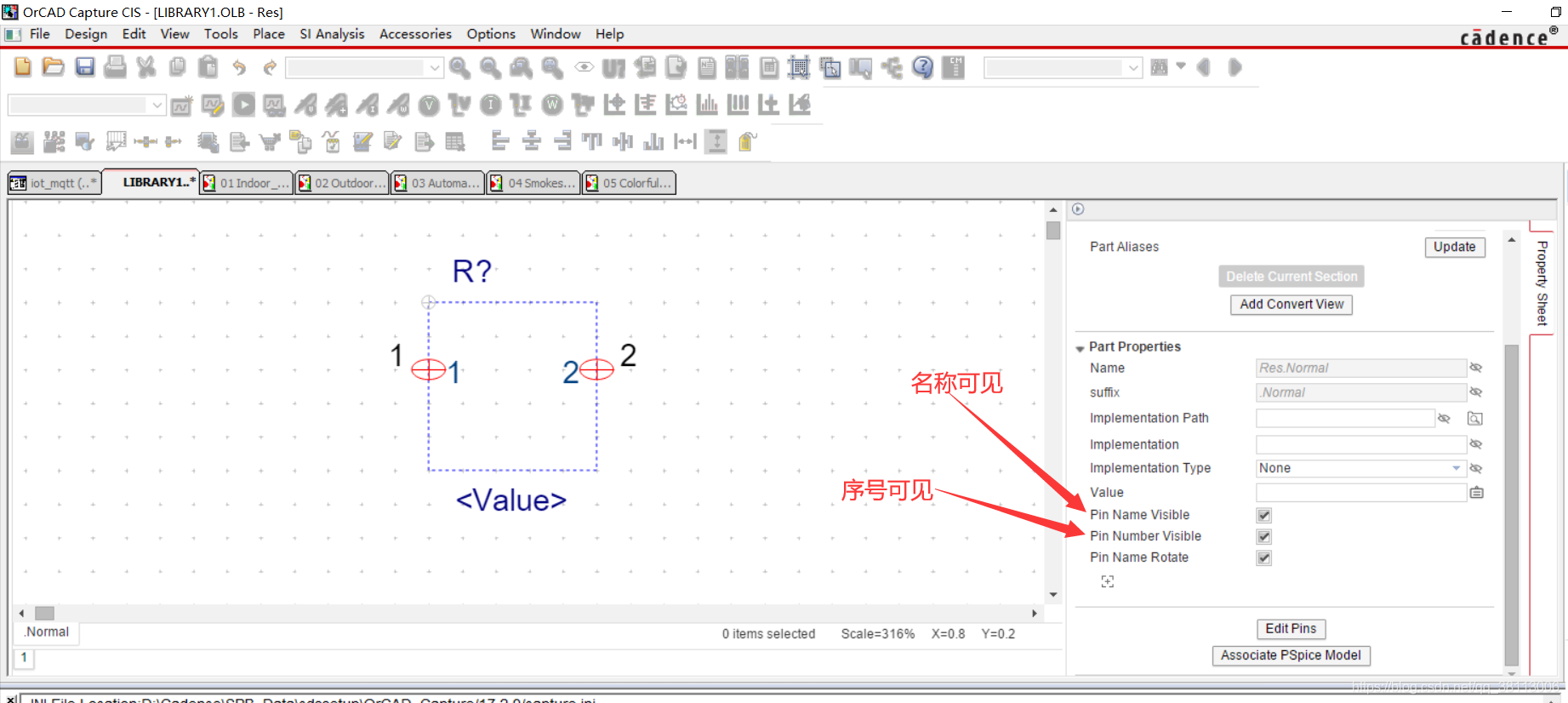

   弹出引脚设置界面，输入引脚名称，引脚序号，引脚形状，引脚 类  型。引脚名称可以是数字或字母；引脚序号非常关键，需要和之后的PCB封装的引脚一一对应，可以是数字或字母；引脚形状可以由自己选择，这里电阻选择没有长度的引脚；引脚类型选择默认的【Passive】即可


   因为电阻的两个引脚没有区别，我们可以将引脚名称和序号去掉，

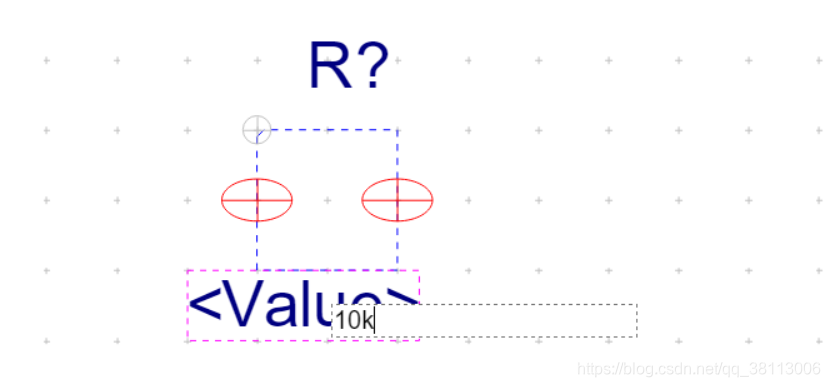

   然后调整一下电阻两个引脚的间距，修改其[Value]

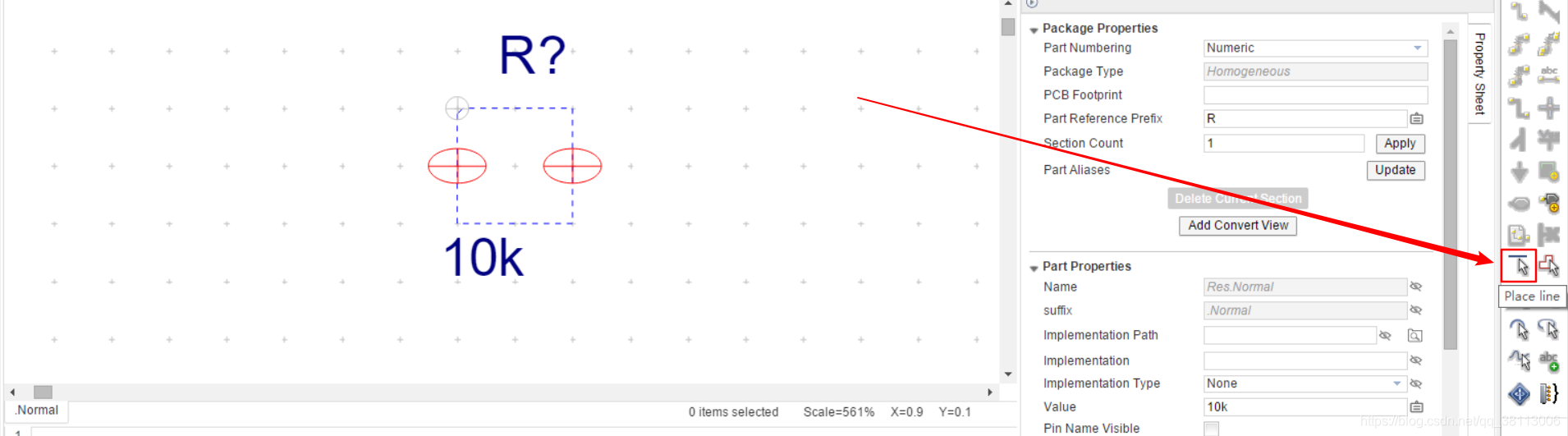

   点击右侧绘图工具的【Place Line】绘制电阻的外形

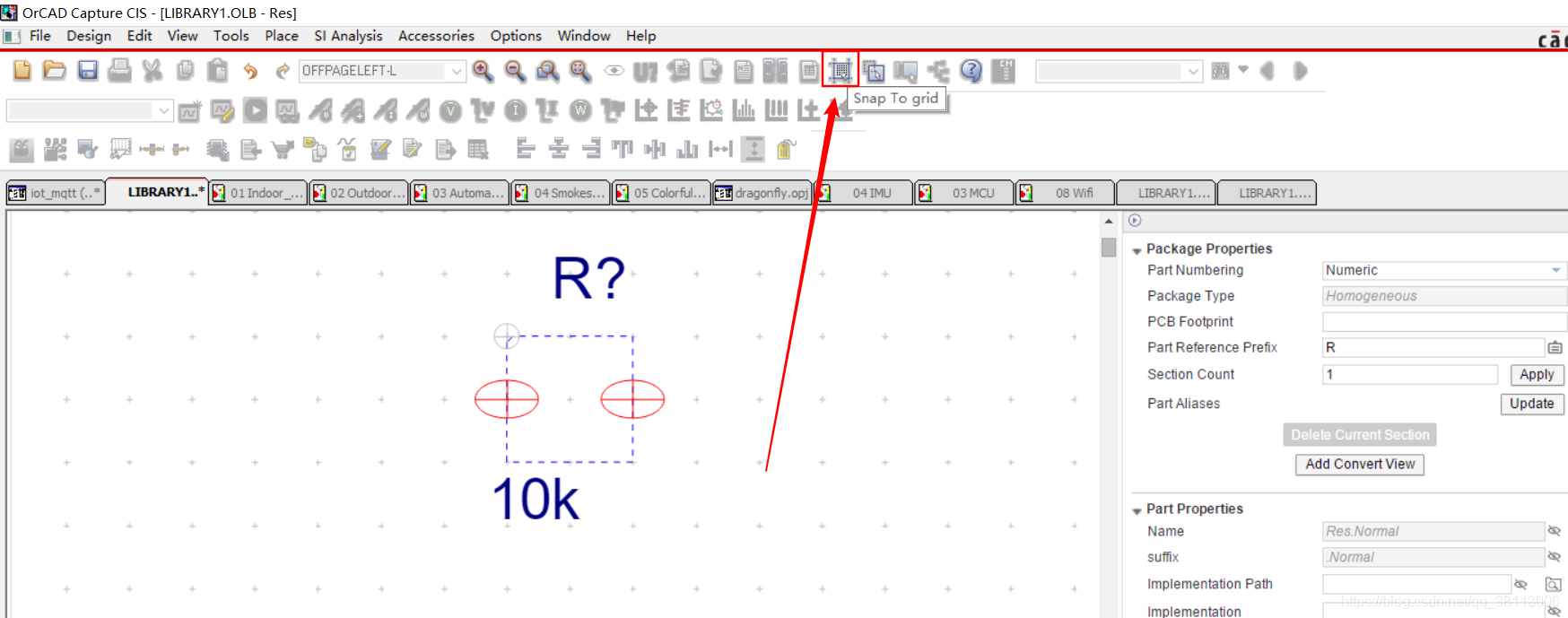

   点击【Snap To grid】将吸附网格去掉

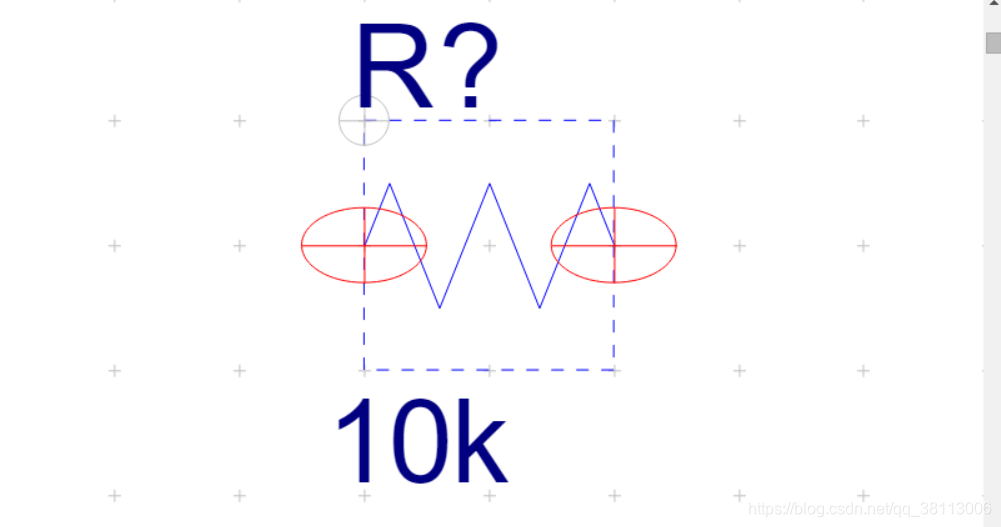

   绘制如图所示：

二、绘制电容

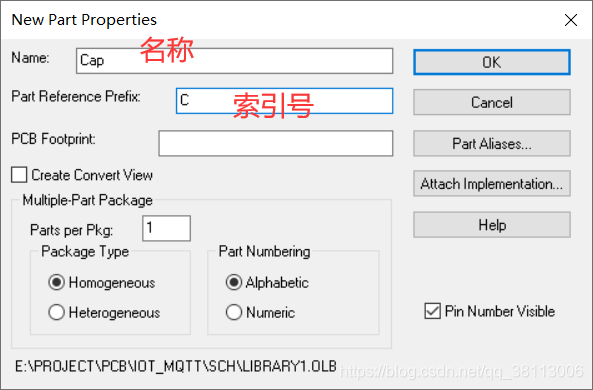

电容和电阻的绘制是一样的，添加元器件

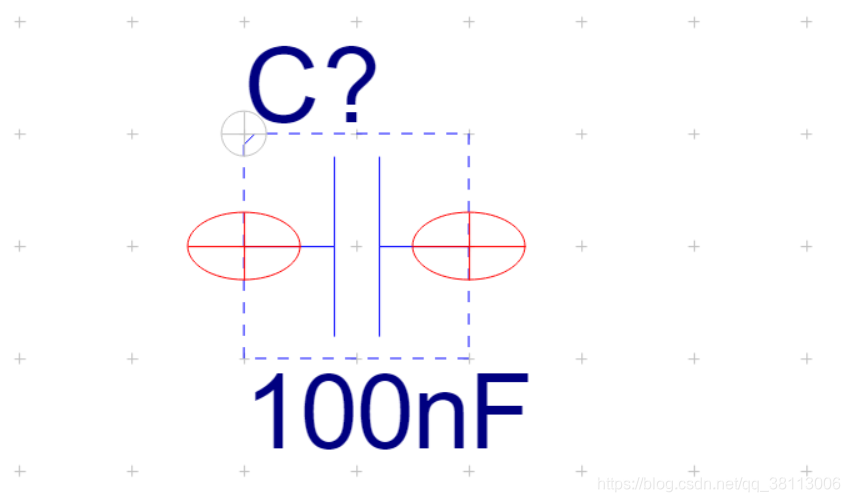

   然后进行绘制

三、绘制LED的Symbol

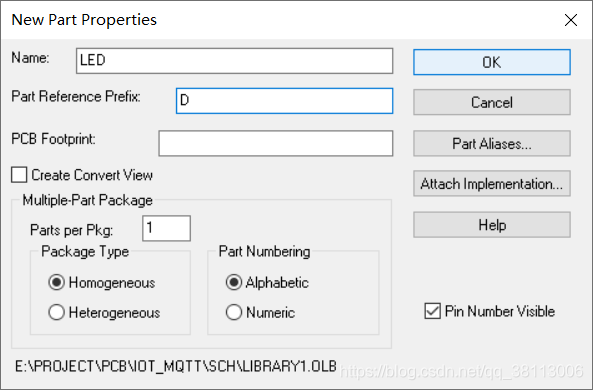

首先，添加LED元器件

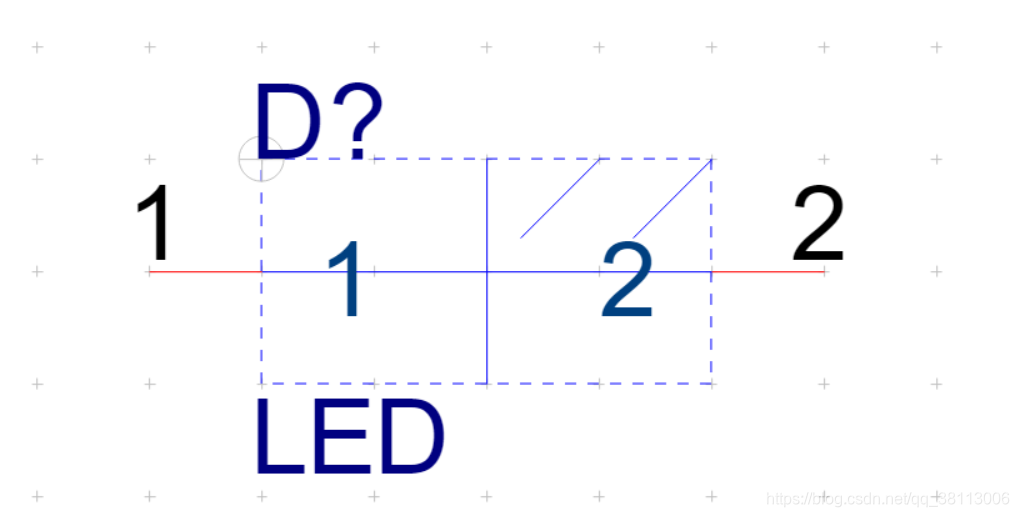

   添加引脚，修改外形

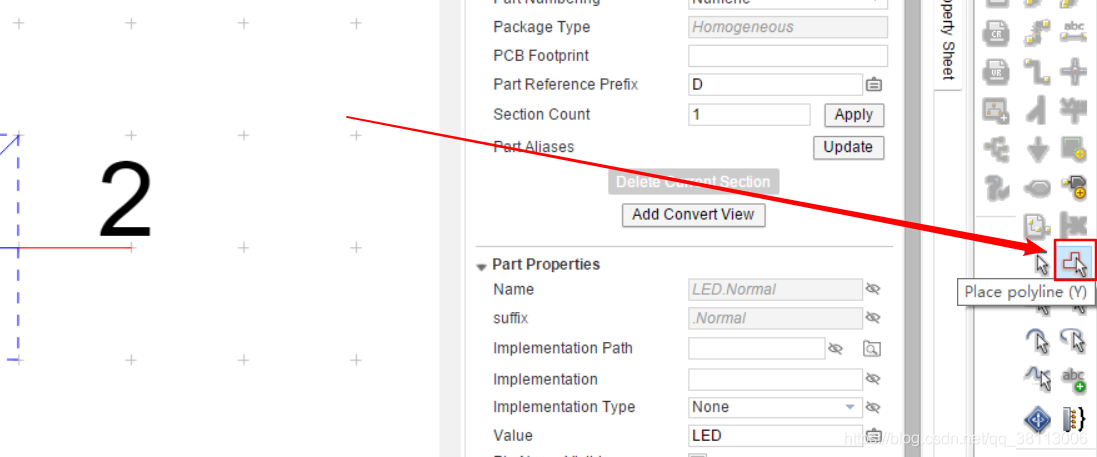

   LED的外形里有实心的三角形，那么要怎么绘制呢，在右侧的绘图工具里选择【Place polyline】

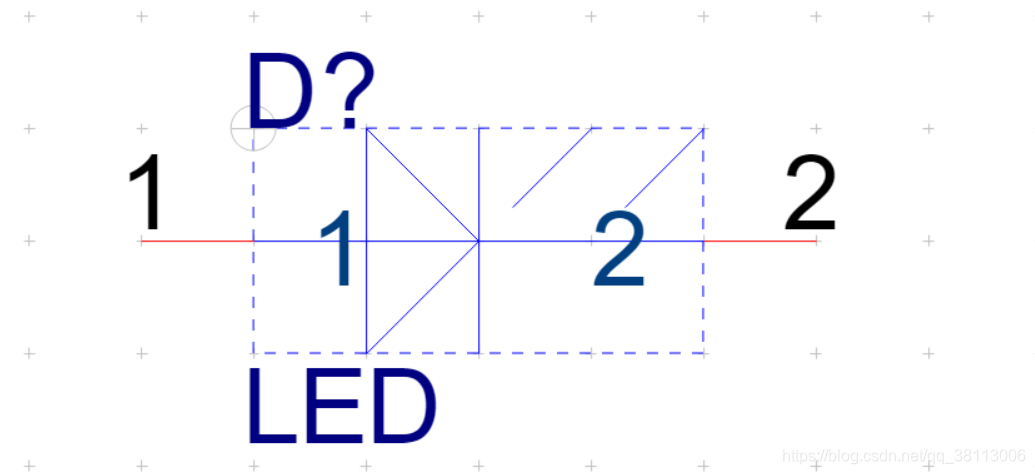

   然后绘制一个封闭的三角

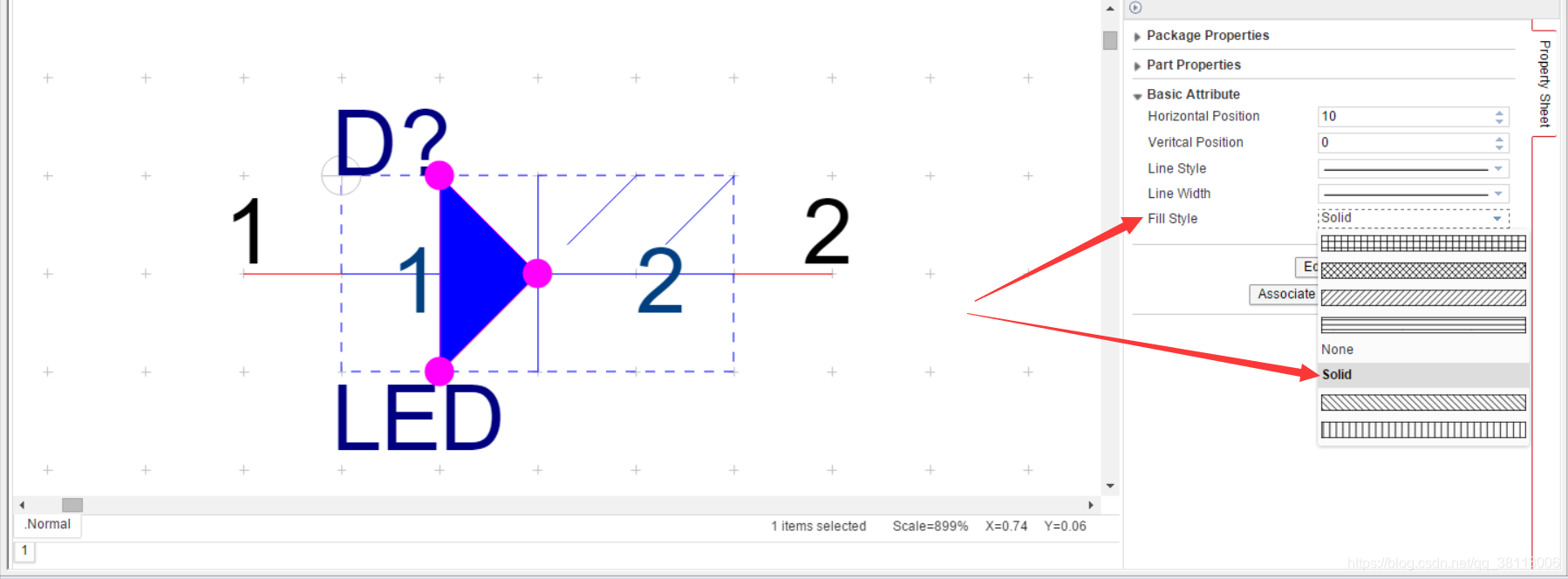

   将其选中，填充改为实心填充即可

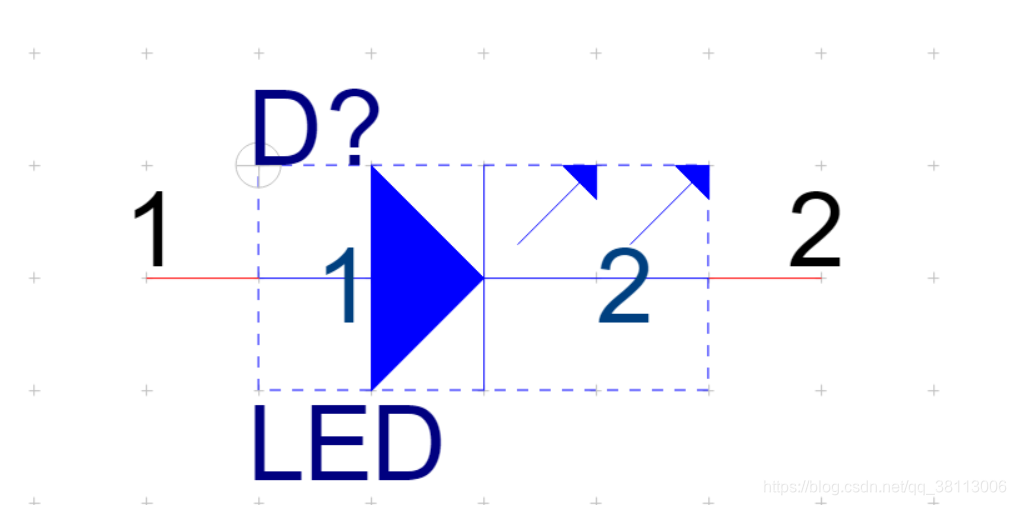

   同样的，两个发 光  箭头也可如此设置，绘制完成如下所示
