很多人都使用过AD，也知道AD版本更新非常频繁，正常情况下一年更新两次。截至录制本课程，AD最新的版本是AD20(手动狗头)。

图1：录制本课程，AD最新的版本是AD20

其实AD如此频繁的更新，对初学者并不是一件好事。新人往往喜欢使用最新版本的软件，而随着版本更新，该软件变得越来越臃肿、吃电脑配置。而且多了许多很鸡肋的功能，这些都是初学者上手的拦路虎。

反观Cadence，版本更新就可以说很慢了，目前使用量比较大的版本是16.6、17.2。Cadence在2019年年底也推出了17.4新版本，改动量比较大，采用了扁平化设计和暗黑主题，风格变化比较大。但是新版本由于刚推出，可能会存在许多bug（本人亲测有打开慢、卡死、界面拖拽无效等bug），不建议新手安装。那么在16.6、17.2这两个版本中究竟该选择哪一个呢，我个人认为17.2比较好。故本系列课程是基于17.2做的。

有一点很重要，大家一定要切记：Cadence工程文件一旦使用高版本软件打开之后，就不能使用低版本打开了。例如我之前有一个工程是使用Cadence 16.6设计的，一旦我使用Cadence 17.2打开过这个工程，那么以后就不能使用Cadence 16.6打开了。当然现在也有些插件或者技巧来恢复，但是我认为初学者在学习的时候，完全没必要因为这样的失误耽误宝贵的学习时间。所以记住这一点即可，学习期间不要轻易更换版本。

关于Cadence 17.2的安装，《吴川斌的博客》里面有详细的讲解，他提供了Cadence17.2安装包和一个非常棒的“阿狸狗破戒大师”：

http://aligou.mr-wu.cn/#firstPage

按照他的博客内容讲解，可以很快完成Cadence 17.2的安装。

安装好之后，我们可以在已经安装好的程序中找到一个文件夹“Cadence Release 17.2-2016” ，文件夹下有许多插件，如下图。

图2：安装好的Cadence17.2

其中“Capture CIS”就是我们用来绘制原理图的工具。双击打开“Capture CIS”，如下图所示。

图3：Cadence17.2原理图绘制工具

“PCB Editor”是我们用来进行PCB布局布线以及元器件封装制作的工具，也就是大家所说的Allergo或者阿狸狗。双击打开“PCB Editor”，如下图所示。

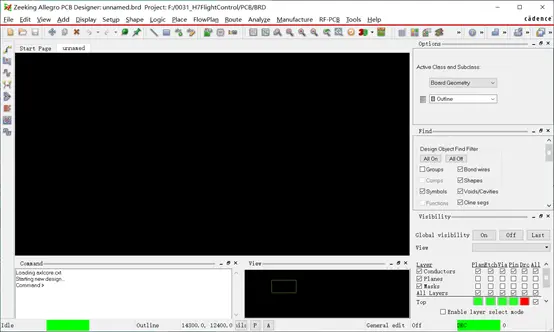

图4：Cadence17.2 PCB Layout工具

本讲内容总结：

Cadence17.2软件安装

Cadence原理图绘制工具和PCB Layout工具

下讲内容提要：

Cadence17.2中原理图工具的打开

原理图创建与页码设置

原理图库创建
