硬件开发笔记（一）：高速电路设计Cadence Allegro软件介绍与安装过程

  红胖子软硬通吃的前提的使用AD，涉及到高速电路板，要配合高速硬件工程师，使用Aleegro更合适，遂开启了Aleegro设计电路板学习，过程保存为开发笔记，旨在普及和沟通技术，共同进步，学无止尽。

Aleego

简介

  Cadence Allegro是一款专业的PCB设计软件，是世界上最大的电子设计技术和配套服务的 EDA 供货商之一，在EDA工具中属于高端的PCB设计软件，它的知名度在全球电子设计行业领域内如雷贯耳，是电子行业创新的领导者。allegro主要用于PCB设计布线，为当前高速、高密度、多层的复杂 PCB 设计布线提供了最完美解决方案。

allegro 功能

  原理图输入、生成、模拟数字/混合电路仿真， fpga  设计，pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。包括：

• Concept HDL原理图设计输入工具，有for NT和for Unix的产品。
• Check Plus HDL原理图设计规则检查工具。(NT & Unix)
• SPECTRA Quest Engineer PCB版图布局规划工具(NT & Unix)
• Allegro Expert专家级PCB版图编辑工具　(NT & Unix)
• SPECTRA Expert AutoRouter 专家级pcb自动布线工具
• SigNoise信噪分析工具
• EMControl电磁兼容性检查工具
• Synplify FPGA / CPLD综合工具
• HDL Analyst HDL分析器
• Advanced Package Designer先进的MCM封装设计工具

下载地址

  请自行百度，笔者不提供。

     安装方式有一种自动安装：http://aligou.mr-wu.cn

     本文只介绍常规安装方式。

Allegro安装流程

步骤一：下载解压

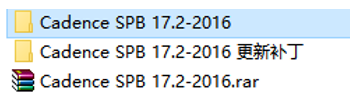

  下载加压后如下图：

步骤二：安装

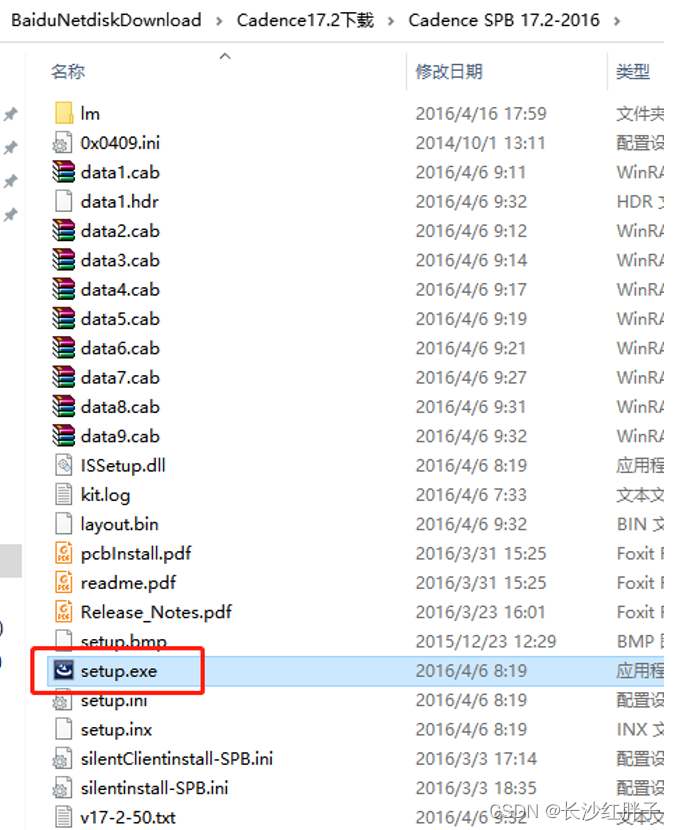

  开始安装，点击进文件夹：

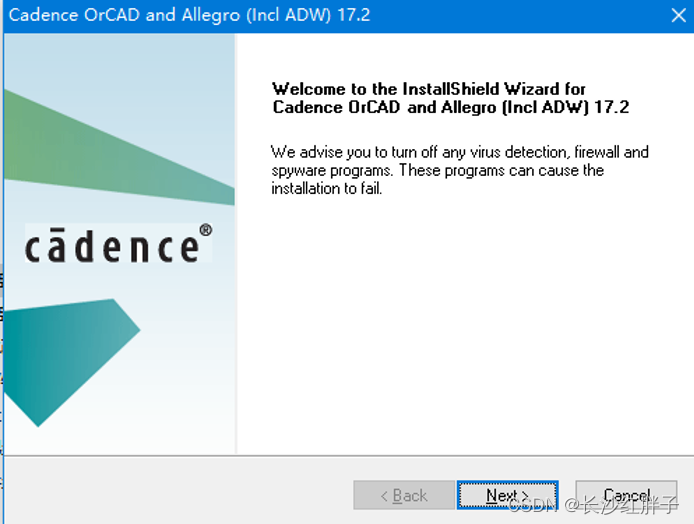

  运行安装程序：

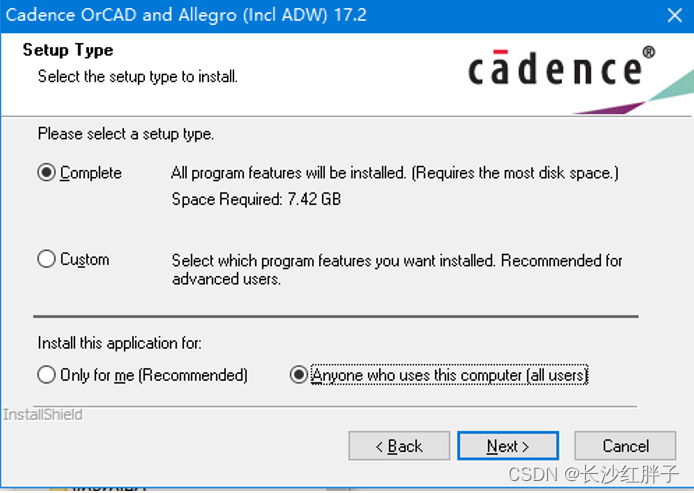

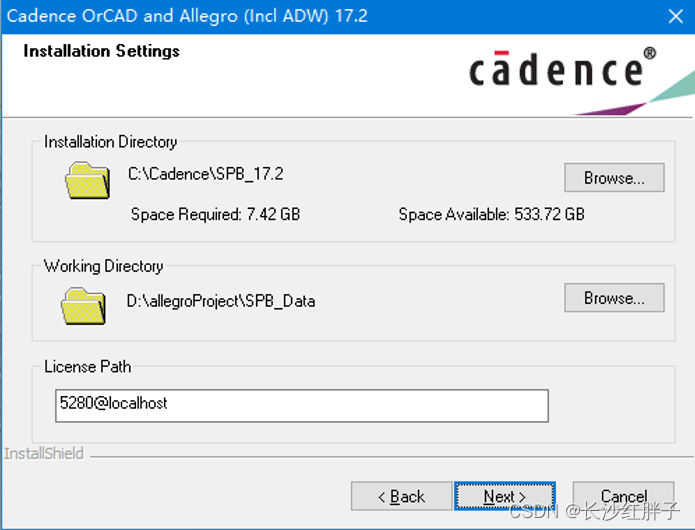

     笔者的C盘为1024GB的SSD，读者可根据实际使用，进行自定义安装

  

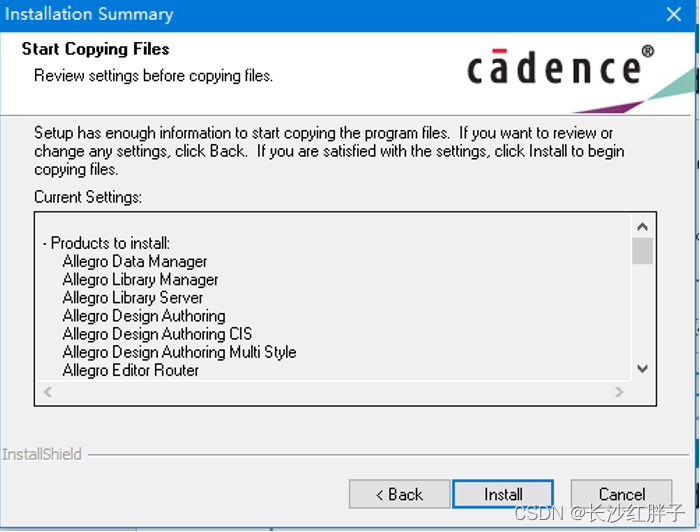

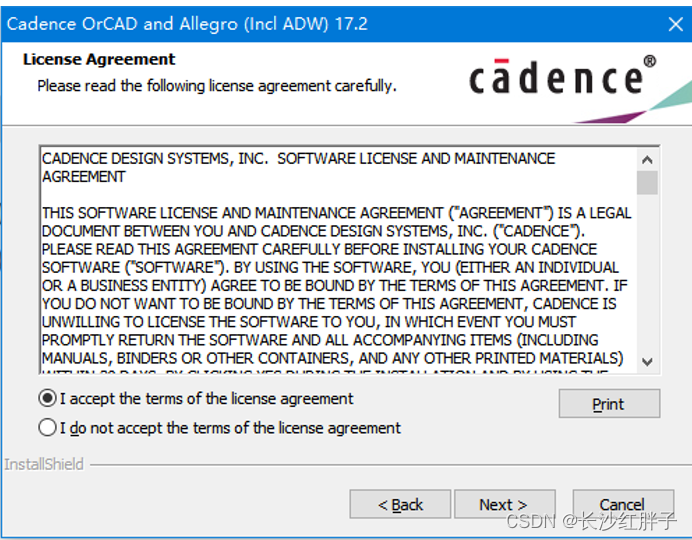

      点击安装后，进入安装流程：

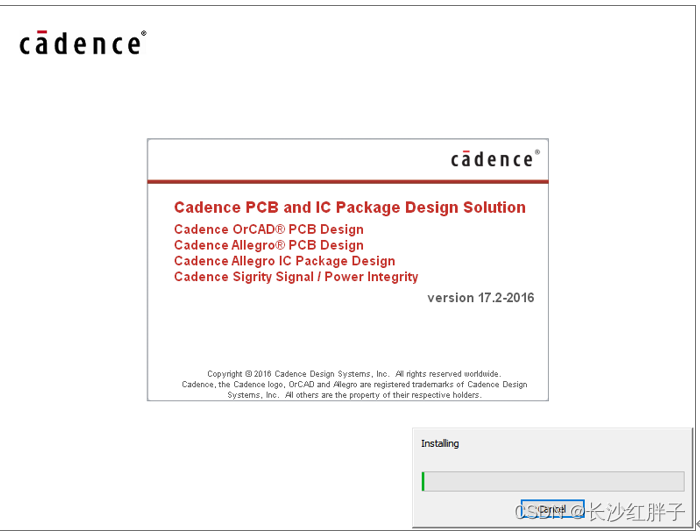

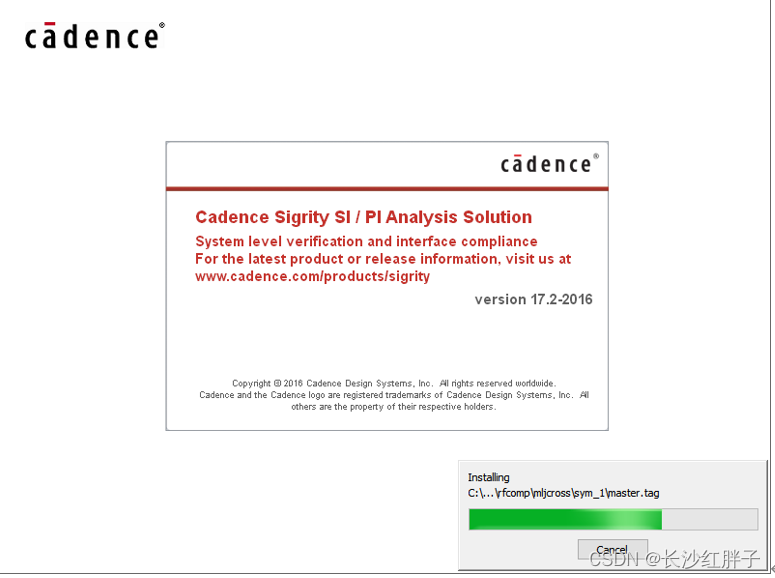

  不急，慢慢等（花费约15分钟）：

  出现错误：

  直接点击过去了：

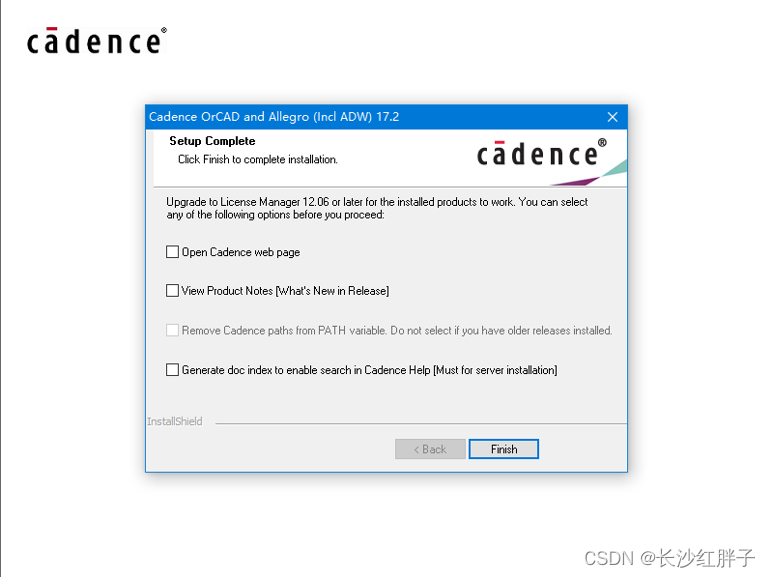

  安装完成。

步骤三：启动测试

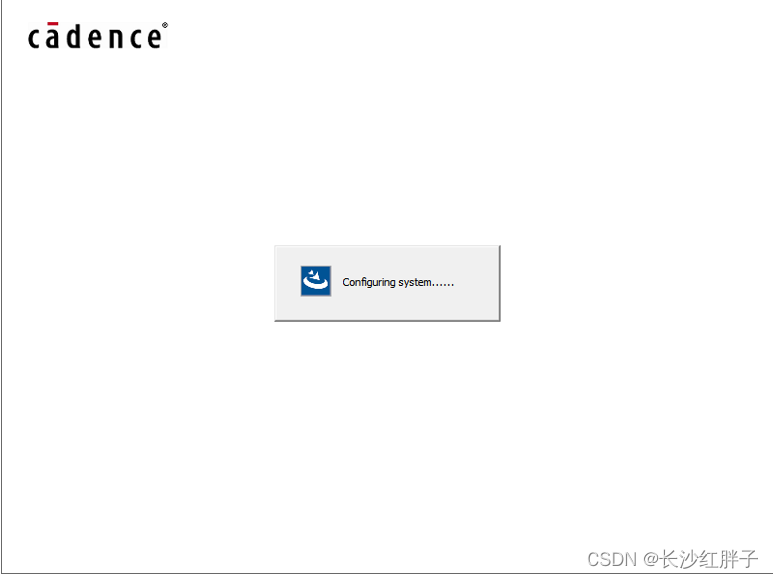

  启动图标应用：

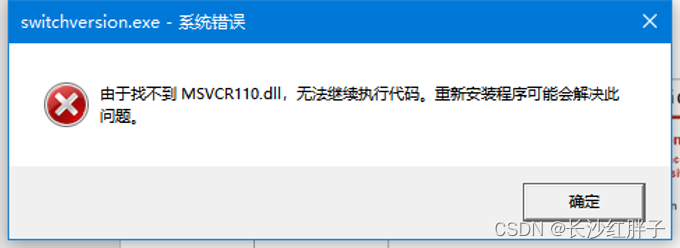

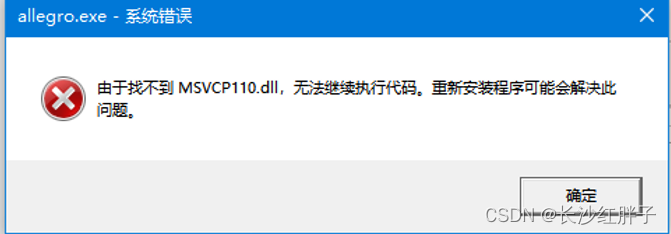

  还是会报错：

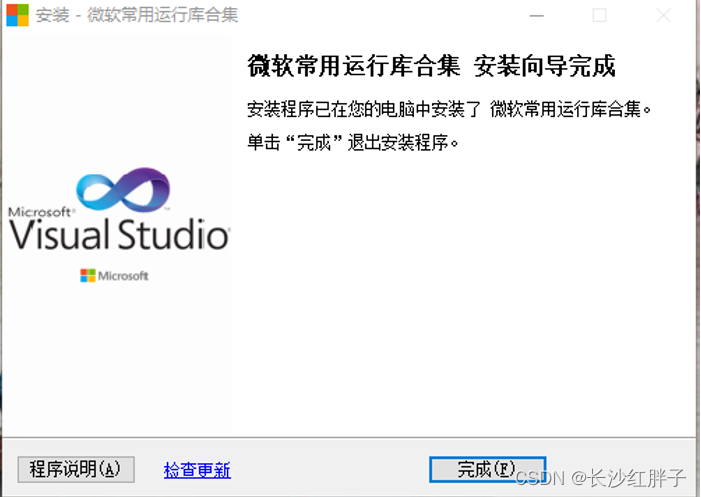

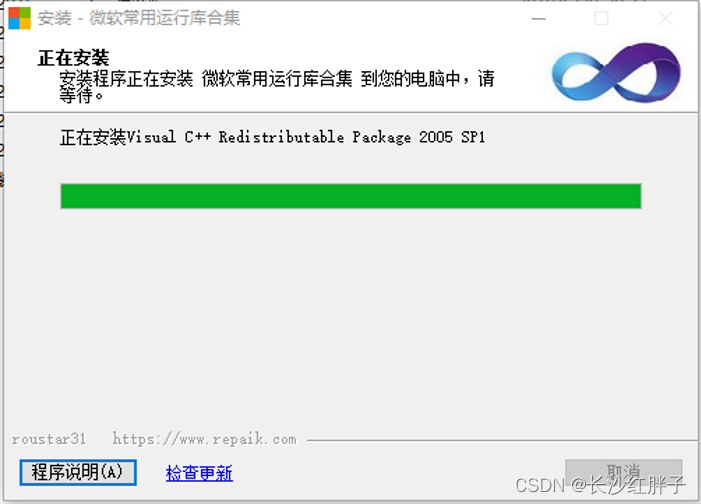

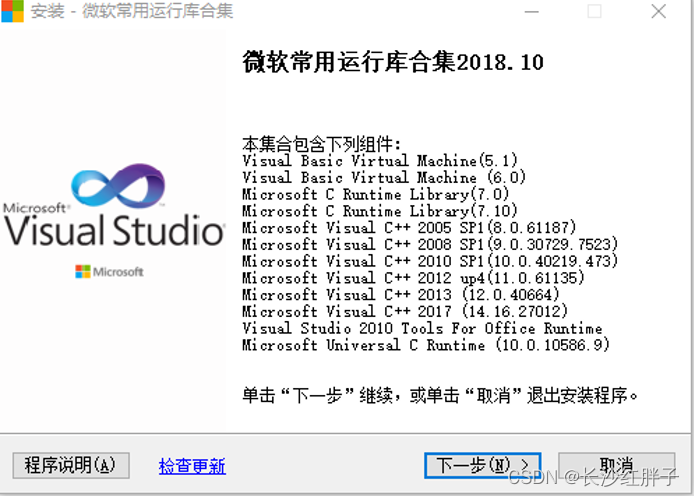

  需要安装vc运行包：

  再次启动：

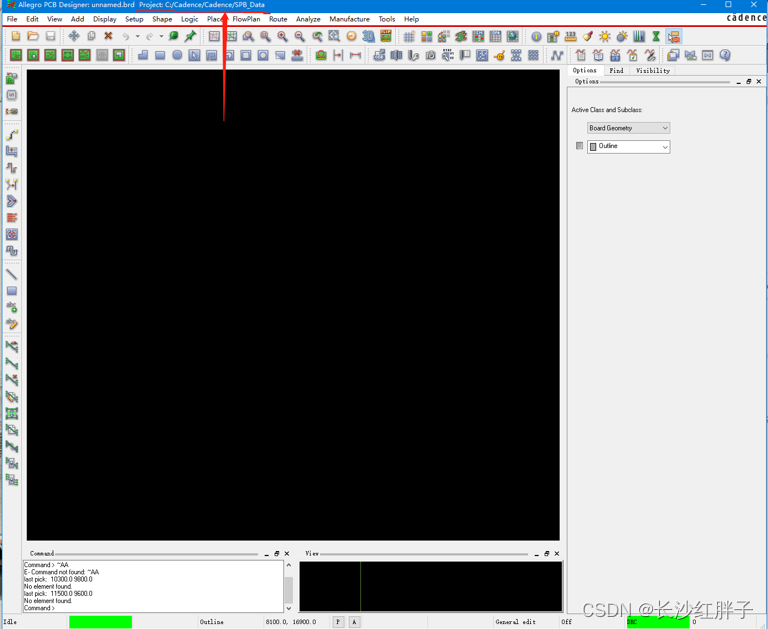

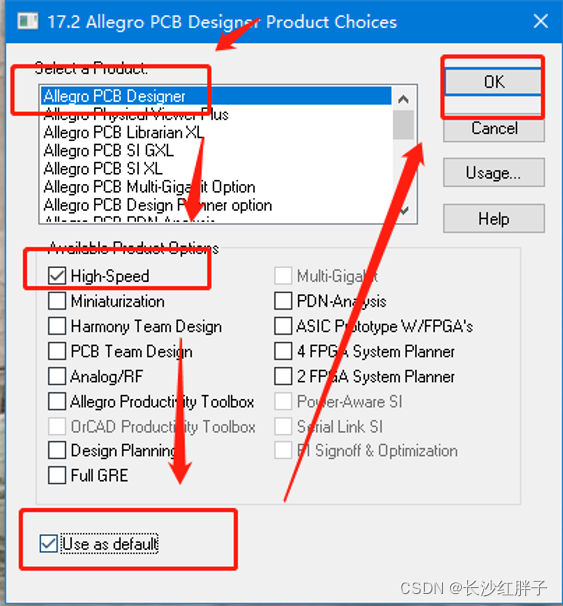

  启动成功：

  

     （目前没有找打方法修改，那就是只能在安装的时候选择，有方法欢迎读者留言，互相学习，共同进步！！！）
