Cadence深度探索：原理图工程与库构建的秘籍

前言

相信很多学生也和我一样，在一个类似于叫EDA的课上通过DXP/Altium Designer学习绘制PCB电路，因此大多数学生应该是会用AD这款软件的，至少最基本的流程不会出问题。但是目前企业的环境中，AD的使用频率却远没有那么高。很大一部分程度上是由于，而且他的公司满世界的寄律师函，打击盗版行为；另一个原因是AD的版本更新太快了，一年一个大版本都是小意思，这就导致工程师需要相当时间精力去用在适应新软件上，属实麻烦。

cadence allergo是一系列软件的代称，它包含了从绘制电路图到绘制版图/PCB图的一切流程功能。

一、创建原理图库

首先原理图绘制与原理图库设计的软件是这个，第二个是来绘制PCB的

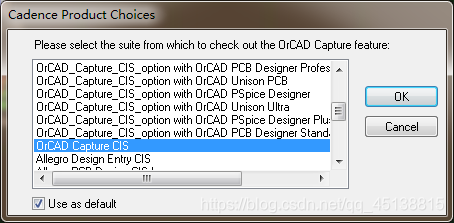

首先安装咱就不说了，大家可以去b站搜索就行，第一次我们可能会碰到下图，我们选择OrCAD Capture CIS 然后勾选默认开启就行了。

在这里插入图片描述

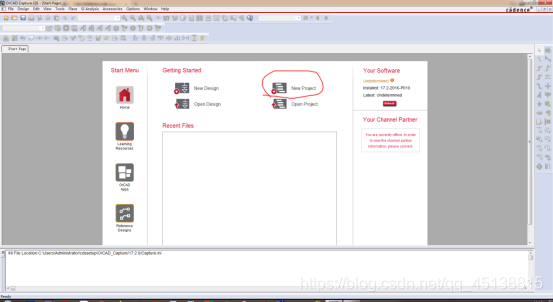

然后我们可以看到这样的界面，点击我们的new project
在这里插入图片描述

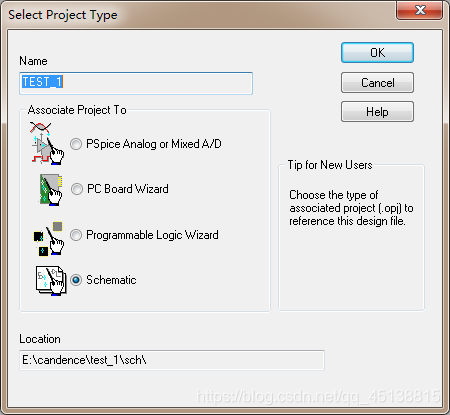

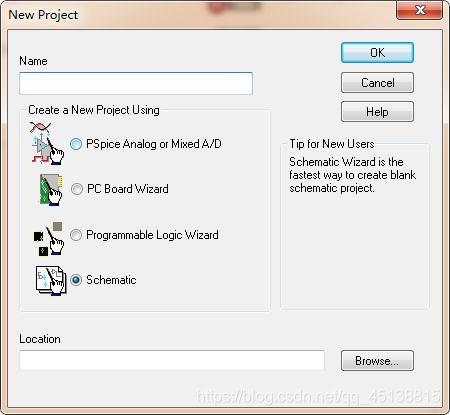

1.1新建工程

在这里插入图片描述

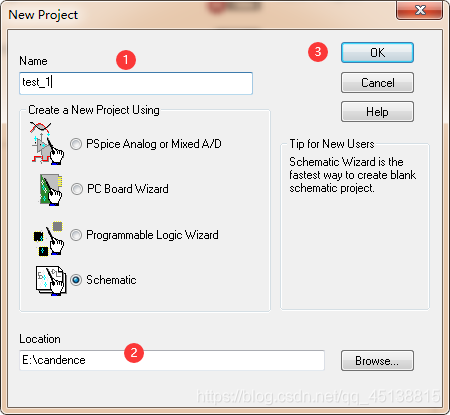

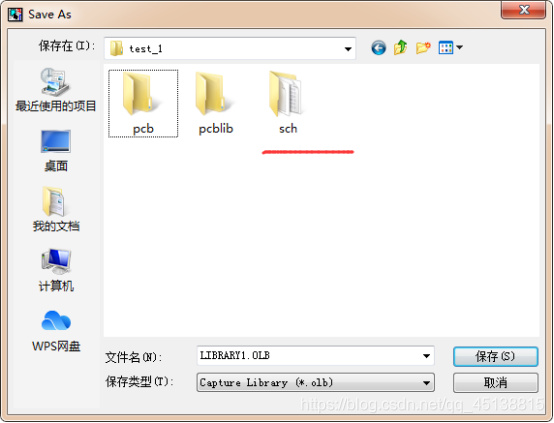

选择好工程的存放位置，最好事先新建一个专门的工程文件夹
在这里插入图片描述

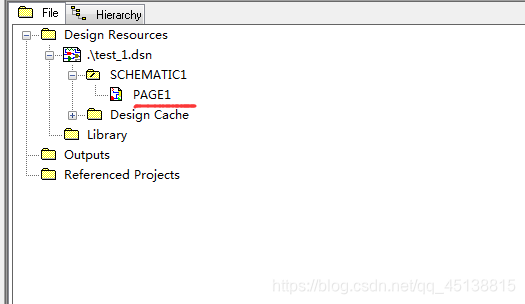

然后就可以看到我们默认有一个PAGE
在这里插入图片描述

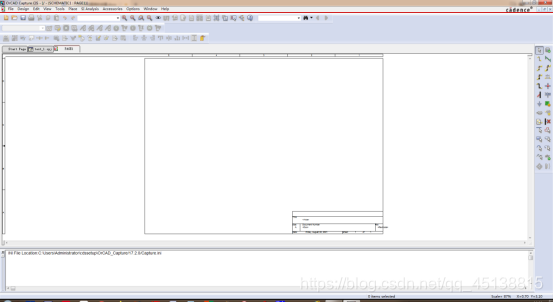

然后点击可以看到我们的原理图

在这里插入图片描述

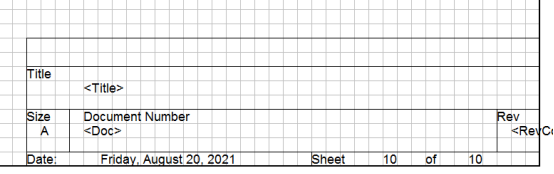

1.2.设置原理图板框

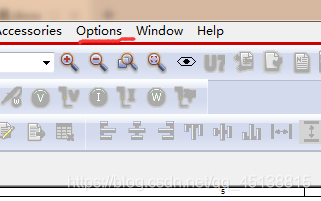

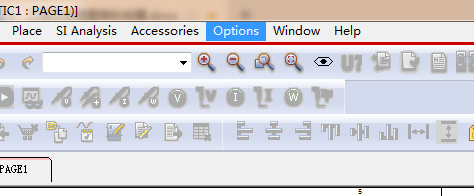

点击选项 options 点击sch…,这个版本它默认给我勾选好了
在这里插入图片描述

1.3.设置原理图栅格

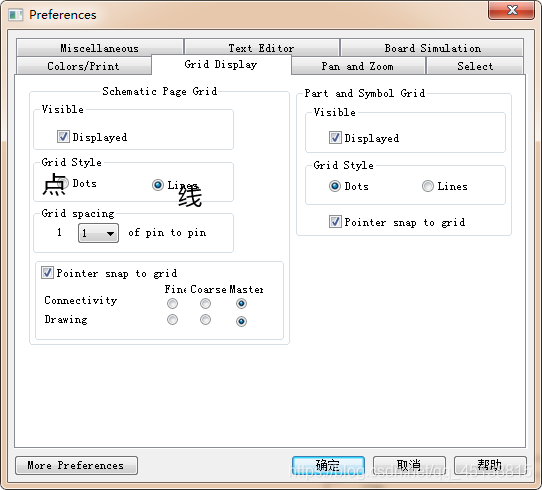

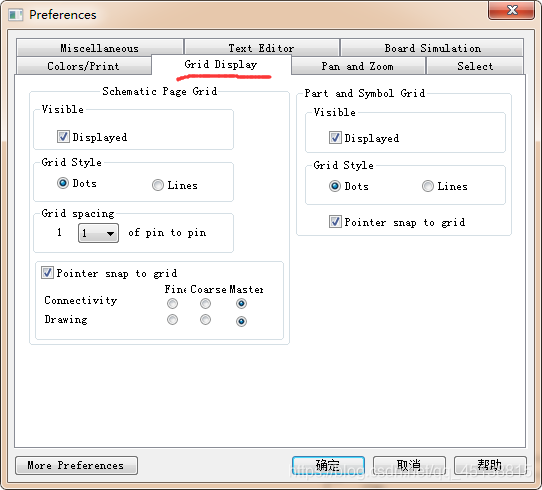

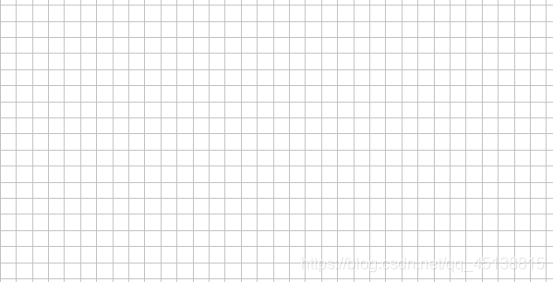

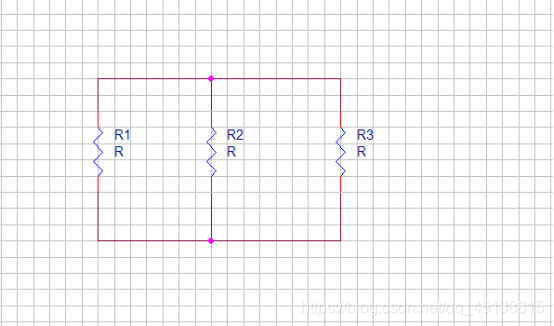

点击选项 options 点击preference 中的Grid Display,我们可以选择点或者线，这里我们选择线。
在这里插入图片描述

在这里插入图片描述

二、添加多个原理图

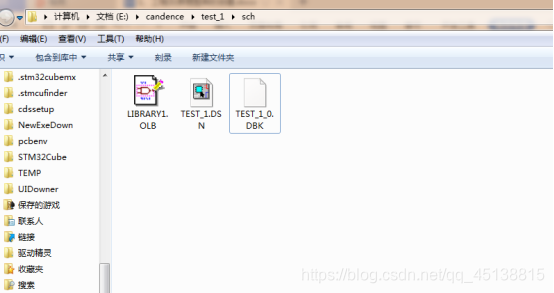

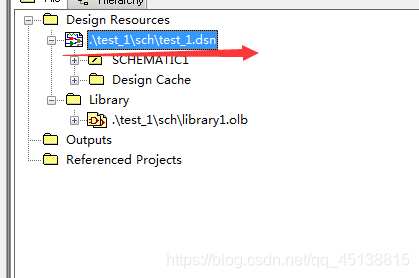

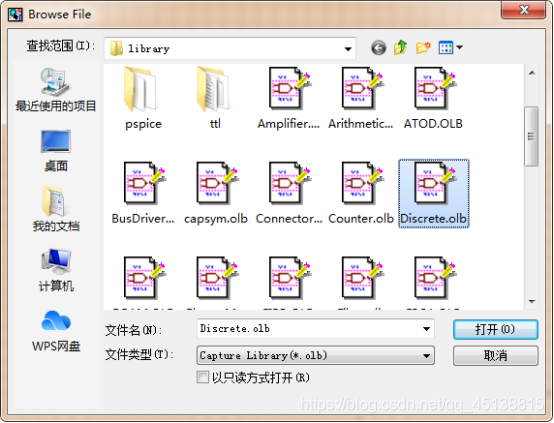

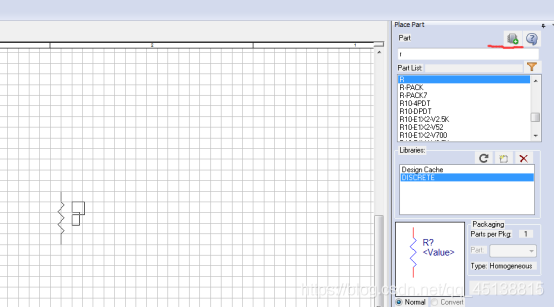

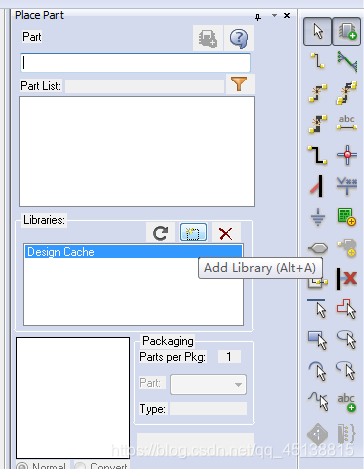

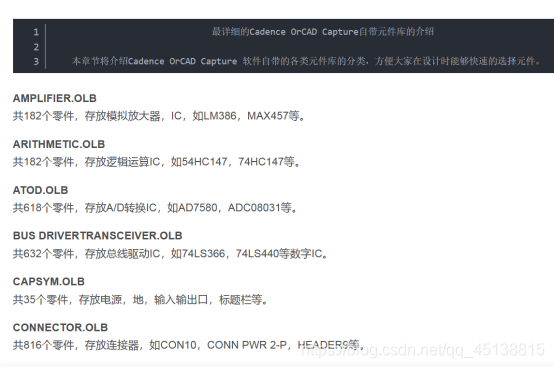

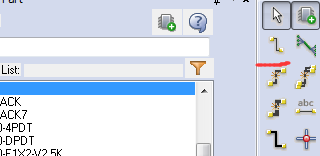

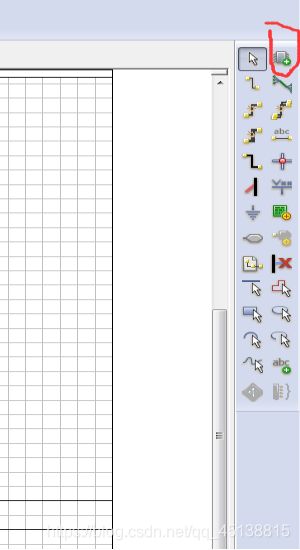

Candence 的好处就是我所有的原理图可以分开保存，但是在外面保存是按照一个整体来保存的也就是DSN文件。并且元件库非常丰富，不用我们自己画就像mutism一样。

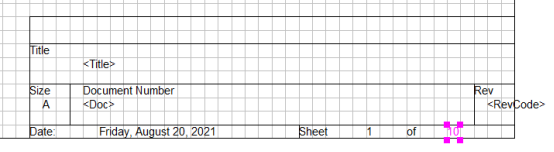

这里我们分为10个子原理图，分模块设计

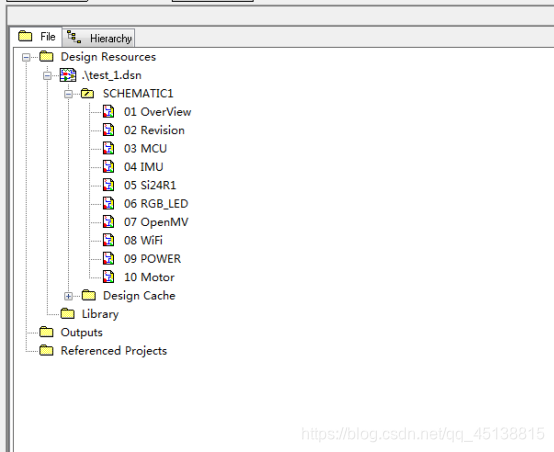

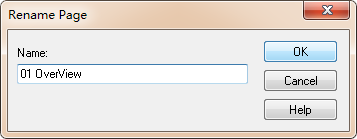

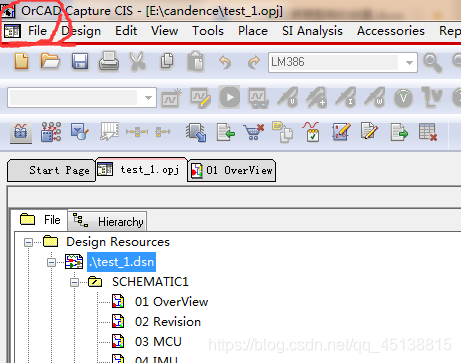

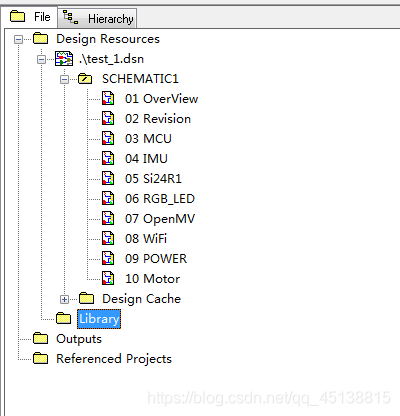

右键改名rename,01 空格 OverView符合我们的设计习惯，这样就可以按顺序来设计了，记得按ctrl +s保存
