codesys边沿信号引用数组怎么写？实际案例参考

边沿检测的R_TRIG和F_TRIG都是功能块，每调用一次就要有一个独立的实例来记住上一次的CLK状态，如果你在FOR循环里反复调用同一个R_TRIG实例，它只会记住最后一次循环的输入状态，前面的全部丢失。这是最常见的写法错误。

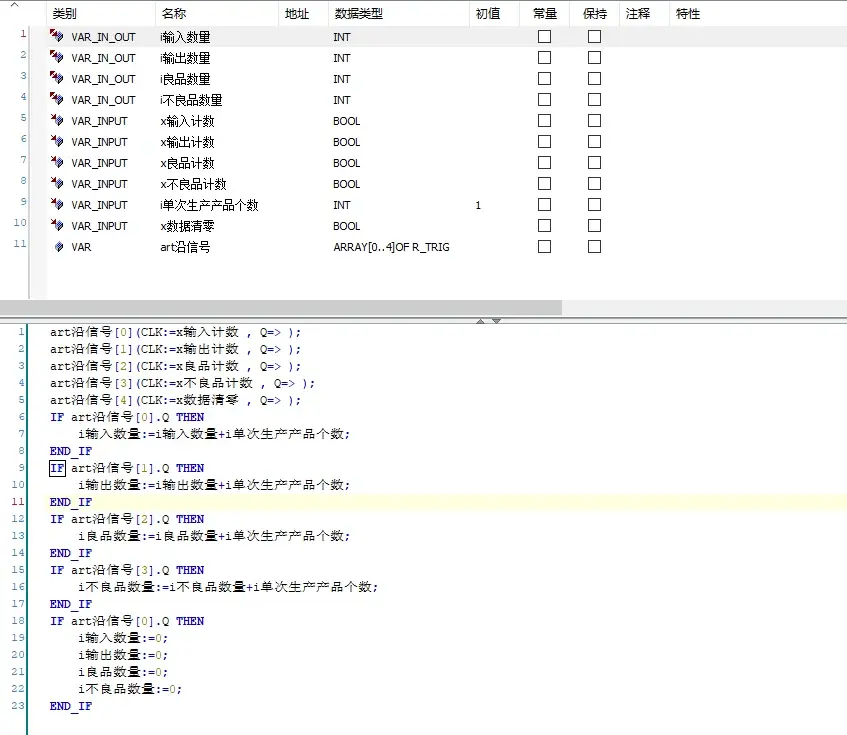

在VAR区声明两个数组，一个存信号，一个存触发器实例。信号的数组可以是BOOL，触发器的数组就是R_TRIG。声明语法是：alarm : ARRAY[0..200] OF BOOL;，alarmTrig : ARRAY[0..200] OF R_TRIG;，索引变量用INT声明。F_TRIG同理，把R_TRIG换成F_TRIG就行。

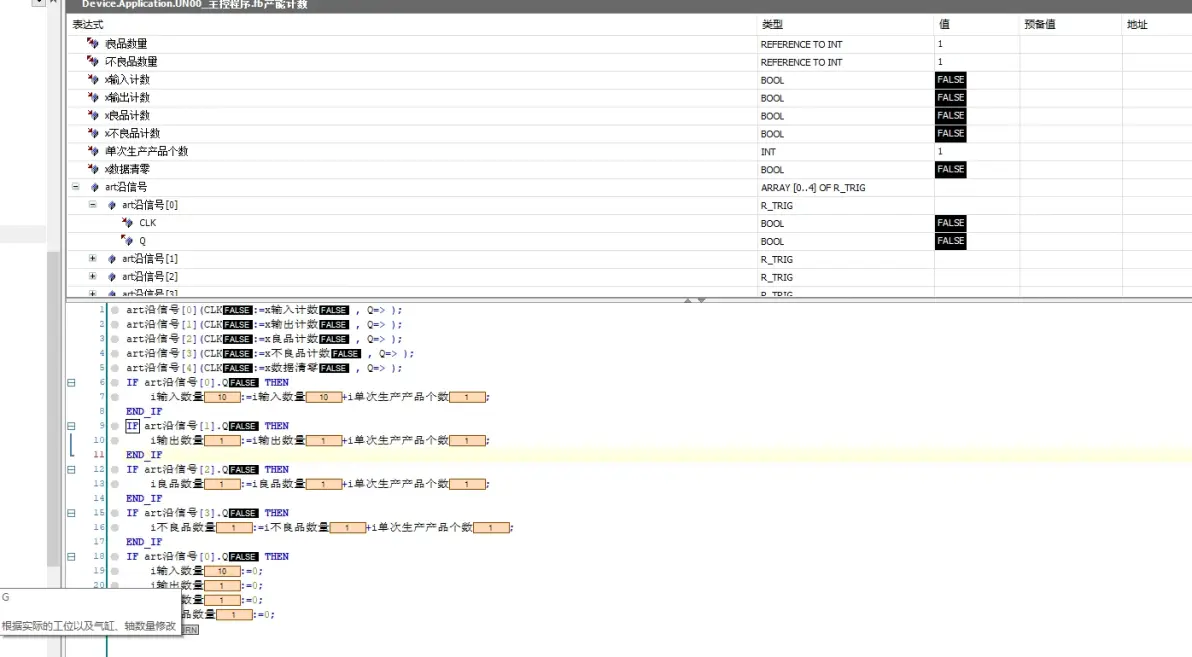

循环里先调用触发器实例，再用它的.Q输出判断是否发生了边沿。写法是alarmTrig[i](CLK := alarm[i]);，然后IF alarmTrig[i].Q THEN里面写你要执行的逻辑。注意调用的时候是实例名[索引](CLK := 输入)，不是实例名(CLK := 输入[索引])，括号位置不一样，前者索引定位到具体的实例，后者还是共用同一个实例。

调用和判断不能写在同一行。有人写成Rtrig(alarme[i].state)然后紧接着IF Rtrig(alarme[i].state) THEN，这样功能块被调用了两次，第二次调用时上一次的边沿状态已经被覆盖了，Q永远为TRUE。正确做法是调用一次，用.Q读结果。

数组边界写死，ARRAY[0..200]的循环就写FOR i := 0 TO 200 DO，不要写TO 201或者TO 250。越界访问R_TRIG数组不会触发编译错误，运行时可能读到相邻变量的内存，Q输出会莫名其妙地置位，状态机会乱跳。CODESYS有隐式边界检查函数CheckBounds，可以在开发阶段启用，上线前再关掉，性能有影响。

如果输入信号来自物理按钮或者继电器触点，边沿检测之前先做去抖。50ms的TON延时滤波放在R_TRIG前面，信号稳定50ms后再送入CLK，不然一次按键的机械抖动会被识别成多次上升沿，数组里存进重复值。R_TRIG的实例数组本身不解决抖动问题，它只负责单次扫描周期内的状态记忆。

结构体数组里套R_TRIG也可以，先声明一个TYPE，里面放BOOL信号和R_TRIG实例，然后用ARRAY OF结构体，调用的时候写myStruct[i].trig(CLK := myStruct[i].signal);，再用myStruct[i].trig.Q判断。这种写法比平行数组好管理，信号和它对应的边沿实例绑在一起，不会出现数组长度不一致的问题。
