CODESYS读不到XB6S-EC2002输入信号？这样查就对了

本文速览

1.适用产品

XB6S-EC2002+XB6S系列I/O模块

2.使用平台

CODESYS编程平台

3.问题场景

模块输入通道无法读取到输入信号

4.排查维度

接线方式/变量地址占用/变量更新设置

在CODESYS平台下，实点科技插片式I/O EtherCAT协议耦合器XB6S-EC2002及搭载的I/O模块的输入信号读不到，应该如何排查？本文提供以下三个维度进行逐步排查：

①接线方式是否正确（以通道指示灯是否亮起作为判断依据）；

②模块变量地址是否已被其他程序元素占用；

③变量更新设置是否已正确使能。

现以XB6S-3200为例，介绍各场景下的具体排查方法。

1. 检查接线方式是否正确

此类故障的典型特征为：通道指示灯未亮起。

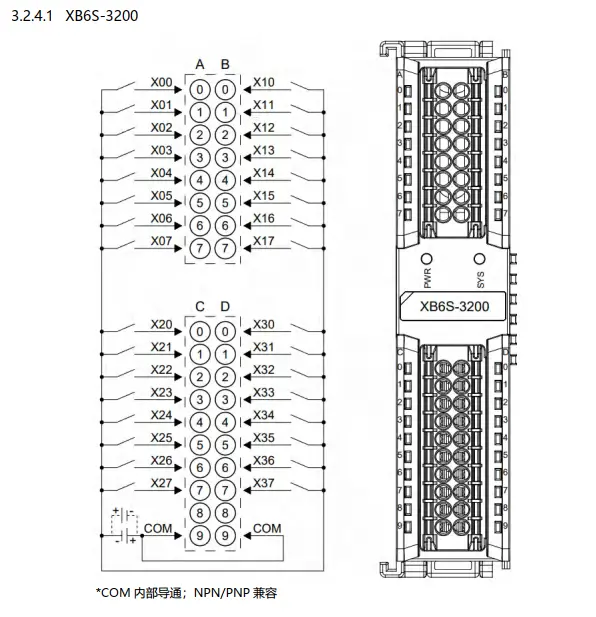

以XB6S-3200为例，先看一下接线图：

XB6S-3200输入信号NPN/PNP兼容，通过COM的接线来切换。如果用PNP类型的输入信号，那COM要接0V；如果用NPN类型的输入信号，那COM要接24V。如果COM不接线，输入信号无法在模块内部形成回路，所以通道指示灯就不会亮，程序中自然也读不到输入信号。

2. 检查模块变量地址是否已被其他程序元素占用

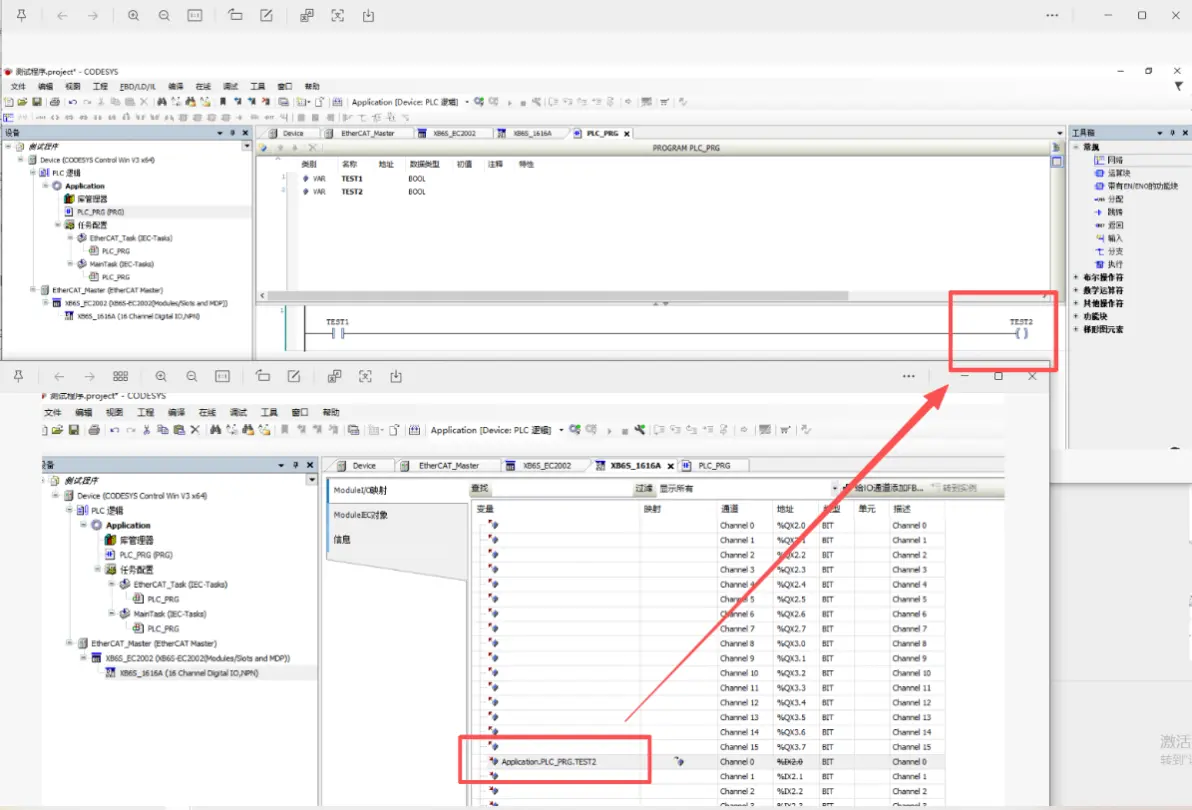

如下图所示，模块的第一个输入通道绑定的变量地址“TEST2”，在程序中被线圈调用，这样编译也是无报错的。此时，外部有输入信号，无论在模块I/O映射处、还是程序里都监控不到输入值。需要解除这个线圈绑定的变量，或更改未被调用的变量地址，才能实时读到输入信号。

3. 检查变量更新设置是否已正确使能

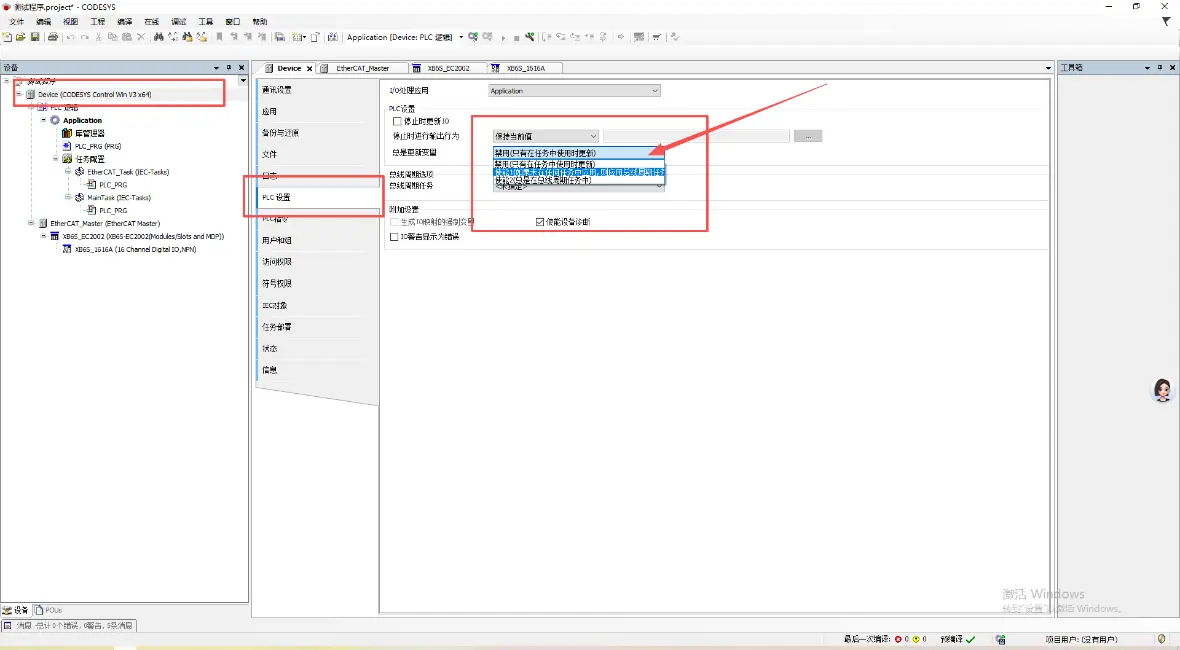

在新工程配置的过程中，PLC的变量更新设置默认是：禁用(只有在任务中使用时更新)，此时模块的输入指示灯亮，也会接收不到输入信号。

需要将其切换为：使能1（如果未在任何任务中使用，则应用总线周期任务），重新下载组态后，输入变量即可随外部信号实时更新。

以上就是XB6S-EC2002及搭载的I/O模块在CODESYS平台下读不到输入信号时的常见排查方法，建议按接线→变量地址→变量更新设置的顺序逐步排查。
