XB6S-EC2002在CODESYS输出没反应？排查思路在这

本文速览

1

适用产品

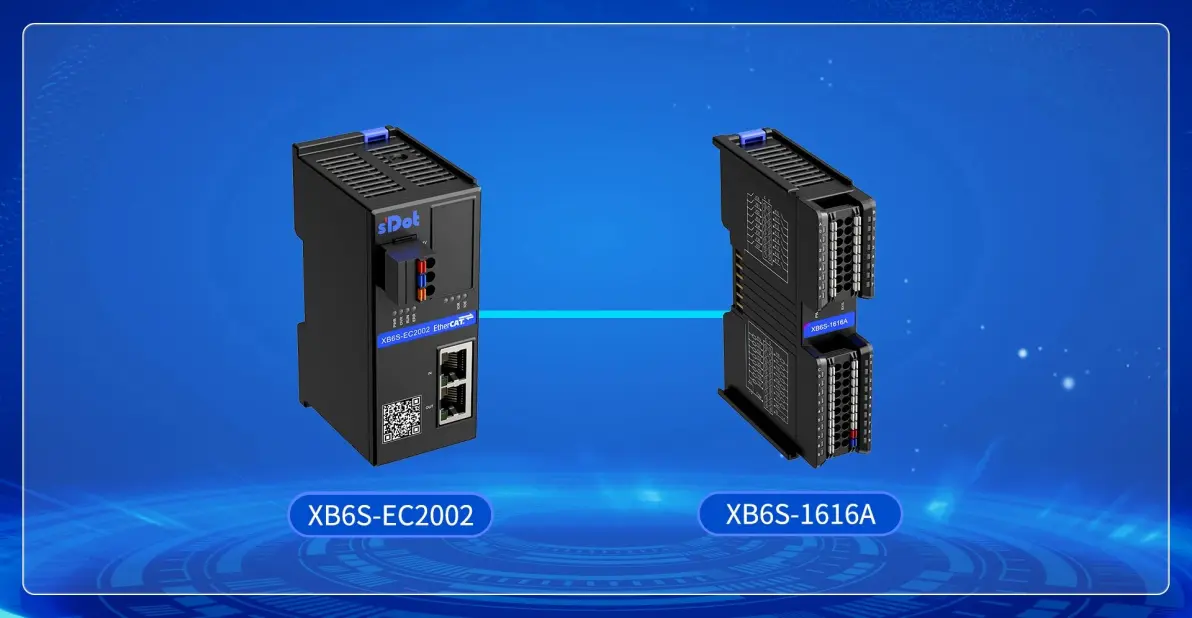

XB6S-EC2002+XB6S数字量输出模块（以XB6S-1616A为例）

2

使用平台

CODESYS平台

3

问题场景

程序有输出指令，但模块通道指示灯不亮，实际执行器无动作

4

排查维度

诊断信息查看/负载供电检查/变量地址占用/映射区直接赋值测试

5

排查入口

先看通道指示灯是否亮起，再按排查顺序逐项定位

在CODESYS平台下使用实点科技插片式I/O EtherCAT协议耦合器XB6S-EC2002搭配数字量输出模块时，若程序已发出输出指令，但模块通道指示灯不亮、实际执行器无动作，应如何排查？

该问题通常可从四个维度逐步定位：通过耦合器诊断历史确认负载供电是否接入、用万用表核查负载电源端子是否正常供电、检查输出通道绑定的变量地址是否存在双线圈占用，以及在映射区直接赋值进行输出隔离测试。本文以XB6S-EC2002+XB6S-1616A组合为例（注：测试环境同时挂载了XB6S-A08V，但排查内容不涉及该模块），逐项说明各排查步骤。

前置判断：排查前先观察模块对应通道的指示灯状态。若指示灯已亮但执行器无动作，优先检查接线；若指示灯不亮，则按以下步骤逐项排查。

一

查看耦合器诊断信息

故障特征——耦合器图标出现红色感叹号提示。

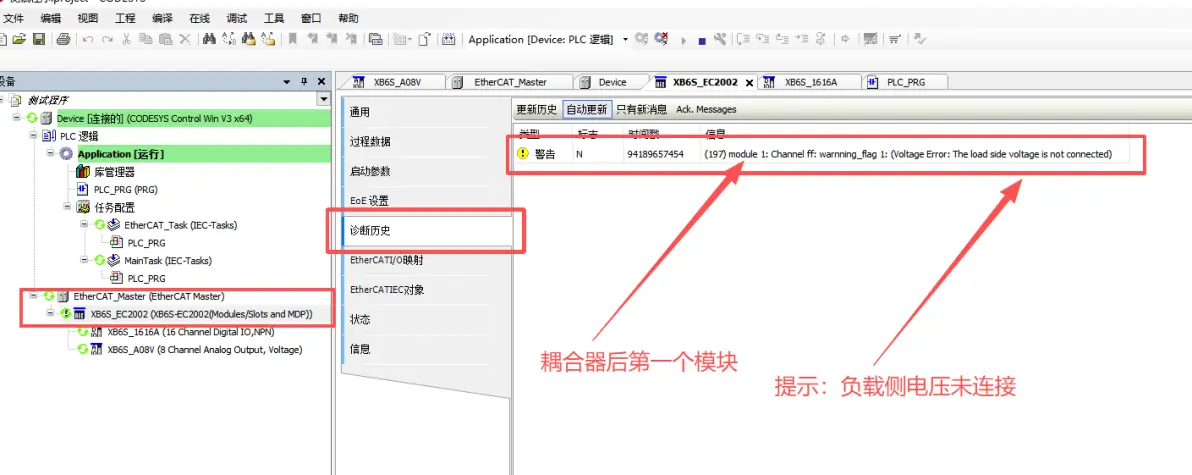

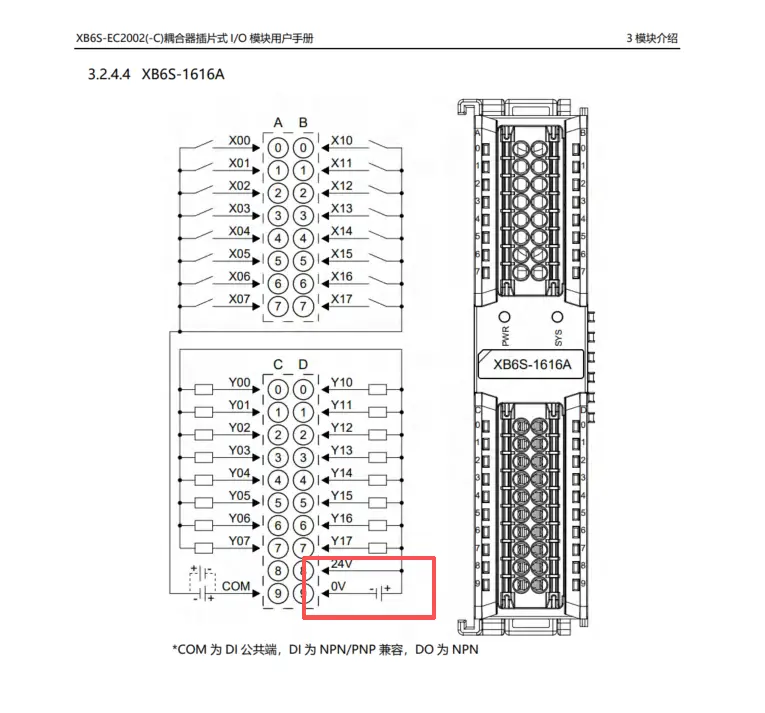

点击耦合器，选择“诊断历史”，查看是否存在“第一个模块：负载电源未接”等报错提示。以XB6S-1616A为例，查看其接线图，发现该模块的D8/D9端子需外接一组24V，用于为输出通道的负载供电。若该端子未接线，即使程序已下发输出指令，通道指示灯也不会亮，输出端口亦无电压输出。

注意：负载供电端子（D8/D9）与模块工作电源相互独立，两者均需正确接线，输出功能方可正常使用。

二

检查负载供电是否正常

故障特征——D8/D9端子已接线，但输出通道仍无响应。

在确认D8/D9已接线的情况下，使用万用表直流电压档，测量D8/D9端子处的实际电压值，逐项排查以下情况：

• 电压值是否在正常范围（DC24V）；

• 接线极性是否正确，排除反接情况；

• 端子压接是否牢固，排除虚接情况。

三

检查变量地址是否存在双线圈占用

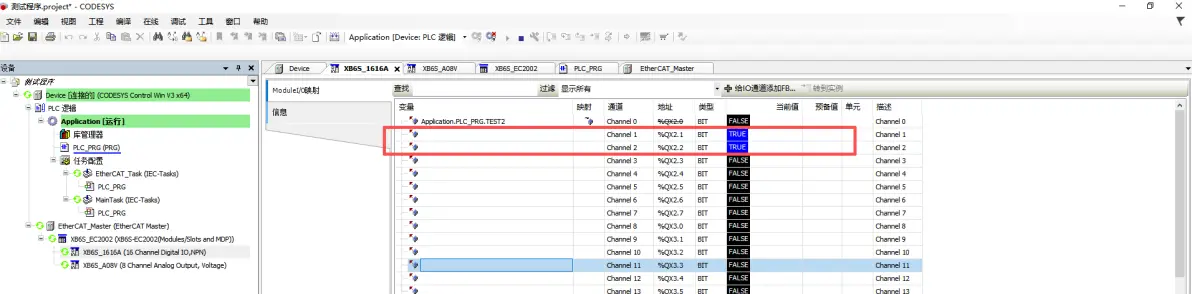

故障特征——外部供电正常，但在I/O映射处和程序中均无法监控到输出值。

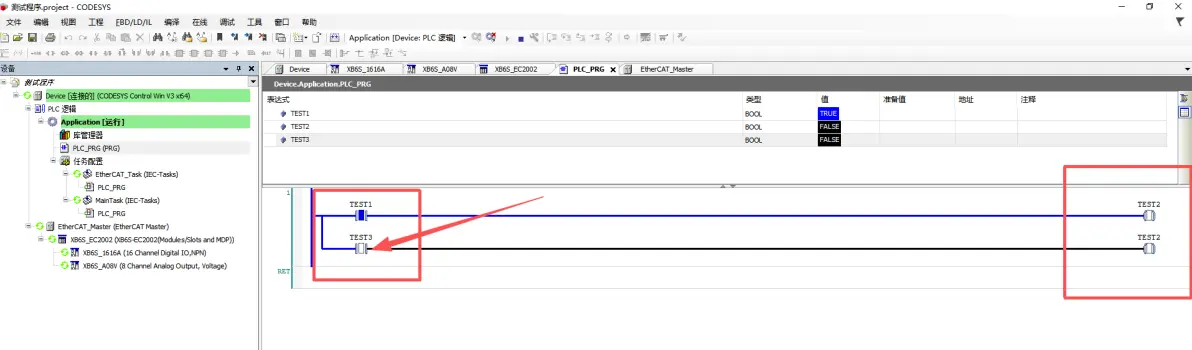

若输出通道绑定的变量（如TEST2）在程序中被多处线圈同时调用，编译时不会产生报错，但实际运行时，其他线圈的状态会覆盖该变量的输出值，导致预期输出无法正确下发。需解除其他线圈对该变量的绑定，或将输出通道改绑至未被其他程序段占用的变量地址。

提示：双线圈问题在CODESYS中编译不报错，需主动逐段检查变量的调用关系，可使用"交叉引用"功能快速定位该变量的所有调用位置。

四

映射区直接赋值隔离测试

若上述排查均无异常，可通过以下方法进一步隔离故障位置。

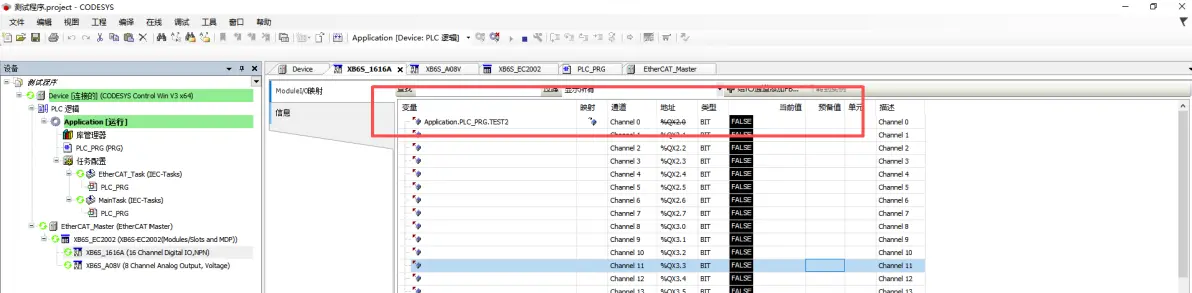

在I/O映射区对目标通道直接赋值，绕过程序逻辑，观察模块对应通道的指示灯状态，根据结果分两个方向处理：

• 指示灯亮起，执行器无动作

输出信号已正常下发，问题在接线侧，需检查执行器端的接线是否正确；

• 指示灯亮起，执行器有动作

模块输出功能正常，问题在程序逻辑侧，需进一步排查程序中是否存在双线圈或逻辑覆盖。
