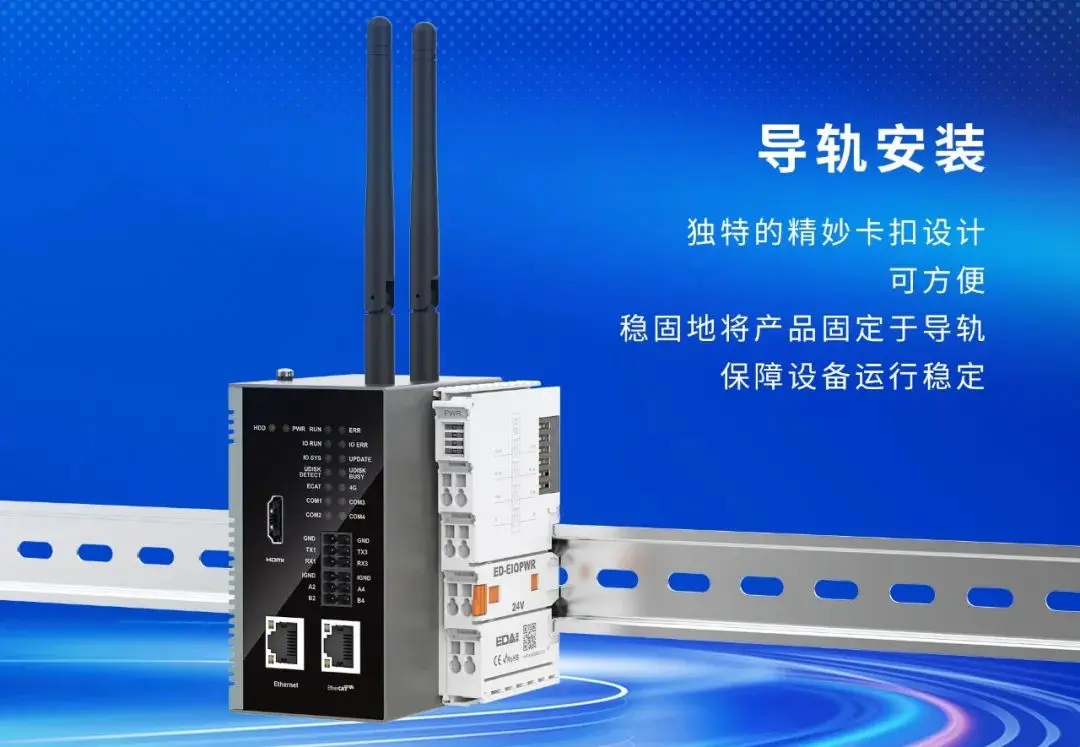

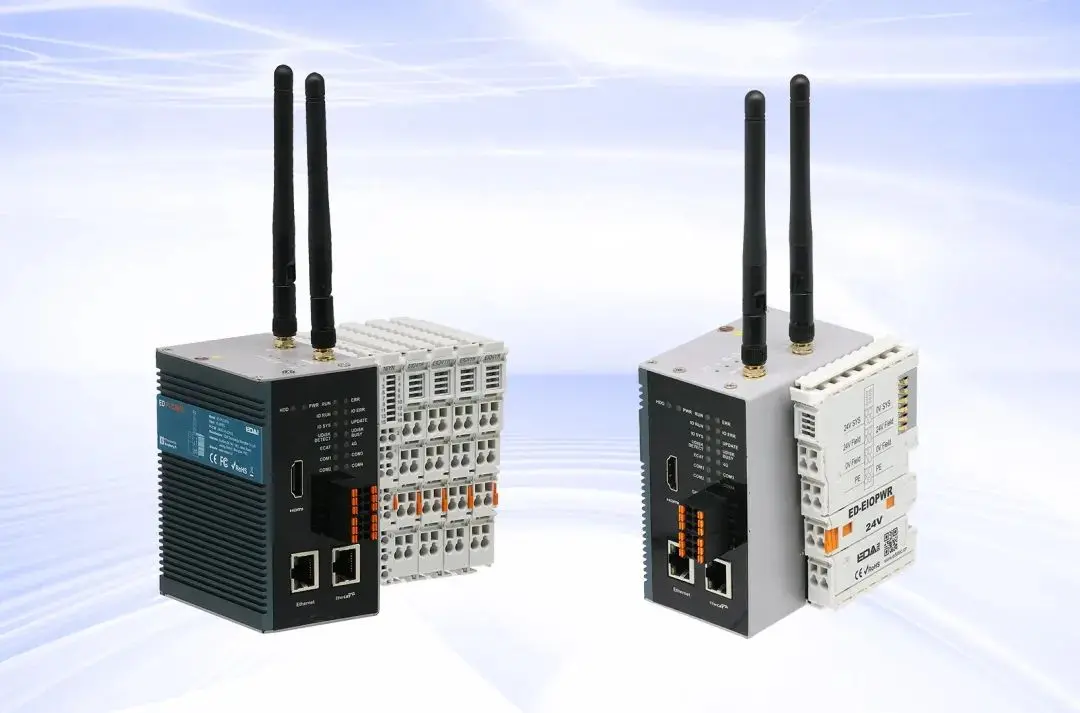

ED-PLC2010是一款基于CODESYS的可编程控制器, 根据不同的应用场景和用户需求，可选择不同规格的RAM和eMMC的可编程逻辑系统。
✨ 警告
ED-PLC2010设备默认已预装CODESYS授权，重新安装操作系统会使CODESYS授权丢失，请勿自行安装操作系统。
ED-PLC2010提供HDMI、USB、Ethernet、RS232和RS485等常用的接口，且支持通过Wi-Fi、以太网和4G接入网络（选配）；集成超级电容备份电源、 RTC、Watch Dog、EEPROM和加密芯片，提升了产品的易用性和可靠性，主要应用于工业控制领域。
ED-PLC2010支持扩展DI、DO、AI和AO等不同类型的I/O模块，最多可扩展32个I/O模块；集成CODESYS Control runtime System，支持IEC 61131-3编程标准和EtherCAT/Modbus TCP总线。用户可根据实际需要选配TargetVisu、WebVisu、Softmotion、CNC+Robotics、EtherCATMaster、Modbus TCP Master和OPC UA Server等不同功能的授权。
✨ ODESYS软件介绍
CODESYS是一款功能强大的工业自动化编程软件，它是一个开放式的控制编程平台，主要用于可编程逻辑控制器(PLC)、工业 (IPC)等设备的编程和控制。其全称为 “Controller Development System”，在工业自动化领域被广泛应用，能够实现逻辑控制、运动控制、数据处理等多种复杂的工业控制任务。
CODESYS 功能特点简介：
ED-PLC2010支持CODESYS V3.5 SP19及以上版本。
✨ 组网方案

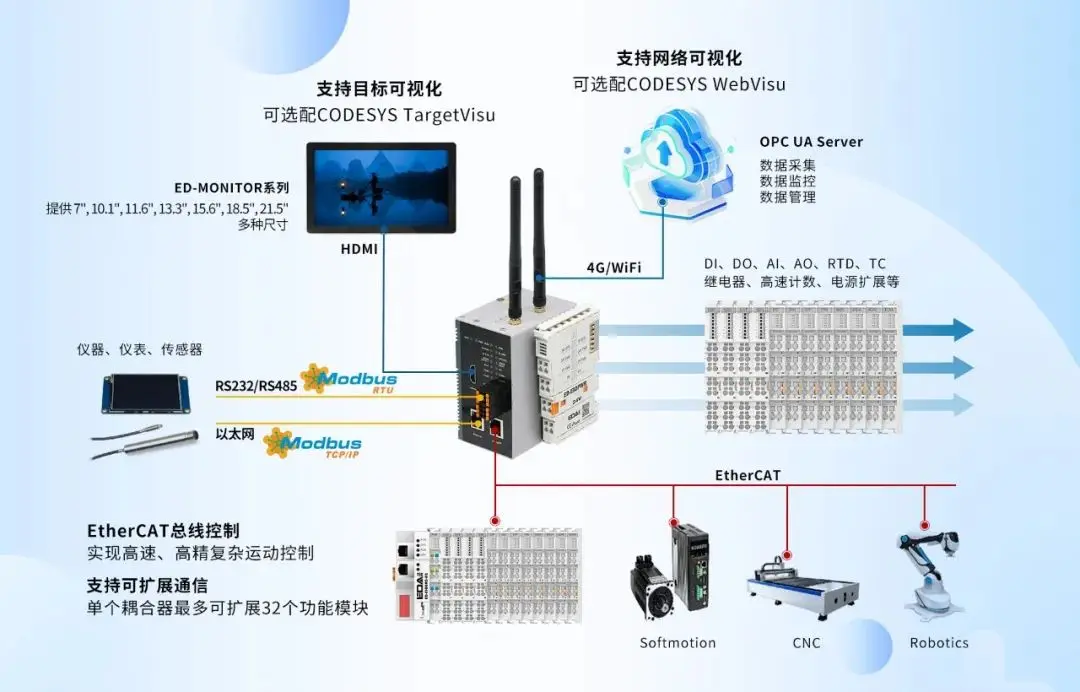

ED-PLC2010具备EtherCAT、以太网和RS485、RS232接口，可实现多层次网络通信，能够满足多场景的应用需求。 典型应用拓扑如下图所示：
✨ 可选配的CODESYS授权
提示：
默认预装的CODESYS授权包含Multicore、EtherCAT Master、Modbus TCP Master和OPC UA Server。如果您还需要更多的授权，请在可选配的CODESYS授权中单独选购。

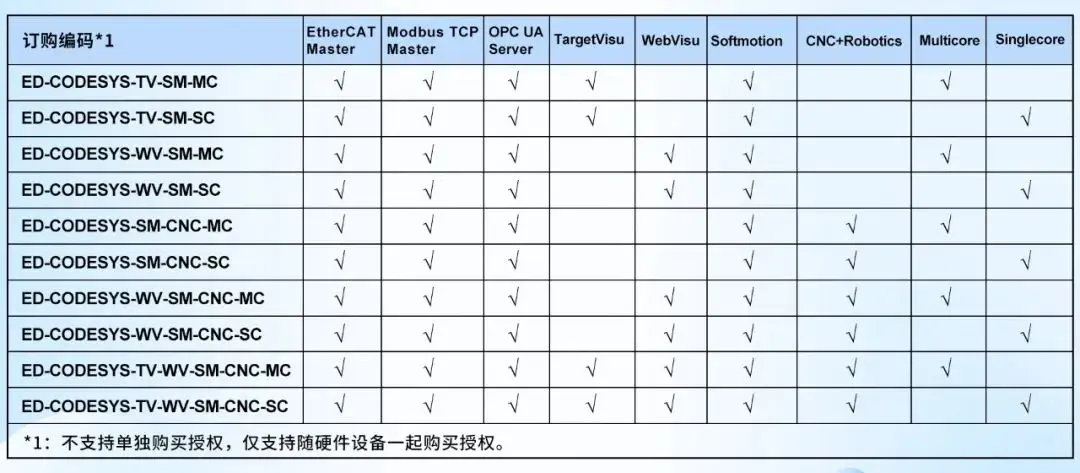

CODESYS授权包含TargetVisu、WebVisu、Softmotion、CNC+Robotics、EtherCAT Master、Modbus TCP Master、OPC UA Server、Multicore和Singlecore等功能模块，用户可根据实际需要选择不同的订购编码。
✨ 可选配的EtherCAT I/O模块
耦合器
I/O模块
✨ 强大性能，满足工业实时性需求
高性能计算：多核处理能力支撑复杂逻辑控制与边缘计算
- Broadcom BCM2711四核Cortex-A72@1.5GHz
- 8GB LPDDR4内存 + 32GB eMMC- Micro SD卡扩展存储（支持用户数据存储）

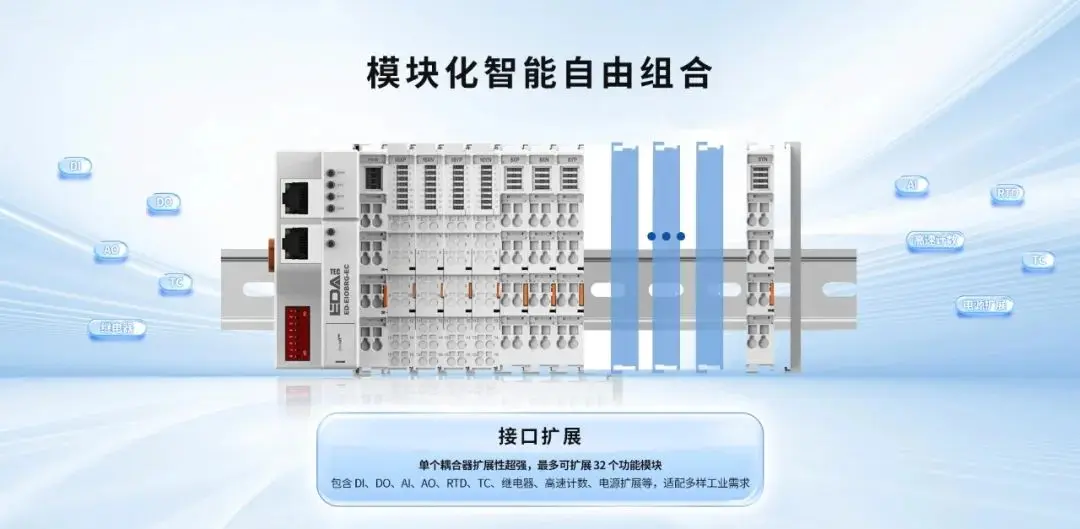

灵活I/O扩展：按需扩展多种信号类型，适配复杂工业现场
- 最多32个I/O模块（DI/DO/AI/AO/RTD/TC/高速计数等）
- 插片式模块化设计，支持热插拔维护
工业协议互联：全协议融合，打通设备层到云端
- 原生EtherCAT主站（最大128从站）
- Modbus TCP主站（最大63从站）
- OPC UA Server + MQTT双向通信
实时控制能力：CODESYS深度集成，实现确定性控制
- CODESYS Control Runtime（单核/多核可选）
- IEC 61131-3全系编程语言（ST/LD/FBD/SFC/CFC）
- 可选SoftMotion/CNC+Robotics运动控制模块
工业级可靠性：适应严苛环境与连续运行需求
- -10°C~55°C宽温运行
- DC 24V宽压输入（±20%）
- 超级电容备份电源（断电保护关键进程）
- 金属外壳抗干扰设计
✨ 系统框图
✨ 产品尺寸 单位：mm
