CODESYS入门编程课第一讲：零基础手把手开搞

打开设备视图： Alt+0

1. 新建工程

2.添加设备，根据runtime版本号进行选择。

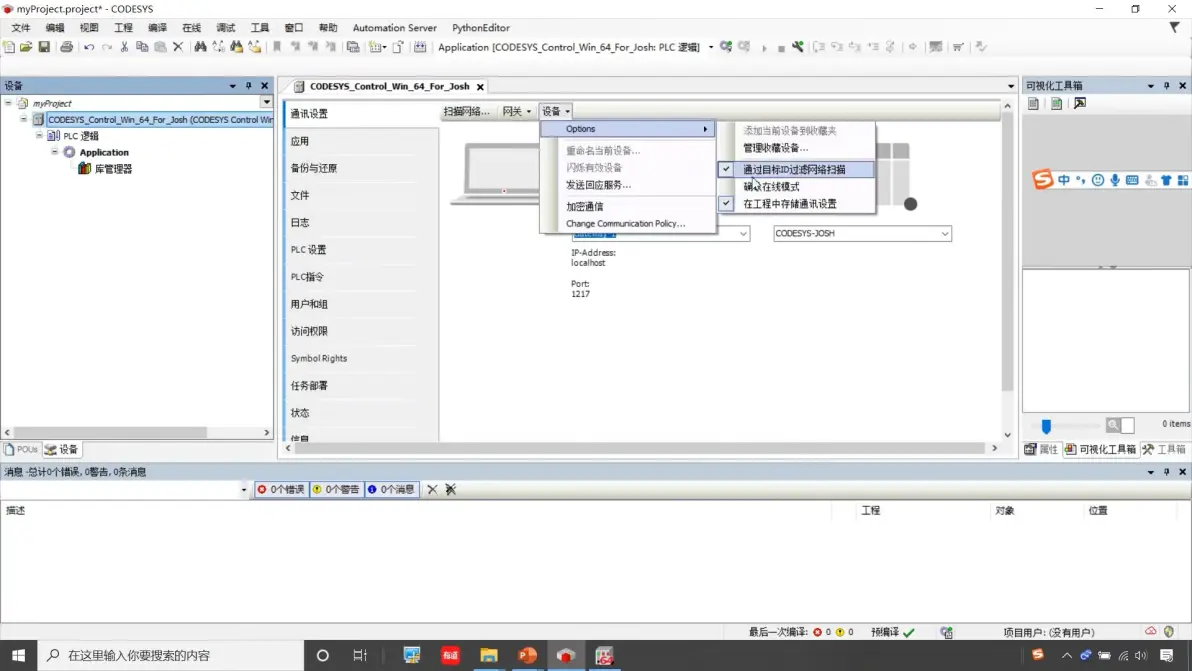

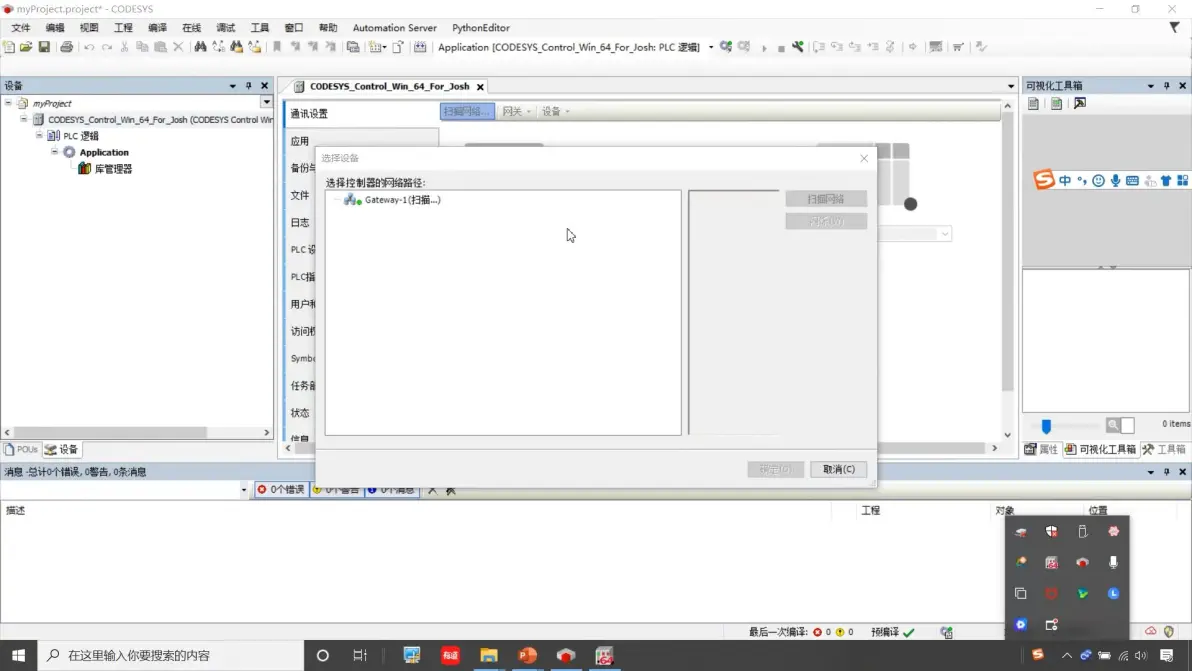

2.1 添加错误设备后扫描网络

去掉选项

扫出设备，但显示透明，说明型号不匹配

2.2 添加正确设备后

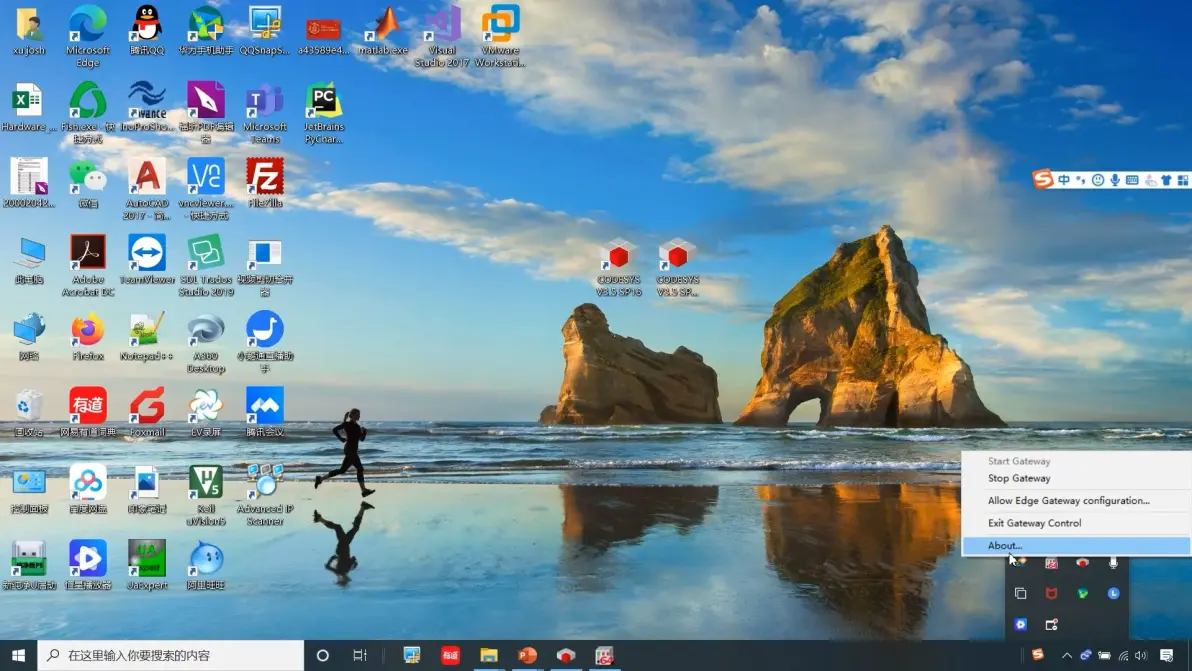

2.2.1 右下角 启动 Gateway

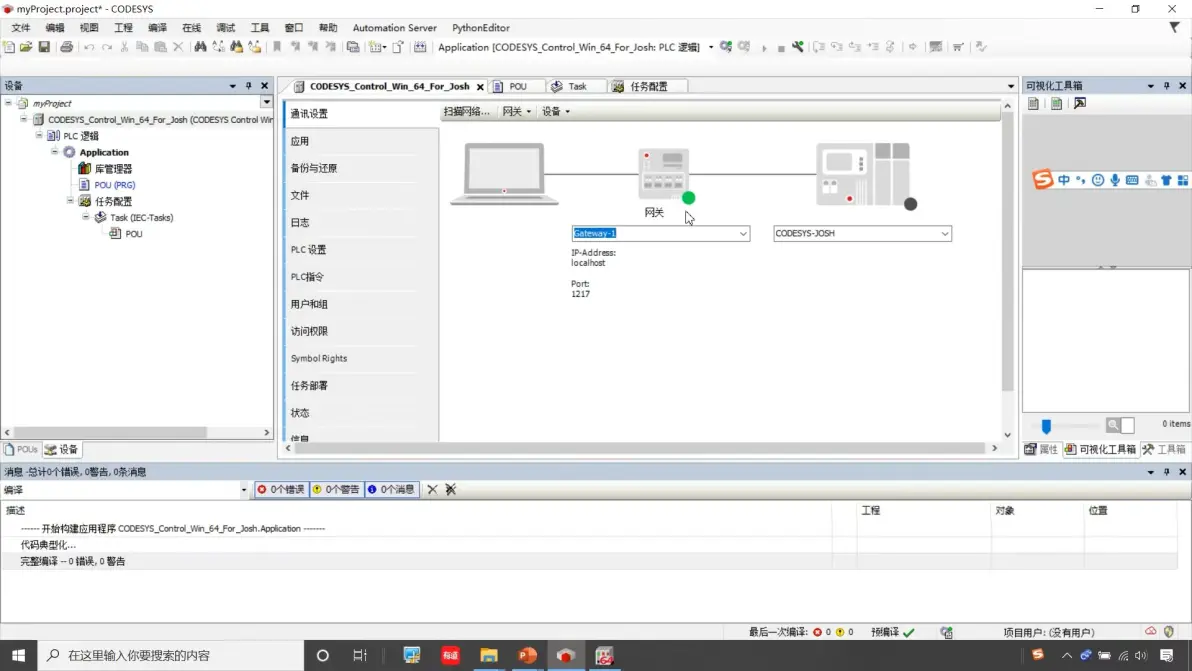

观察网关会有个绿点

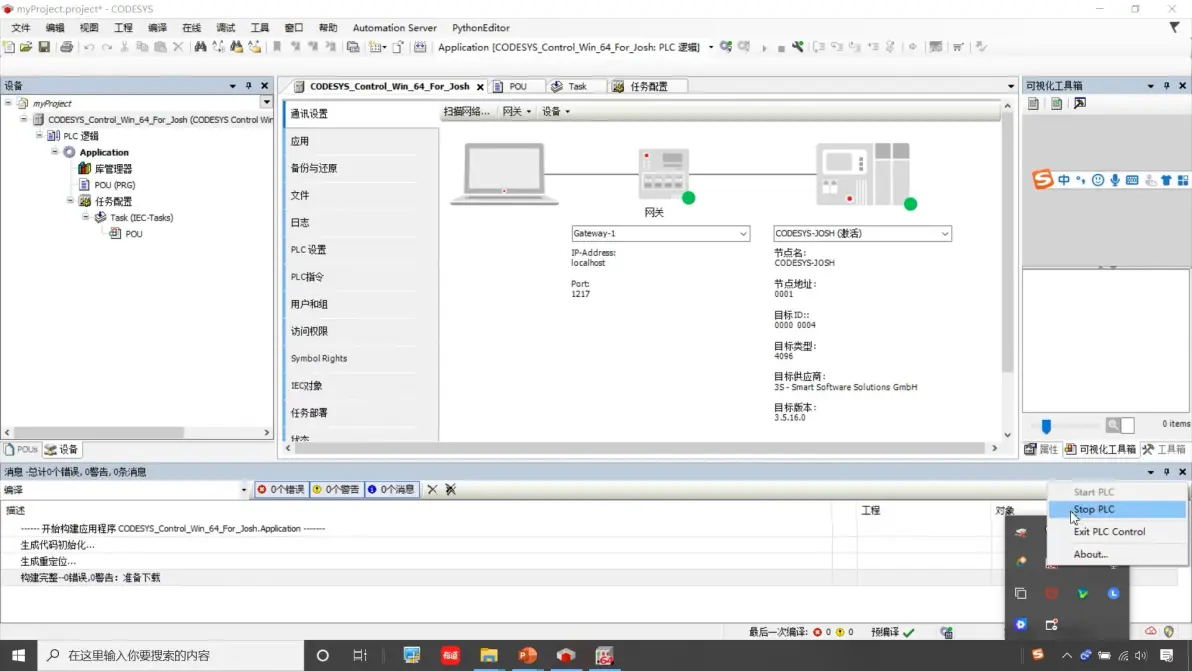

2.2.2 右下角 PLC start一下

2.2.3 激活设备

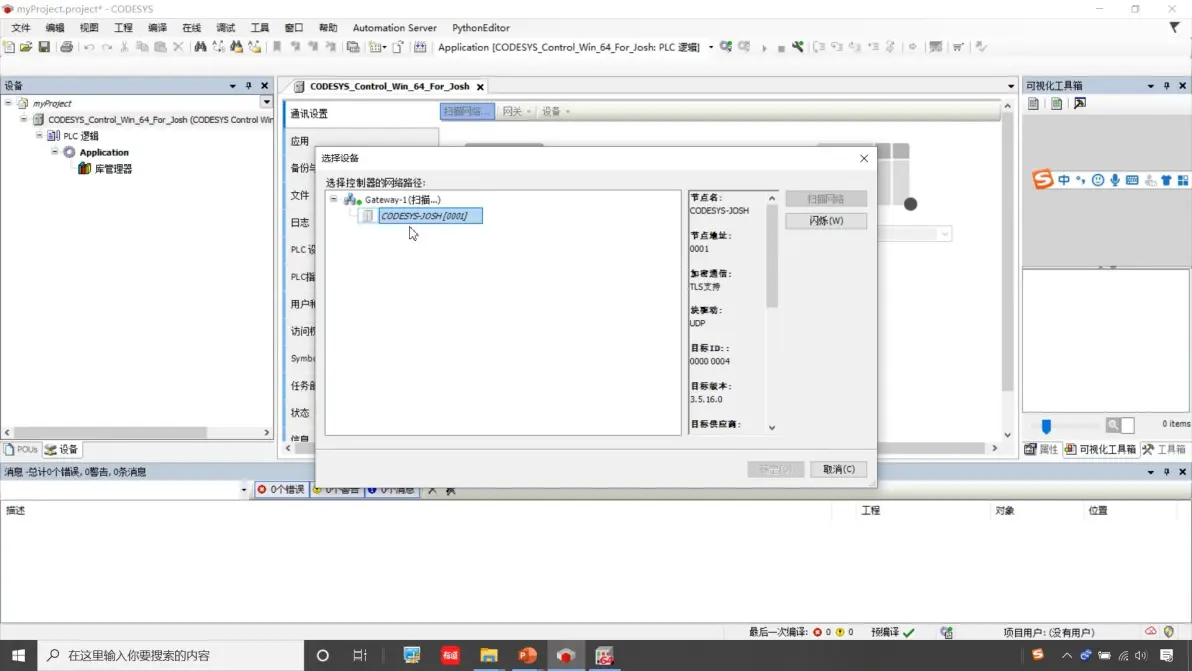

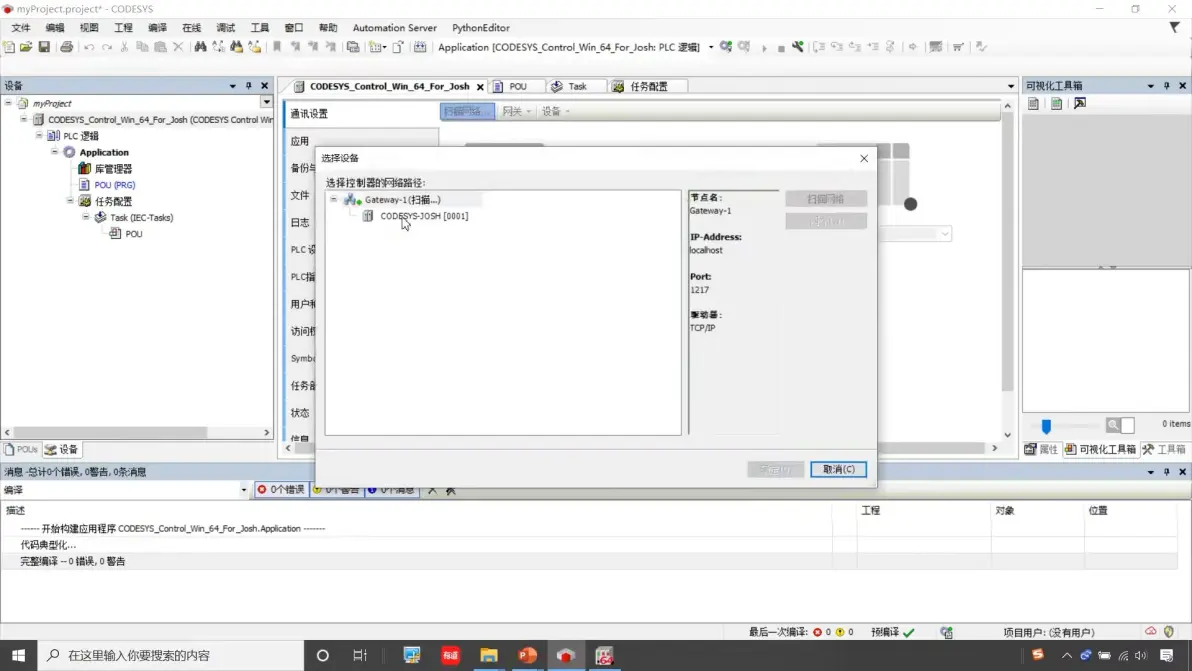

扫描网络后

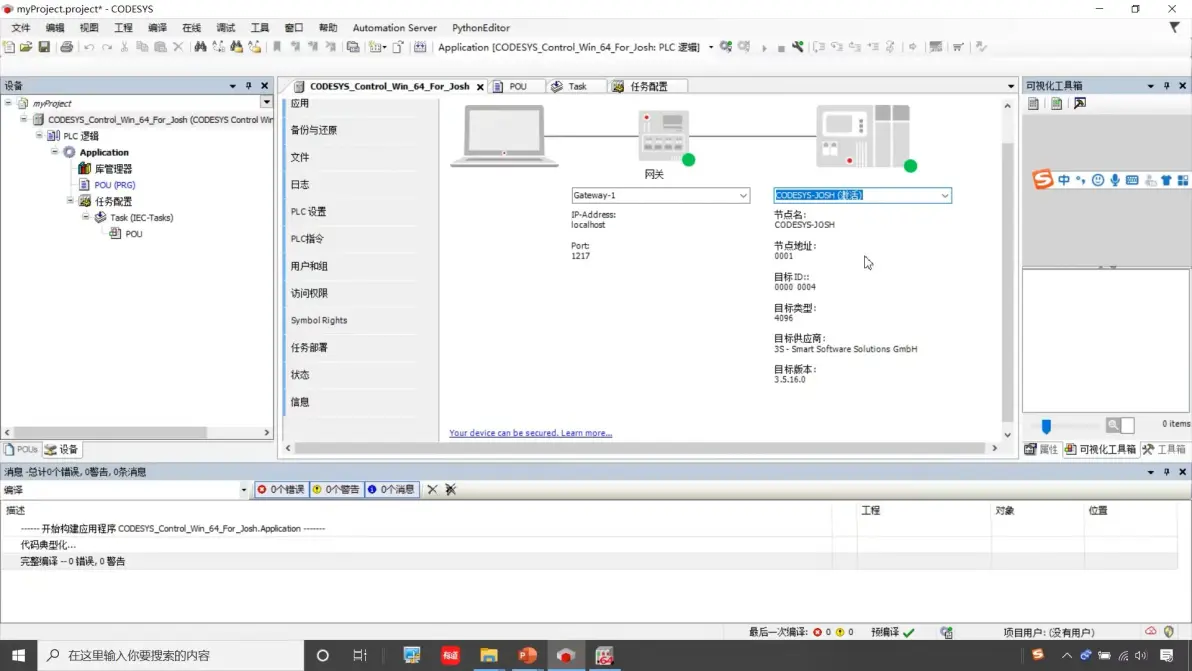

双击，PLC也出现绿点。

此时说明连上了。

(此时连的是自己的PC上的软PLC，我是这么理解的。试了下树莓派，能做树莓派package的下载和启动派上面的runtime，但是不知道怎么设置网关，连不上)

3.新建应用工程和程序Pou

3.1 添加多个应用工程Application

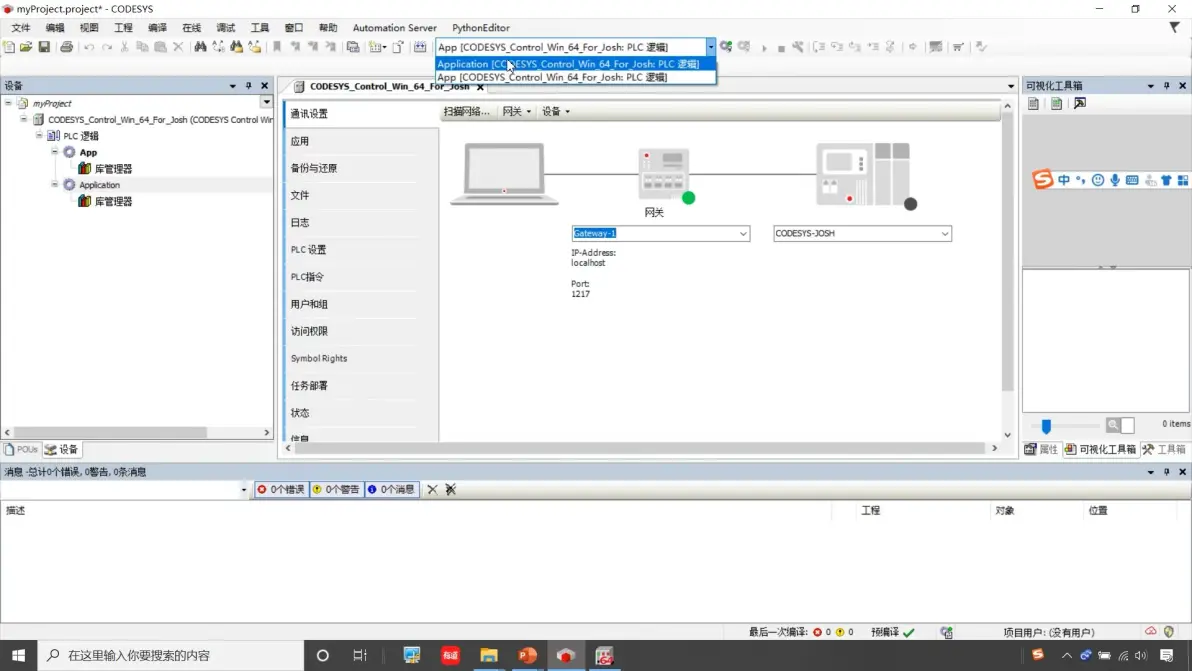

加粗的代表激活，通过右键或者导航栏切换

3.2 下载多个应用到一个控制器

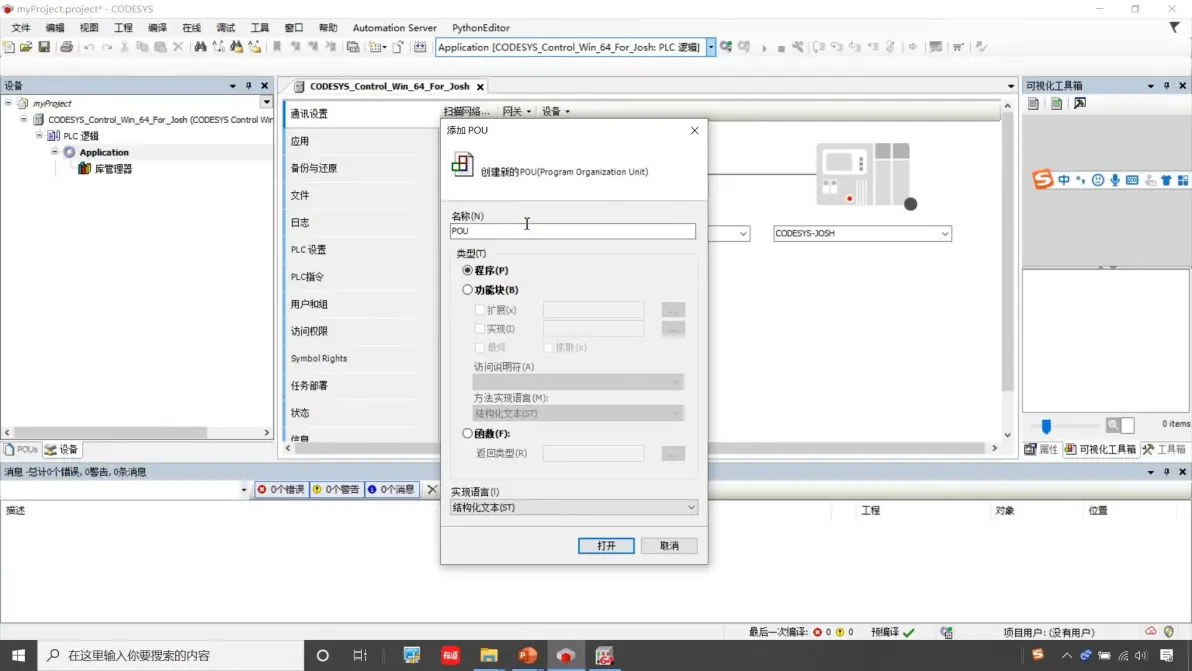

3.3 添加POU

3.4 添加任务

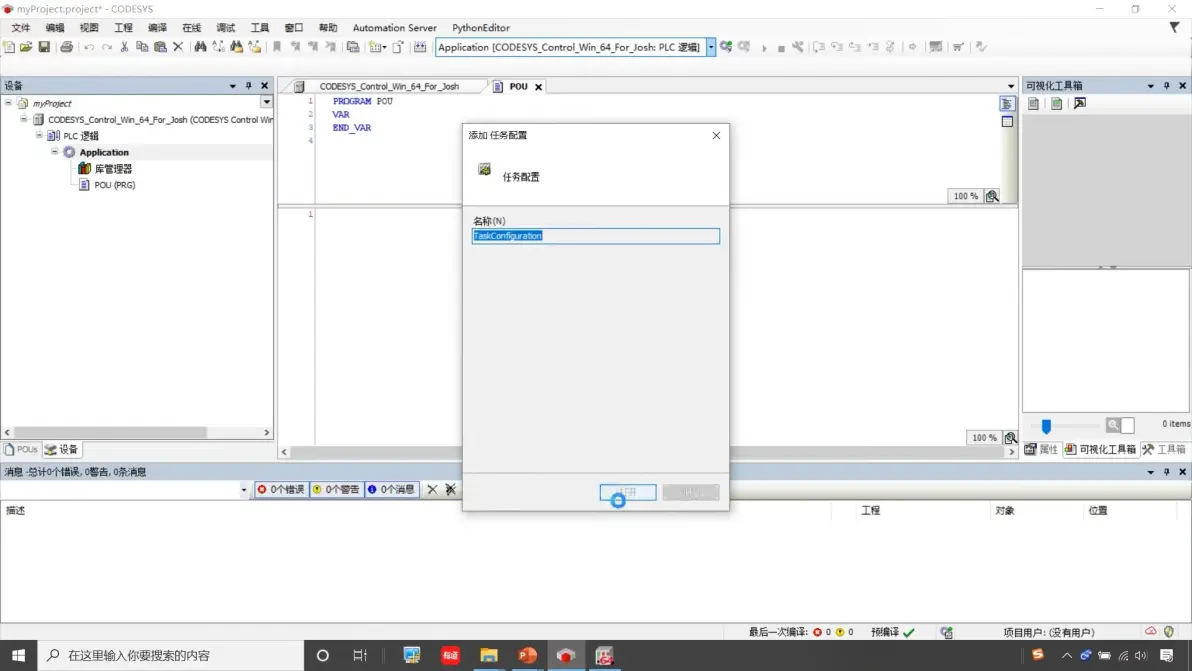

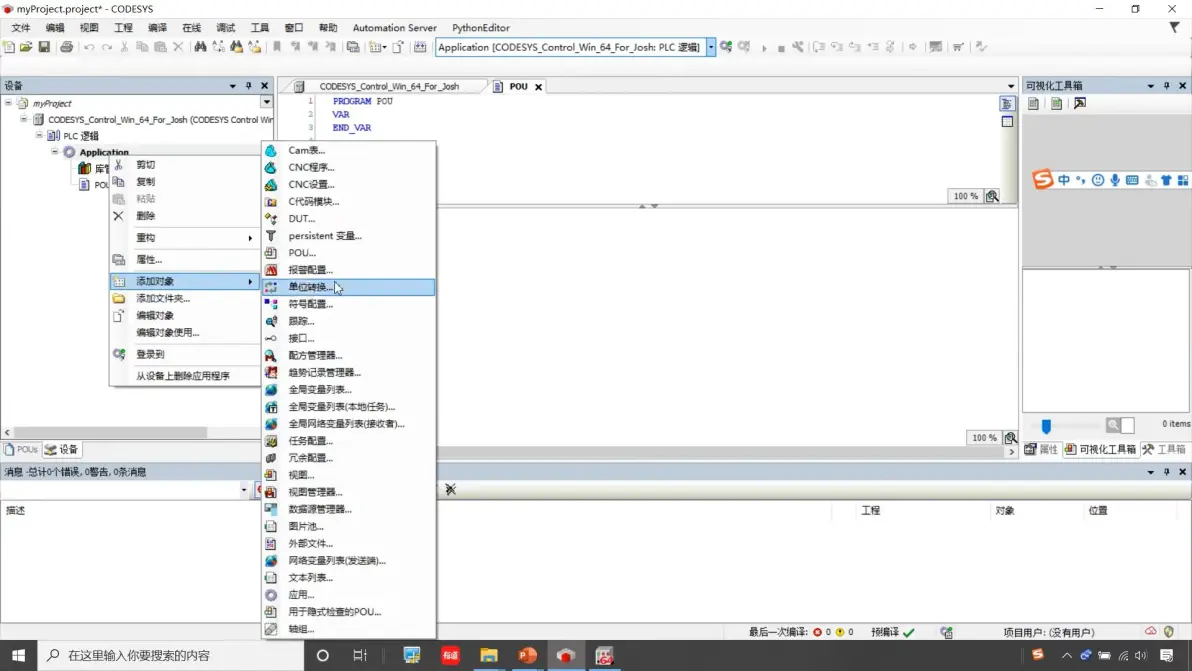

鼠标右键，添加任务配置

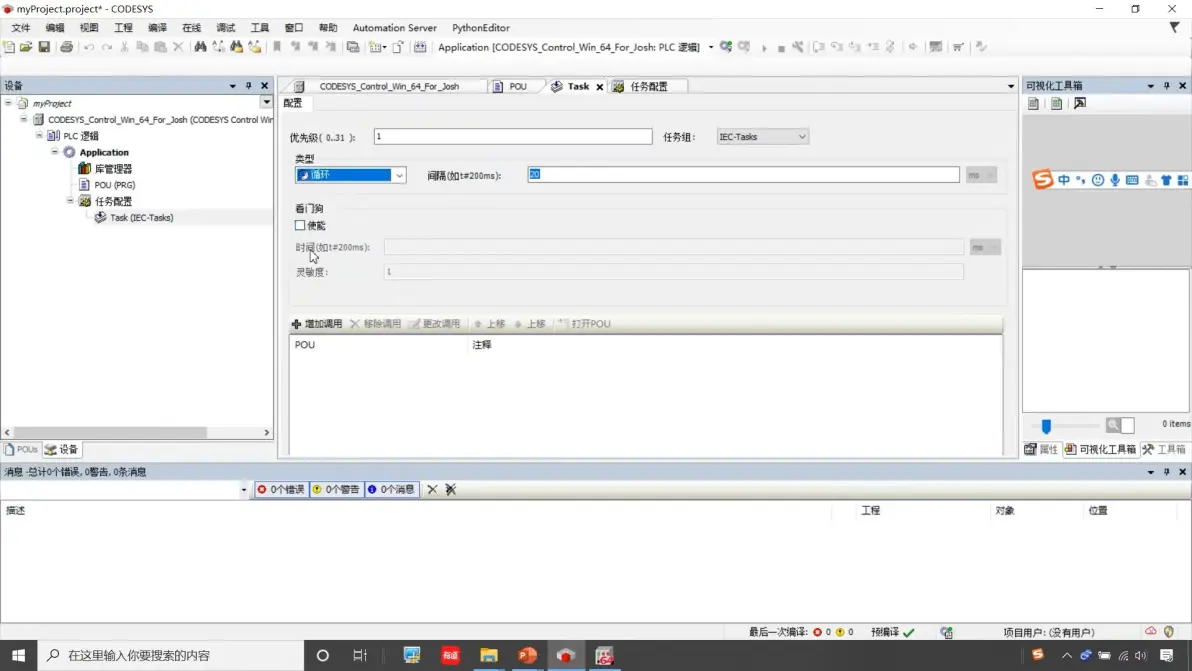

任务配置

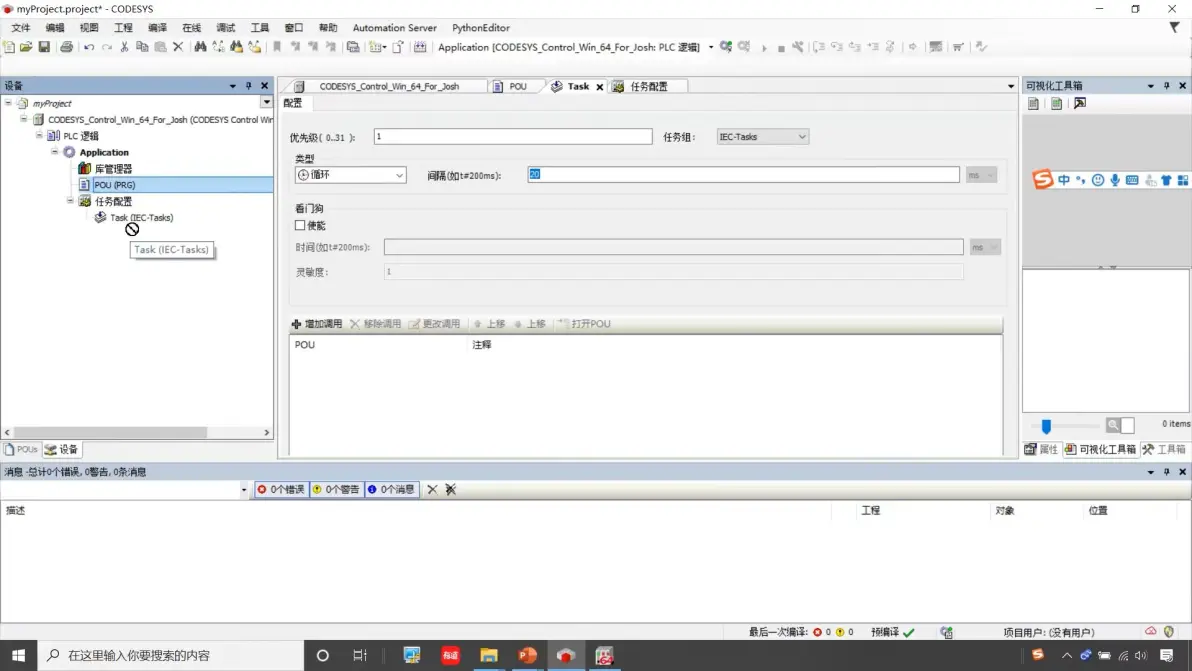

3.5 添加POU到Task

或者直接拖放

4.写程序

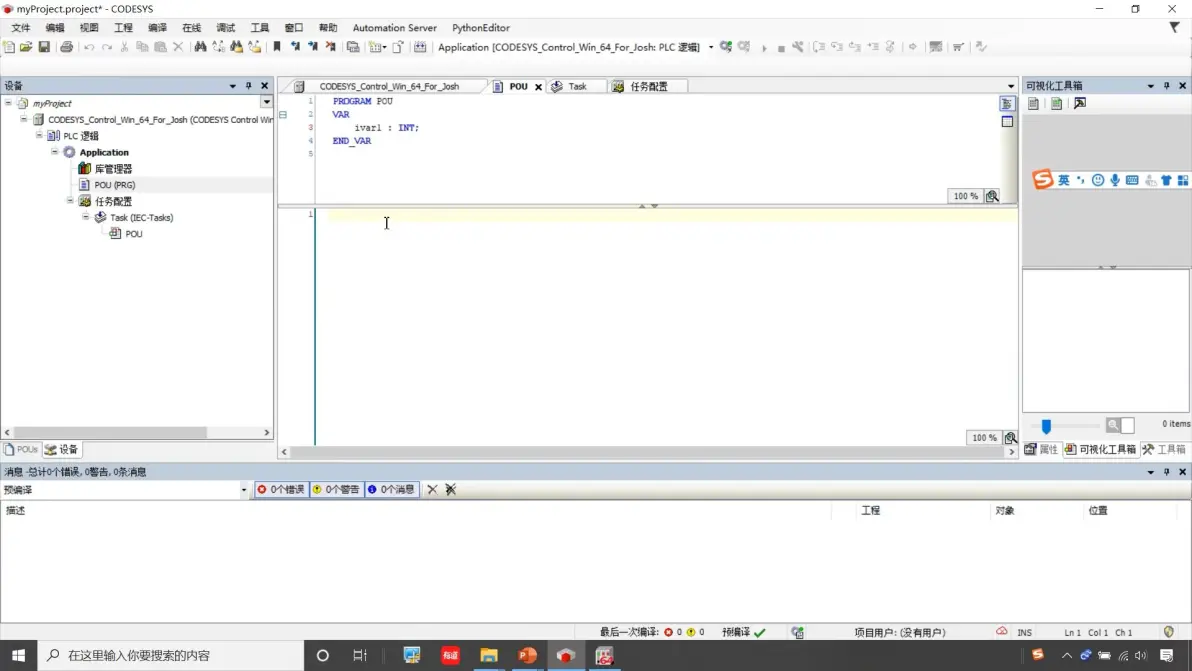

4.1 上半部分变量申明

4.2 下半部分写逻辑

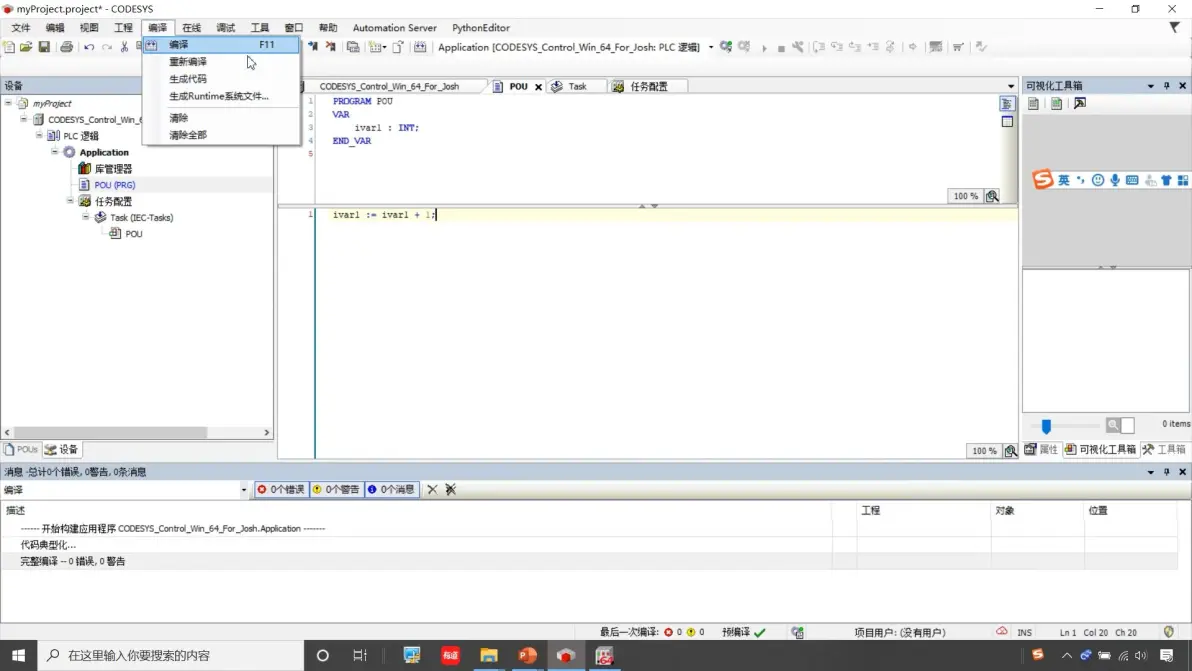

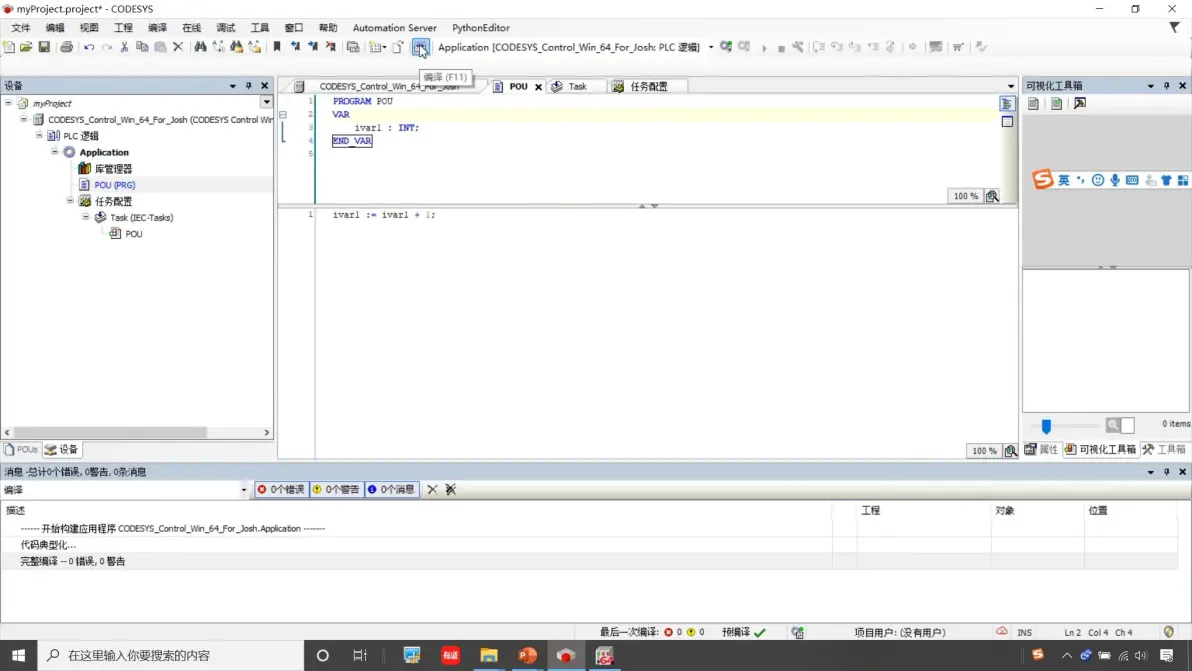

4.3 编译 快捷键F11

4.4 下载

点那个齿轮样的快捷按键

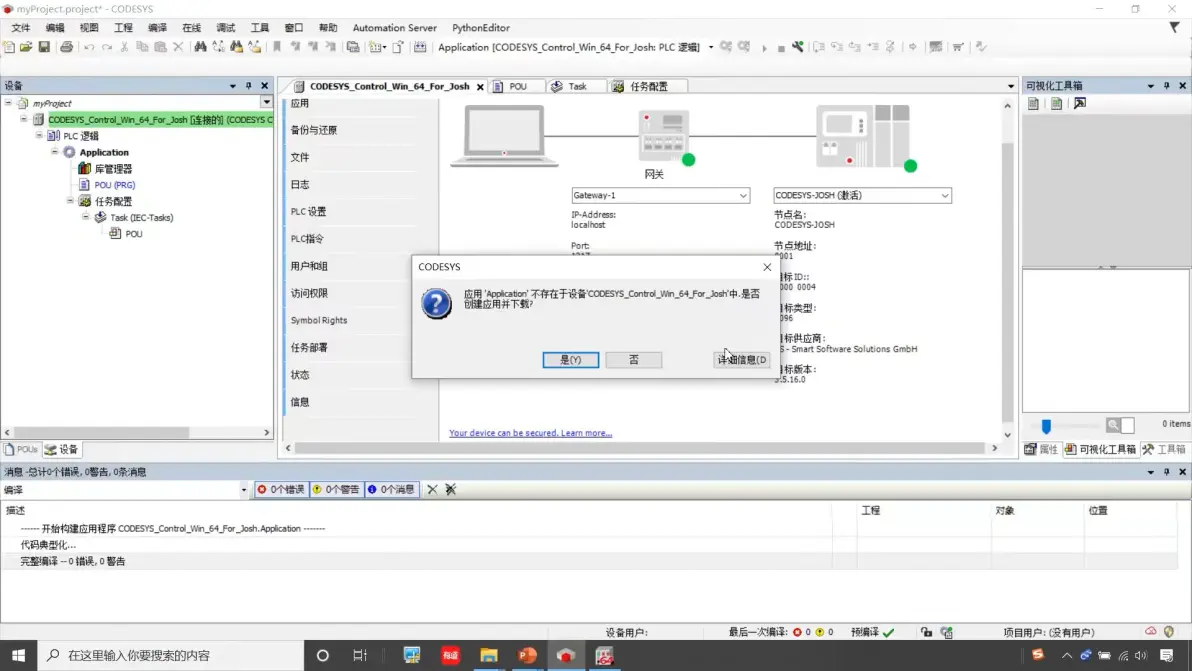

第一次下载会新建Application并下载

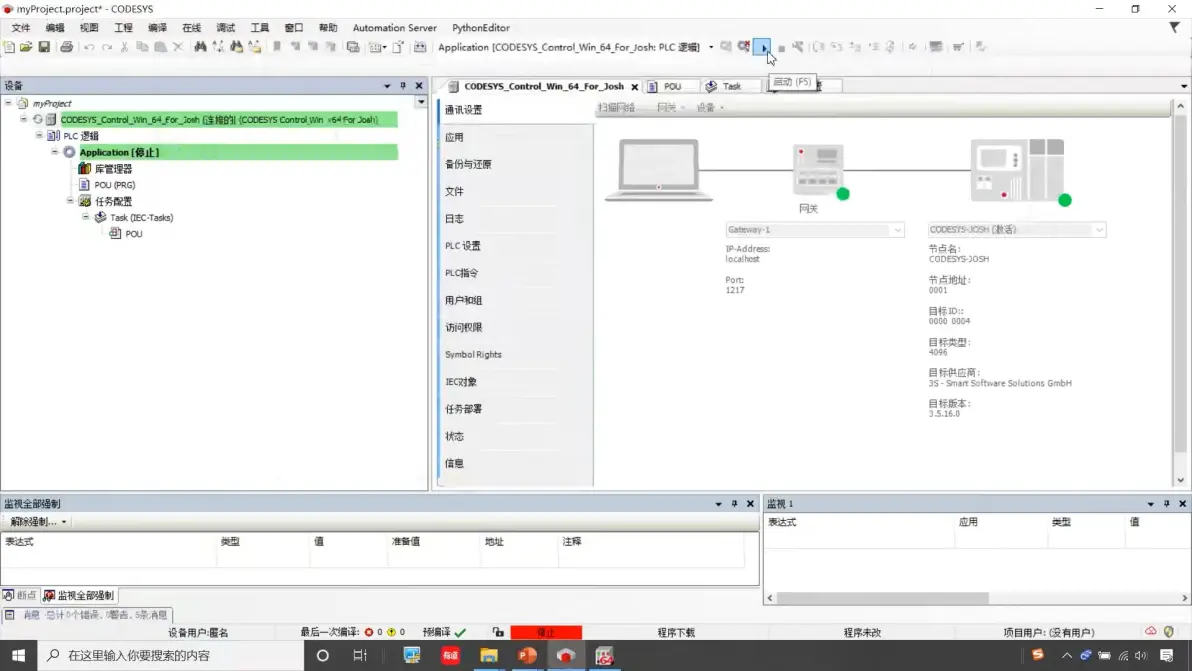

5.启动PLC

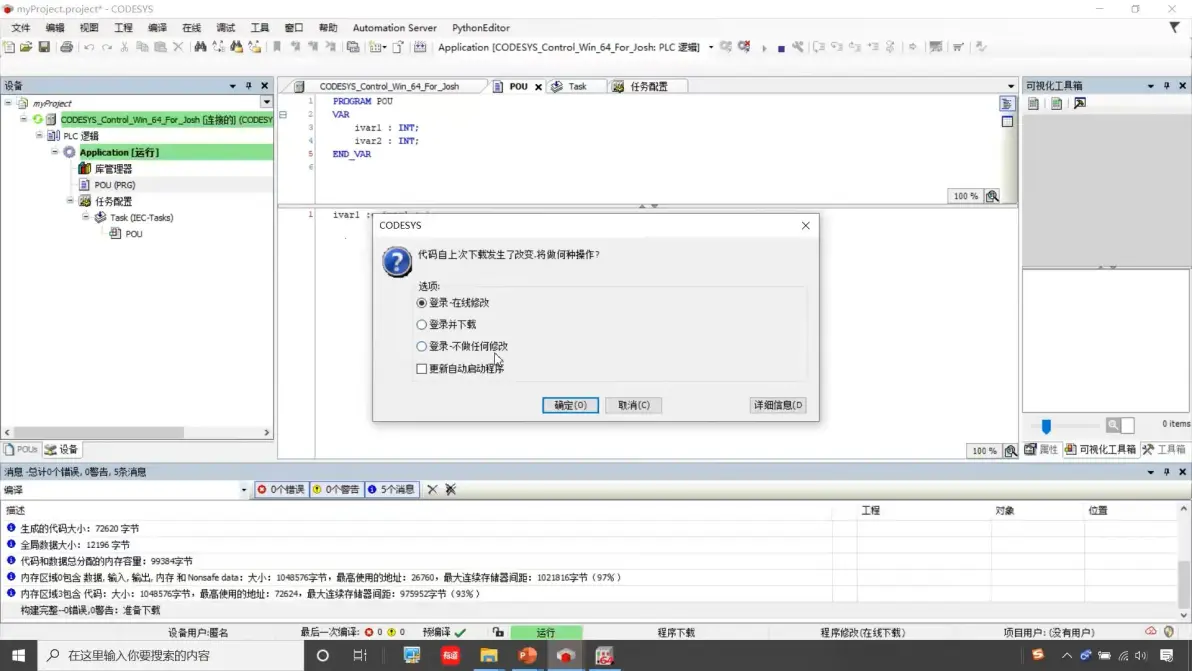

6.更改程序再次下载
