嗨，粉丝朋友们，近期书库兴邱老师工作和生活都有点忙碌，没有为小伙伴们及时输出配电知识，让小伙伴们久等啦，在此给各位小伙伴们说声抱歉哈！今天给大家介绍MNS低压开关柜钣金结构组成，为后面学习MNS低压开关柜钣金结构设计打下基础。
MNS低压开关柜是由C型材通过打自攻螺丝拼装而成的钣金结构，最显著的特点是孔与孔之间的间距是25mm，也就是所谓的25模。为方便大家理解，在这里将MNS低压开关柜柜体划分三个组成部分：框架装配体、门板装配体、上下盖板装配体。具体请见下表：

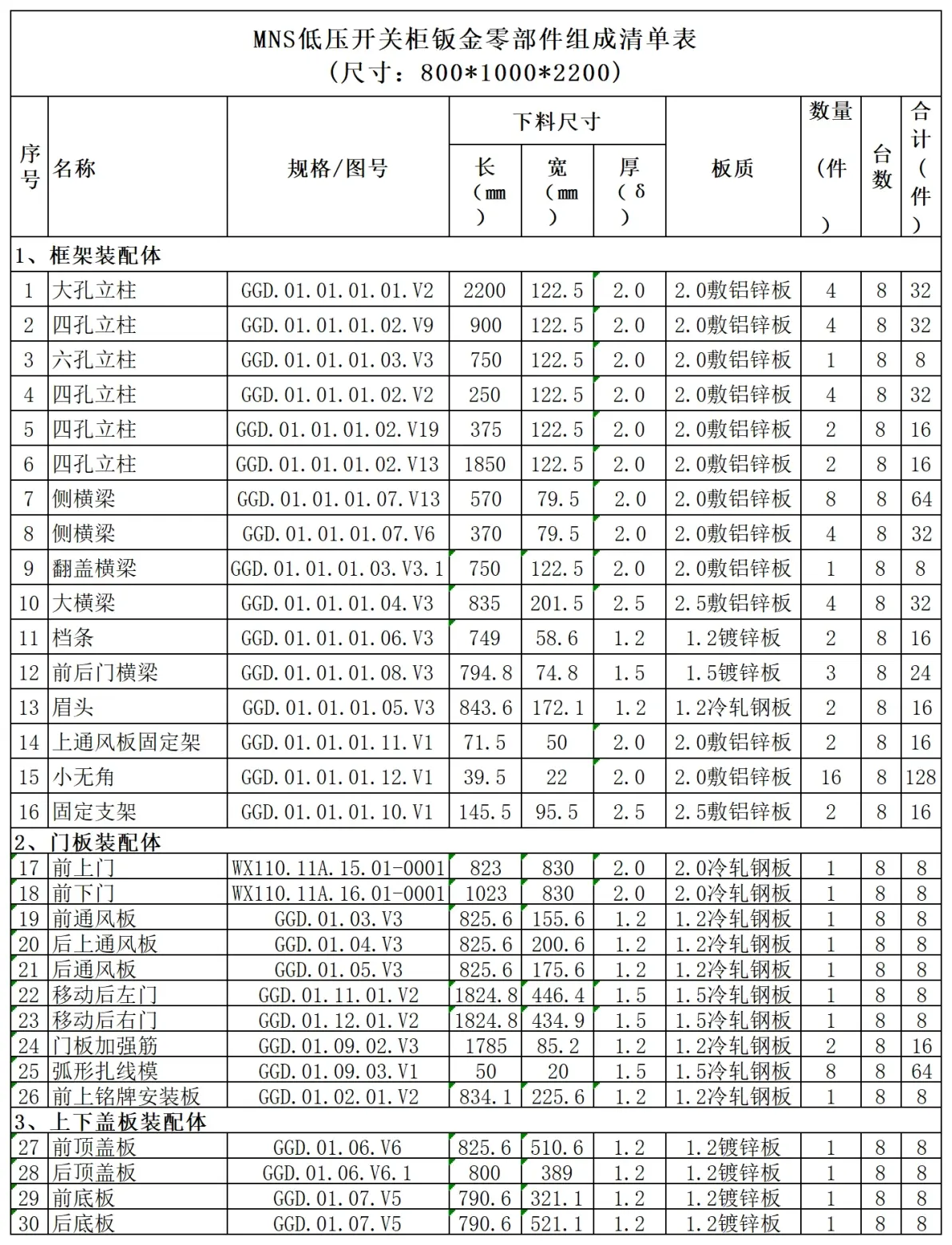

图表清单是以柜尺寸：800*1000*2200为例进行说明的，表中列出了框架装配体、门板装配体、上下盖板装配体分别由哪些零部件组成，给出了详细零部件的名称、数量、材质、板材厚度、展开尺寸等重要参数值供大家学习参考。
大家要注意区分，不同功能作用的柜型钣金结构隔室划分和零部件组成存在一定差异性！更多内容大家可以点击以下视频链接观看产品实物讲解介绍。
