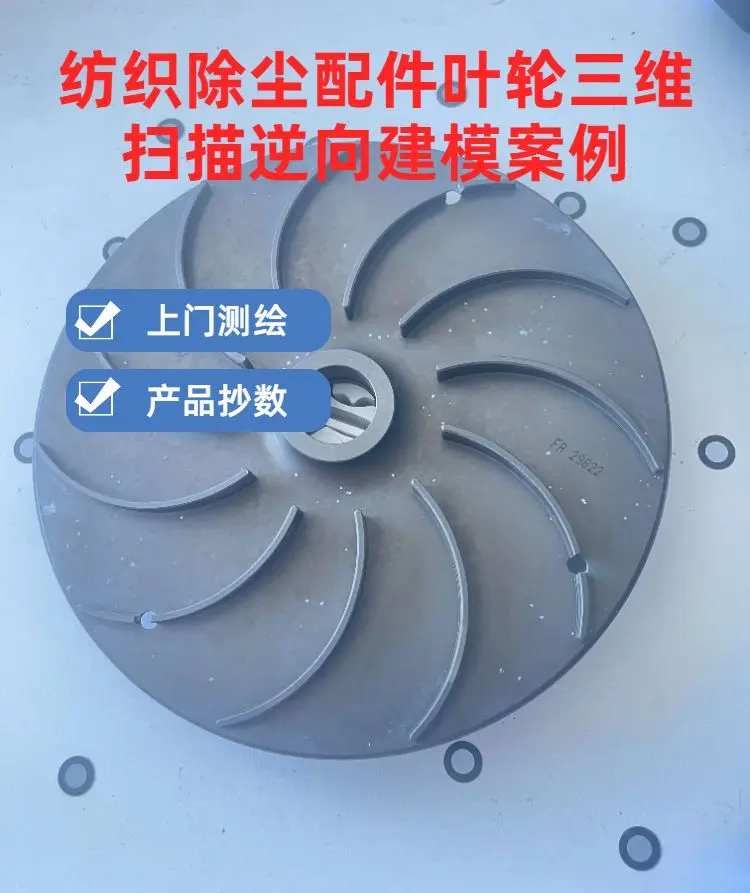

纺织除尘配件叶轮三维扫描逆向建模案例及应用帖

阅读数 1
点赞 0
article_banner


逆向建模核心方法‌‌

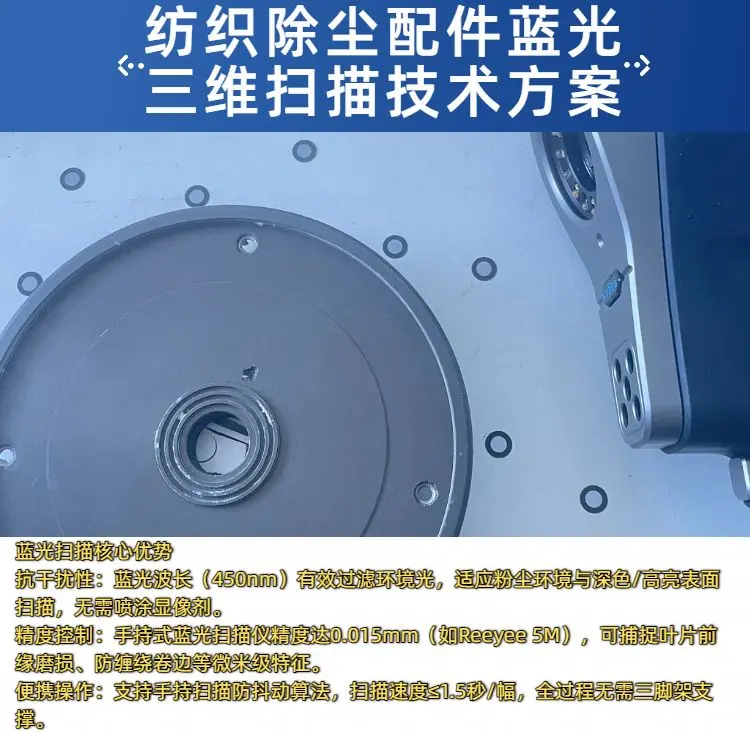

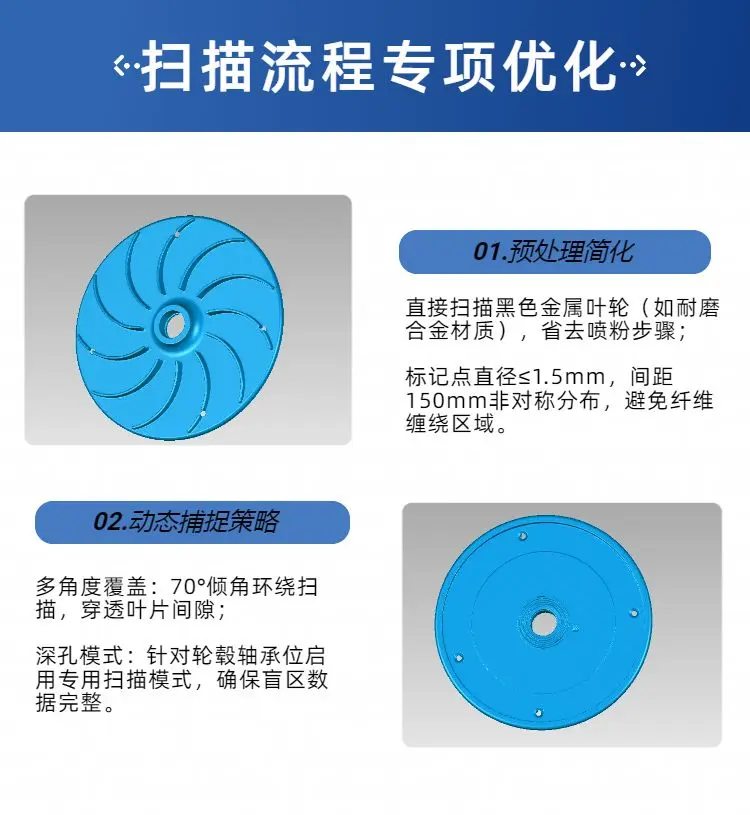

  • ‌三维扫描阶段‌：使用手持式激光扫描仪对叶轮表面喷涂显像剂并贴标记点，多角度扫描10余分钟完成点云捕获，确保曲面细节完整。
  • ‌数据处理阶段‌：导入Geomagic Design X等软件，去除杂点、封装补孔并优化点云密度；提取截面特征线，光顺后拟合成曲线，为曲面重构奠定基础。
  • ‌逆向建模阶段‌：基于特征线铺面构建自由曲面，利用NX软件的三边倒角功能处理圆角，确保叶片与轮毂相切无尖角；最终生成STP格式的可加工实体模型。

曲面重构策略‌

‌叶片曲面‌：采用多截面扫掠+曲面放样混合（UG NX“通过曲线组”命令）

轮毂主体‌：旋转特征+布尔运算（注意拔模斜度补偿）

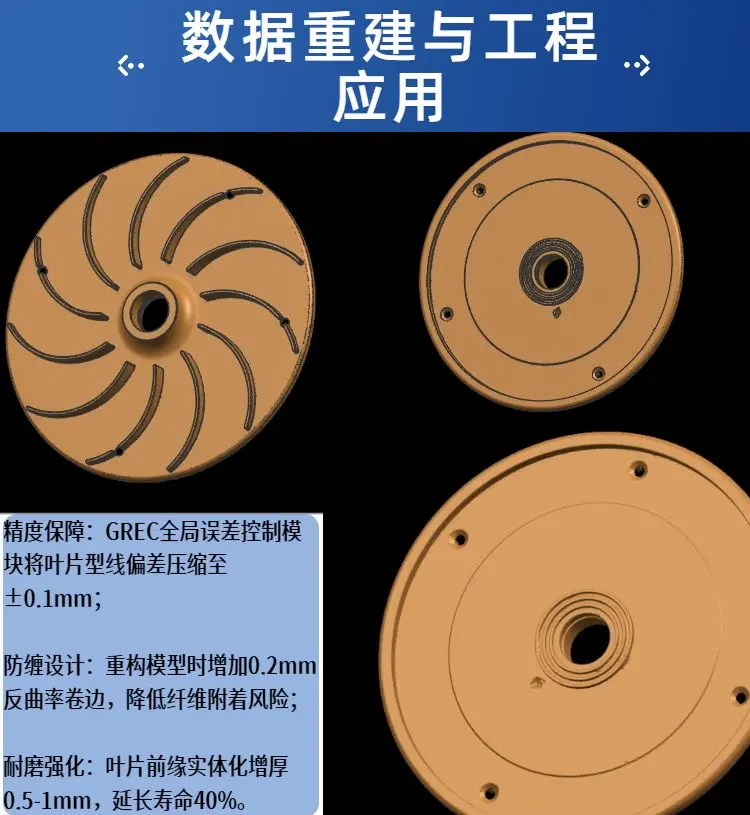

‌R角处理‌：变半径倒圆（叶片根部R3-R8渐变，轮毂端R≥5）

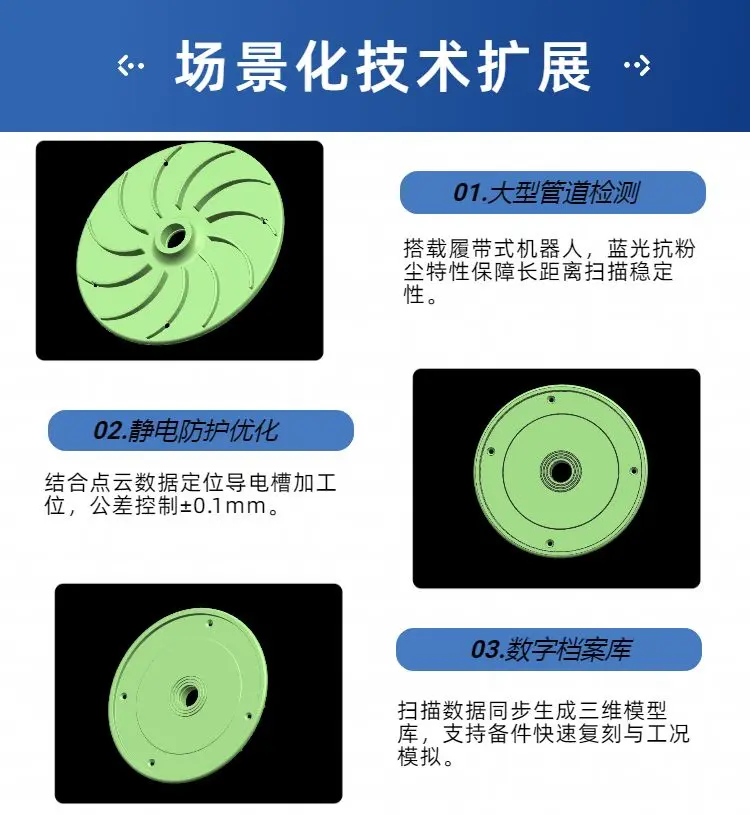

通过该流程实现的逆向模型可直接用于：

  1. CNC加工（五轴铣削叶轮）
  2. 模具制造（压铸铝叶轮批量生产）
  3. 流体仿真优化（ANSYS CFX气动分析）
  4. 备件数字化管理（建立全尺寸档案库）
