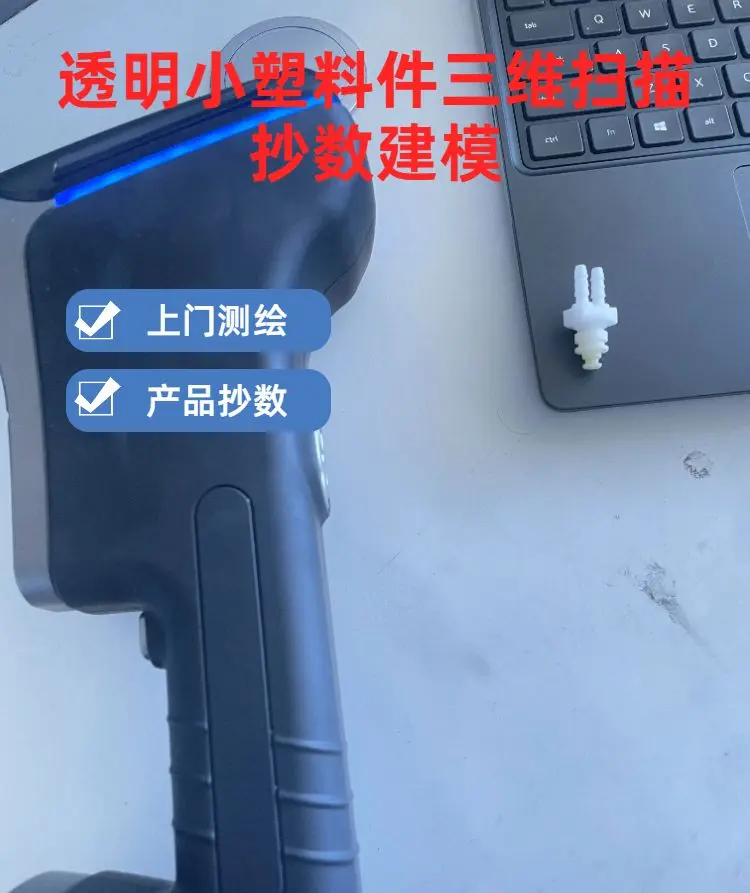

透明小塑料件高精度3D扫描及逆向建模案例分享帖

如何优化透明塑料件的三维扫描效果？

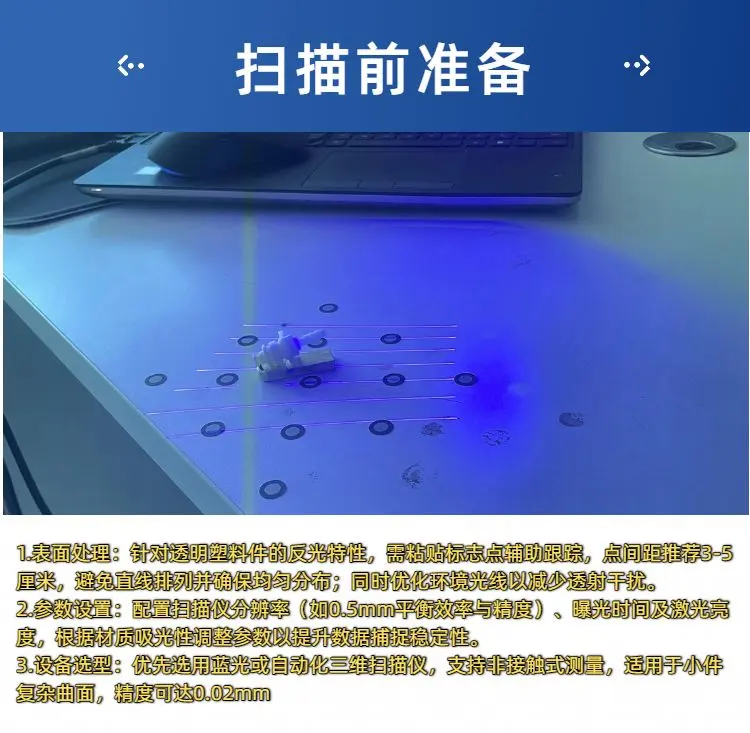

一、表面消光处理

1. ‌喷涂显影剂‌：针对透明件反光特性，喷涂专用显影剂，增强表面漫反射，提升激光捕捉稳定性。喷涂需均匀覆盖，避免涂层过厚影响尺寸精度。
2. ‌物理打磨‌：使用800目至2000目砂纸分级打磨表面，形成均匀磨砂层，减少光线穿透干扰，扫描后再通过抛光恢复透明度。

二、专用扫描设备与技术

1. ‌蓝光/激光扫描仪优选‌：蓝光扫描仪抑制反光能力更强，精度达2微米，适用于复杂曲面；激光扫描搭配偏振滤波技术，可将镜面反射信号噪比提升至92%以上。
2.

三、环境与操作优化

1. ‌暗环境扫描‌：关闭环境光源，减少杂散光干扰；

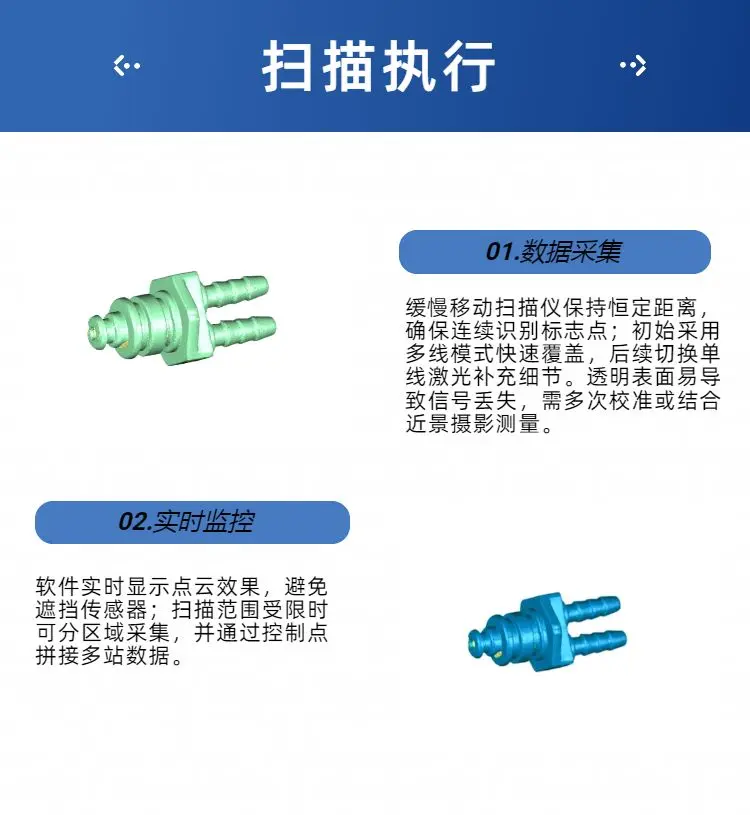

2. ‌动态距离控制‌：扫描头与被测件保持恒定距离，避免激光能量衰减；
3. ‌标志点辅助定位‌：粘贴间隔3–5mm的标志点，辅助多视角数据拼接，降低累计误差。

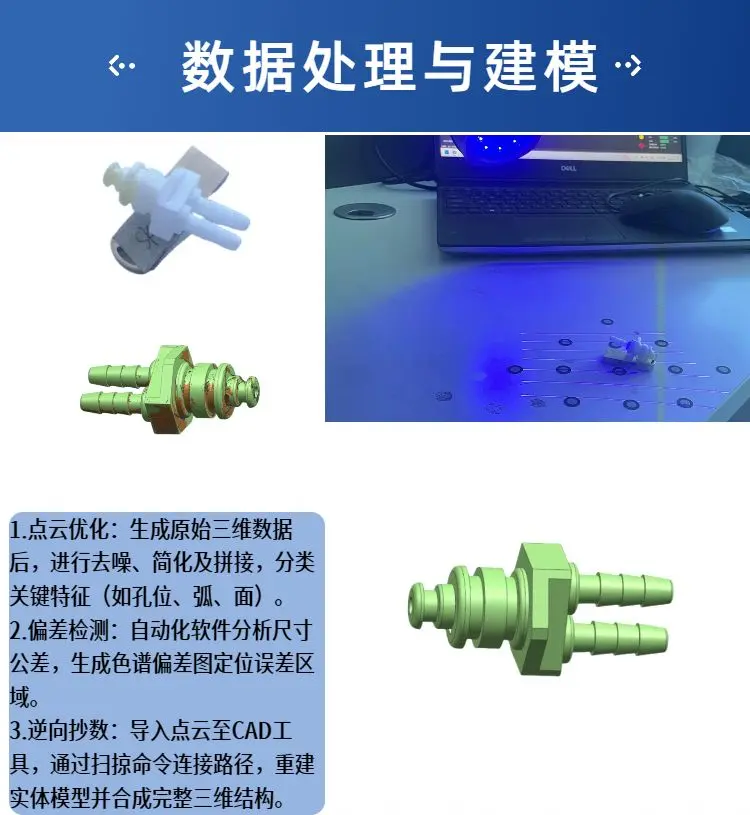

四、数据优化与建模

1. ‌AI去噪算法‌：智能过滤因透射产生的异常点云，提升40%数据可用率；
2. ‌多技术融合重建‌：结合相位偏折术与二值漂移带编码，解决高光区域相位模糊问题；通过3D色谱图可视化偏差，定位超差区域并修正模型。

五、特殊场景解决方案

• ‌深腔结构‌：布设曲率可调反射镜阵列，构建多路径激光反射网络，消除扫描盲区；
• ‌超薄件检测‌：采用非接触式影像测量仪（精度0.1μm），避免接触形变。
•

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
