金属薄板成形失效准则怎么选？Abaqus里几种模型对比

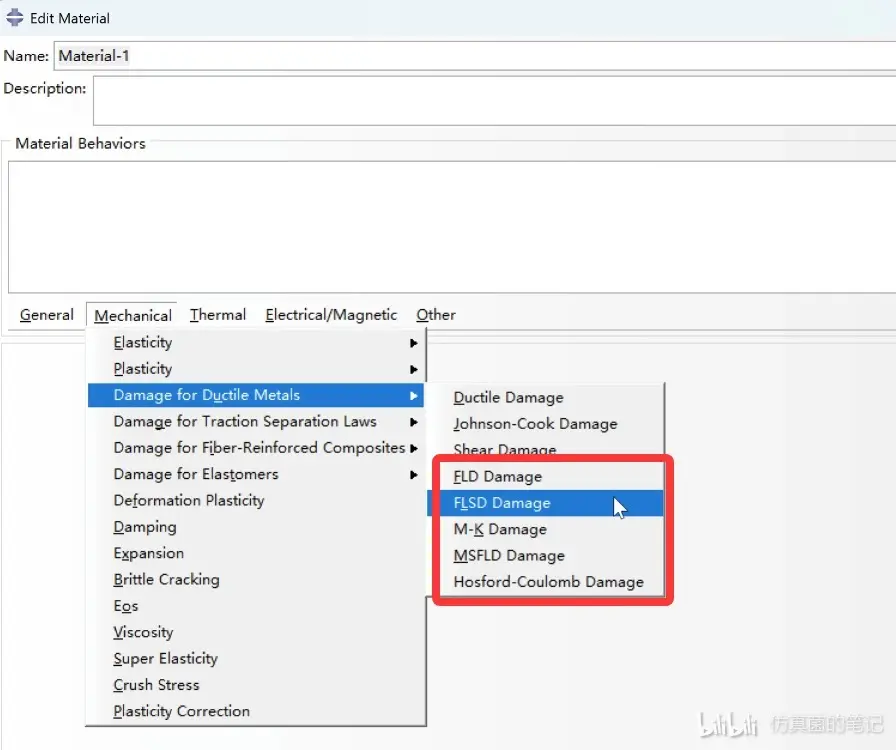

上图是FLD、FLSD、MSFLD、M-K与Hosford-Coulomb失效准则，主要用于模拟金属薄板在成形过程中的颈缩与失效开裂，仅适用于平面应力状态的单元，不适用于三维实体单元、梁单元或承受厚度方向应力为主的荷载工况。

1.FLD（成形极限图准则）

适用场景：单阶段、比例加载的薄板成形工艺，如汽车覆盖件冲压、简单拉深、弯曲成型。

特点：基于应变状态判断失效，是经典的薄板成形失效判据，但依赖加载路径，对多阶段、非比例加载预测精度不足。

2.FLSD（成形极限应力图准则）

适用场景：多阶段、非比例加载的复杂薄板成形工艺（如多步拉深、变路径冲压），以及需要考虑加载历史的航空航天钣金件铸造。

特点：基于应力状态判断失效，与加载路径无关，比FLD更适合复杂成形过程。

3.MSFLD（Muscheborn-Sonne成形极限图准则）

适用场景：中等厚度薄板的成形失效预测，尤其适用于考虑厚度方向应变梯度的情况。

特点：忽略弯曲变形的影响，不适合以弯曲为主的荷载工况。

4.M-K（Marciniak-Kuczynski准则）

适用场景：模拟薄板成形中因初始厚度不均或局部缺陷引发的颈缩失稳，常用于研究成形极限的机理分析。

特点：可以考虑材料初始缺陷对失效的影响，更贴近实际生产中板材的不均匀性（Abaqus/Explicit中可用） 。

5.Hosford-Coulomb失效准则

适用场景：（1）金属薄板的复杂成形工艺（如拉深、翻遍、扩孔等多步骤成形，经历拉剪、压剪等复合应力状态）；（2）考虑材料各向异性的失效预测（如冷轧钢板、铝合金板）；（3）剪切主导的失效工况（如冲裁、切边、扩孔）。

特点：结合了各向异性塑性与剪切主导失效，基于应力状态判断失效，对加载路径的依赖性比FLD更小。
