PreonLab结果映射到Abaqus当初始载荷，Results Mapper用起来真省事

SPH（Smoothed Particle Hydrodynamics）基于无网格拉格朗日方法，可以有效解决传统的有限体积法等计算方法难以处理的复杂流体、大位移、自由表面流动等问题，是传统CFD解决方案的强力补充剂。

SPH与结构分析的耦合应用持续火热，一直是业内关注的热点。在ANSA中，借助Results Mapper及其内置的丰富API库，可高效地将PreonLab输出的时域压强场映射至结构模型，并自动生成Abaqus载荷工况。

通常情况下，PreonLab会按照设定的输出时间步，将场结果依次保存为多个CSV文件，每个文件对应并记录单一时刻的结果。在下面的样例文件中，前三列表示输出点的XYZ坐标信息，第四列则表示该位置的标量结果信息（如Pressure等），如下图1，图2所示。

图1  Preonlab输出的场结果文件

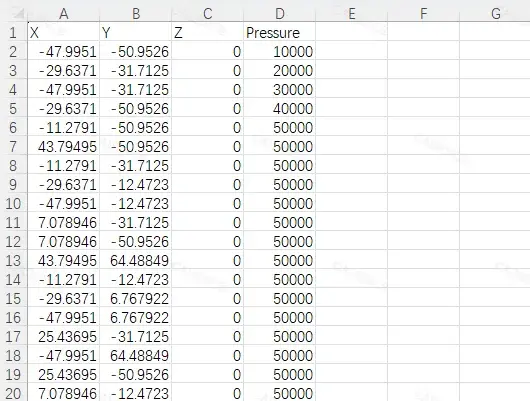

图2  输出点坐标和标量信息（示例）

当结果文件数量较多时，我们可以通过ANSA强大的二次开发功能，快速将所有的结果数据整合到一个csv文件当中，以便于我们通过Results Mapper工具对其进行调用和处理。

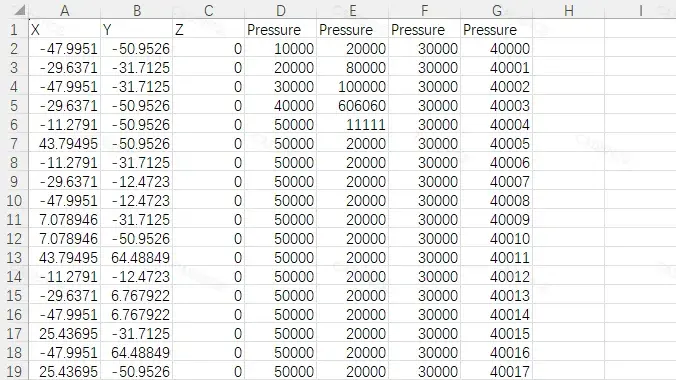

图3  输出点坐标和标量信息（示例）

在ANSA的Results Mapper工具中，通过简单的设置以及脚本插件的运用，便可实现结果的插值映射并创建相应的时域载荷。如图4所示，如要运用该脚本插件，需将Format切换到User，然后把合并后的csv文件（图3所示文件）添加进来。在user_script_load和user_script_apply栏中分别添加插件程序中的Load和Apply功能，通过输入“?”弹出插件程序导入窗口，如图5所示。点击Load module导入插件程序。

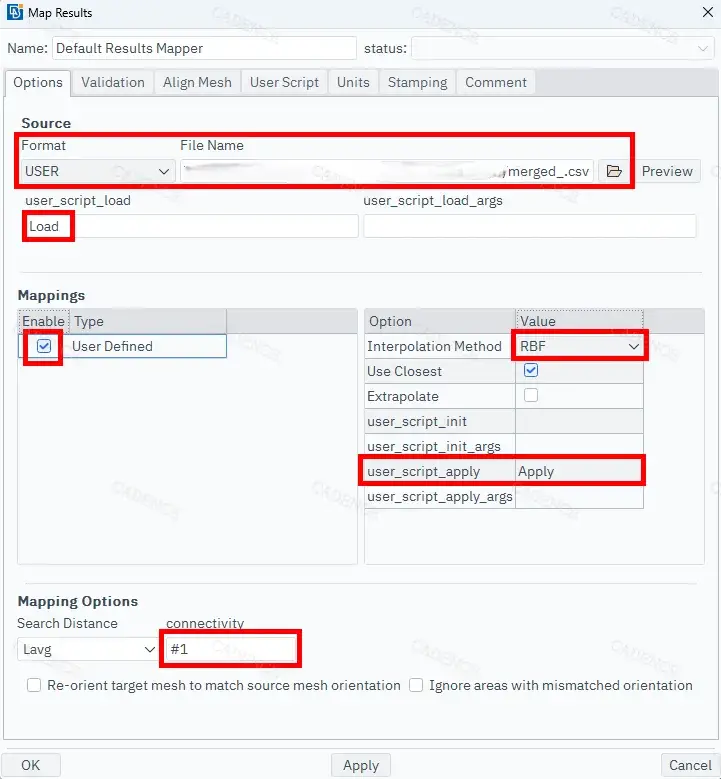

图4  Results Mapper填写方法（示例）

图5  导入插件程序

最后在Mapping Options中的connectivity栏将需要被映射的模型部件添加进来即可。通过输入“?”后可在图形区中直接选择。

在执行映射操作前，可以点击Preview进行预览，如图6所示。图中的白色节点是从csv文件中读取的节点信息。确认无误后便可点击Apply和OK进行结果映射。

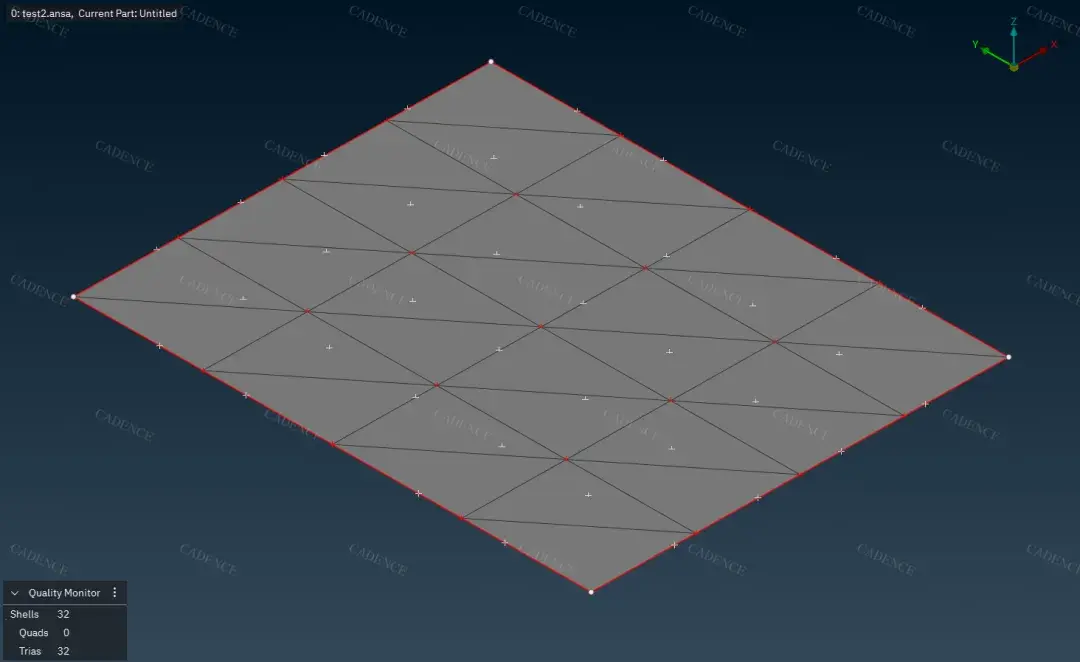

图6  Preview效果

执行完成后，Dload关键字会被自动创建。如图7所示。

图7  Dload加载结果

同时基于关键字载荷，自动生成了对应的时域载荷幅值曲线。

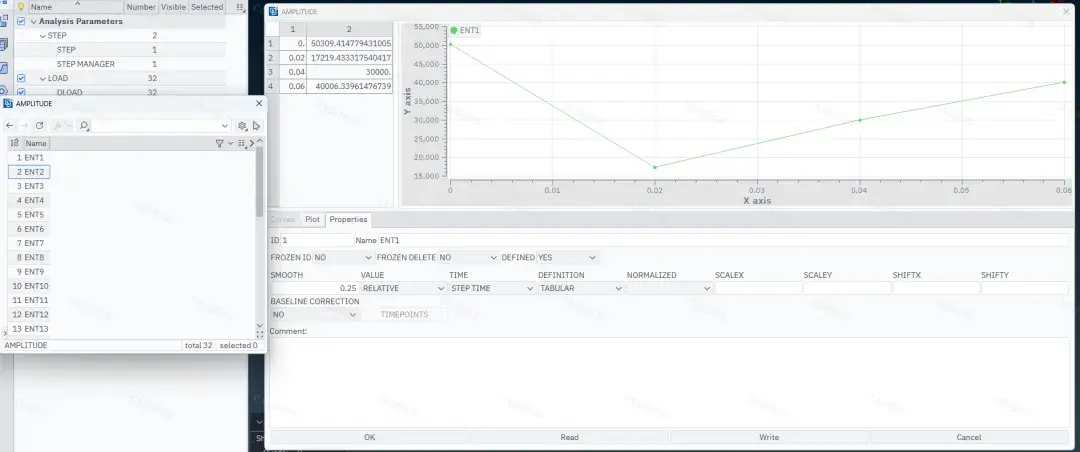

图8  Amplitude时域载荷曲线结果

总结

借助Results Mapper工具以及ANSA强大的二次开发能力，可轻松完成PreonLab结果的映射，并生成Abaqus所需的初始载荷。同时，也提供了更多其他求解器结果或格式映射的可能性。

END

作者 | 赵周桥

Cadence CAE 工程师
