利用HyperMesh设置Abaqus碰撞初始速度

在做碰撞仿真分析时,需要设置初始速度,本文针对在hypermesh、Abaqus求解器下的初始速度设置进行说明,

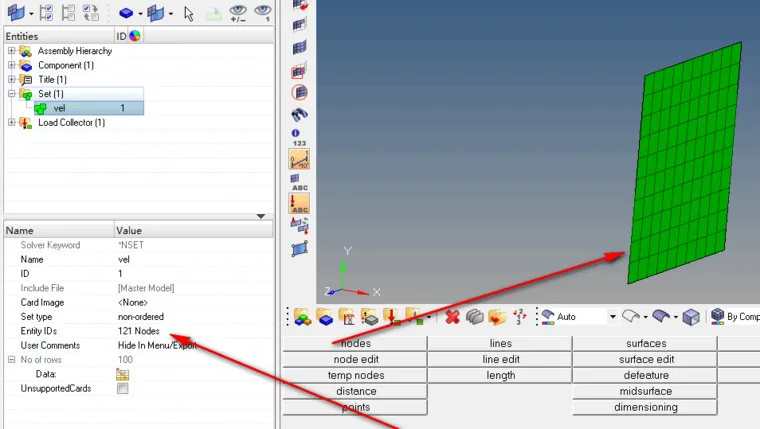

首先创建刚性墙模型(创建方法可参考刚体创建),并创建set;


Abaqus碰撞初始速度设置(HyperMesh)的图2

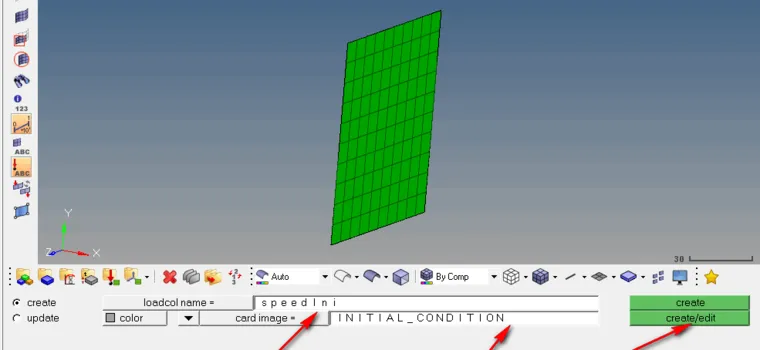

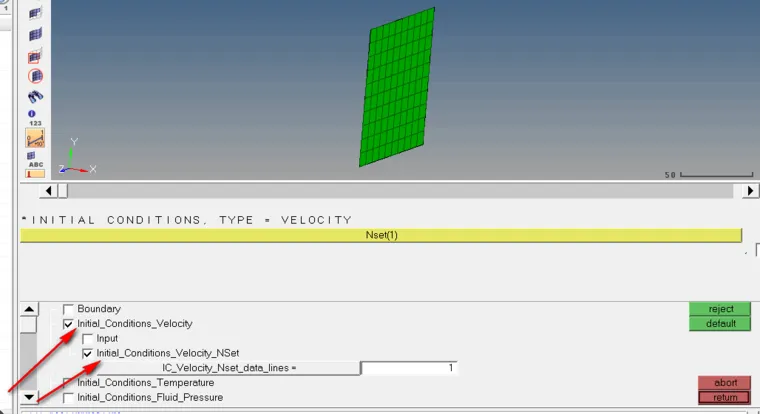

创建初始速度loadcollector,需设置类型为INITIAL_CONDITION,然后单击create/edit


Abaqus碰撞初始速度设置(HyperMesh)的图4

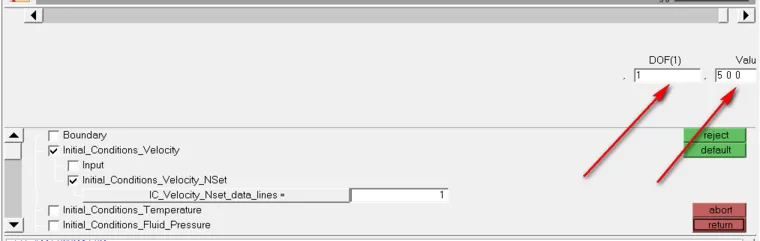

进入load设置面板,设置沿X方向的初速度为5000(单位根据模型单位,本文单位为mm).



Abaqus碰撞初始速度设置(HyperMesh)的图7

Abaqus碰撞初始速度设置(HyperMesh)的图8

然后按需设置其他碰撞必须参数。

复合材料失效脱粘分析链接:http://www.jishulink.com/college/video/c14492

后处理教程链接:http://www.jishulink.com/college/video/c14395

Abaqus子模型设置http://www.jishulink.com/content/post/1196942;

计算复合材料ABD刚度矩阵:http://www.jishulink.com/content/post/1193225;
