施加初始应力一般要建两个模型,模型A和模型B。模型A用于施加荷载得到一个应力状态作为模型B的初应力,模型B的形状必须和模型A一致,一般是在模型B中导入模型A的part,然后在模型B中创建初应力场,Job name选择模型A运行后的odb文件的名称(不要后缀),Step和Frame均选择Last(最后的一个受力状态,即初应力),update勾选表示只导入应力,不导入变形。

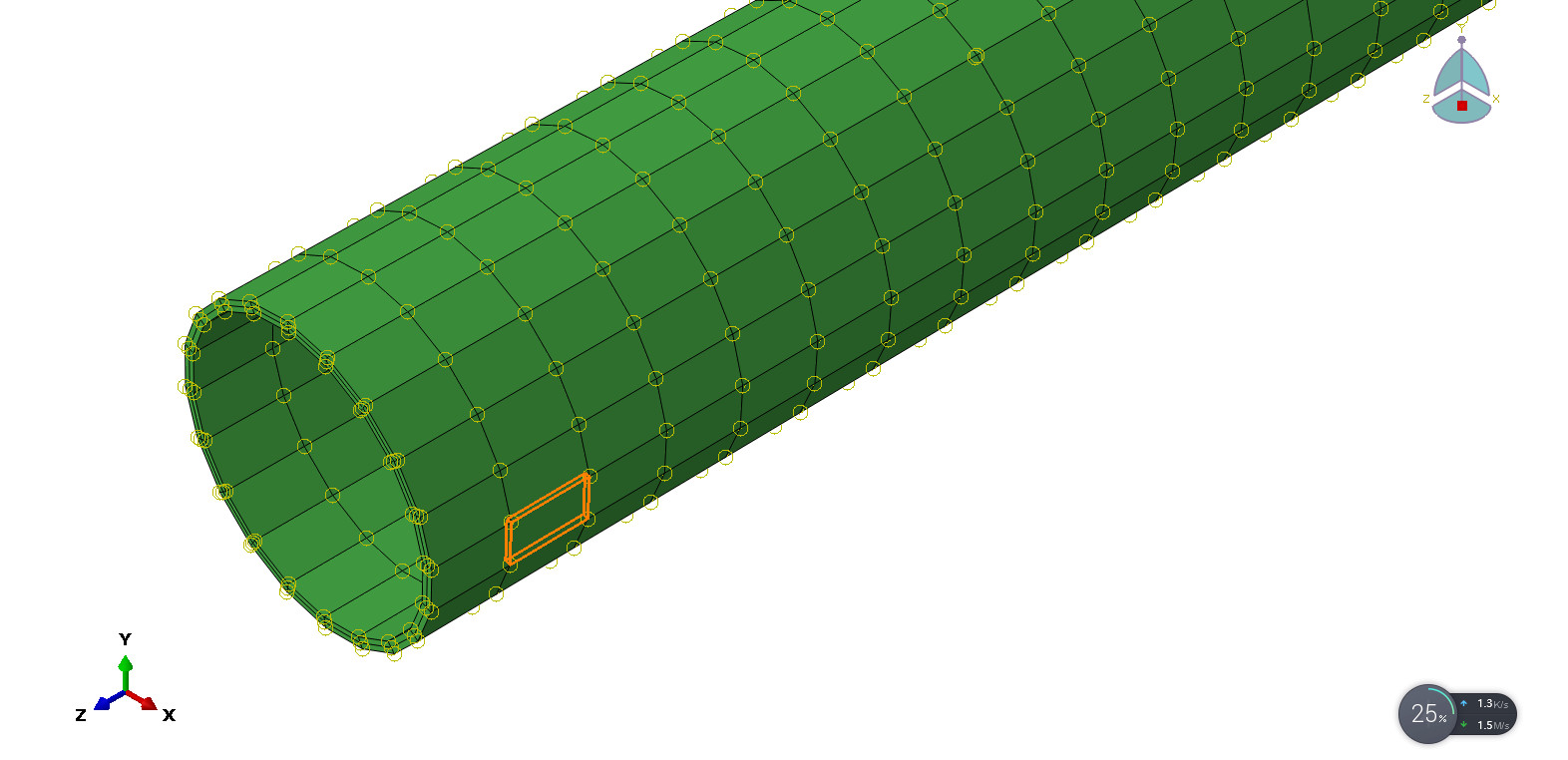

出现如上图所示的黄色小圆圈就说明成功导入了初应力。
